Tausch Der Seitenteile; Tausch Des Ventilsteuerungsboards - Cornelius Ribbon Installations- Und Serviceanleitung

7.9

Tausch der Seitenteile

Erforderliche Bedingungen
Der Deckel ist demontiert.
Ersatzteile
Seitenteil
Seitenteil

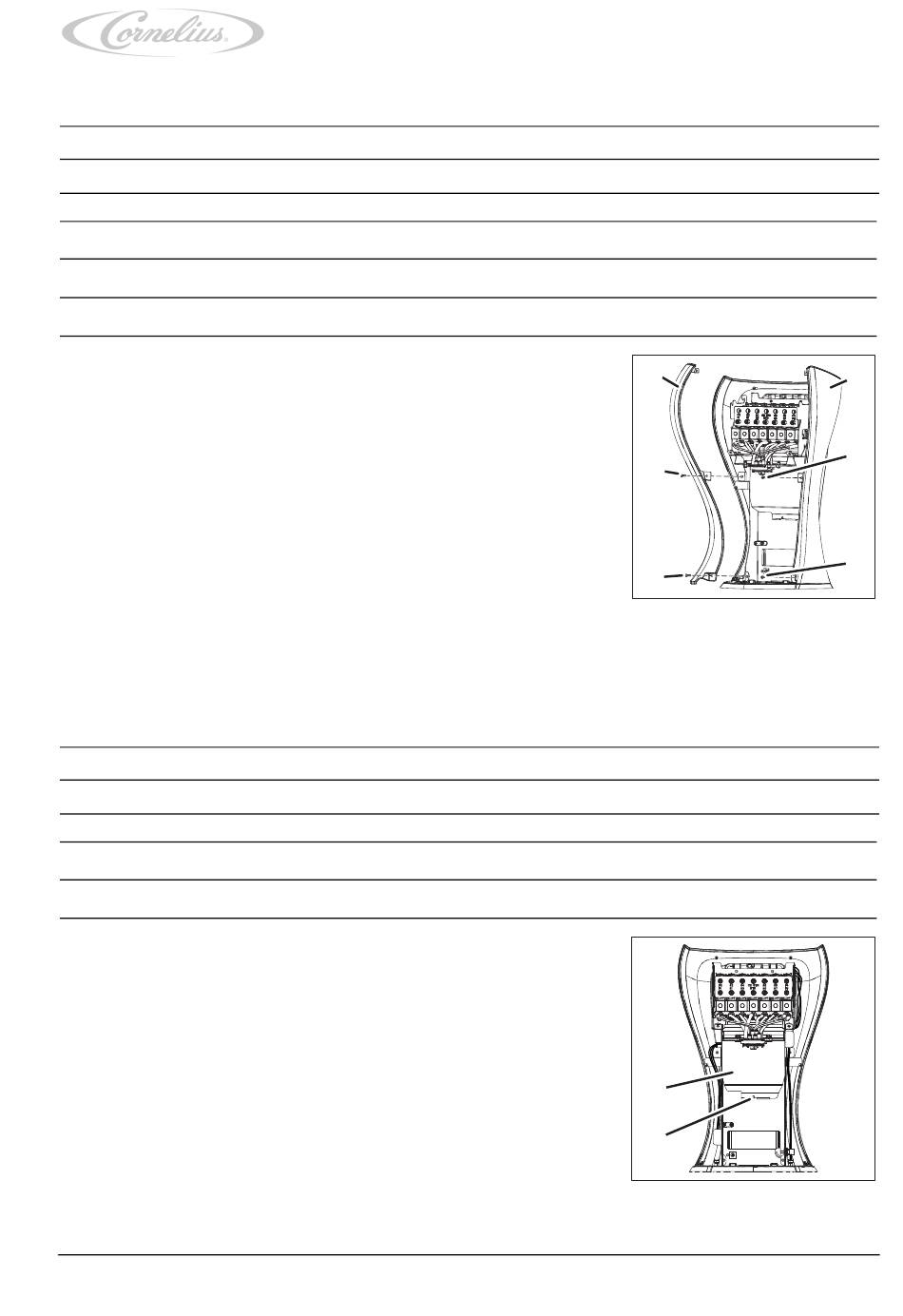

1. Entfernen Sie die Befestigungsschrauben (Abbildung 58/
2) der Seitenteile (Abbildung 58/1).
2. Heben Sie die Seitenteile (Abbildung 58/1) ab.
3. Positionieren Sie die neuen Seitenteile (Abbildung 58/1)
am Gerät.
4. Befestigen Sie die Seitenteile (Abbildung 58/1) mit den
Befestigungsschrauben (Abbildung 58/2).
Abschließende Arbeiten
1. Montieren Sie den Deckel, siehe Kapitel 7.8, Seite 50.
7.10

Tausch des Ventilsteuerungsboards

Erforderliche Bedingungen
Die Seitenteile sind demontiert.
Ersatzteile
Ventilsteuerungsboard
1. Entfernen Sie die Befestigungsschraube (Abbildung 59/
2) der Ventilsteuerungsboard-Abdeckung (Abbildung 59/
1).
2. Heben Sie
(Abbildung 59/1) ab.
Cornelius Deutschland GmbH
Dokumenten-Nr.: TD0000100
Version: 06.11.2017, Index 0
Kennung/Referenz
220113381
220113382
Kennung/Referenz
620057808
die Ventilsteuerungsboard-Abdeckung
Referenz
siehe Kapitel 7.8, Seite 50.
Menge Anmerkung
1
1
Referenz
siehe Kapitel 7.9, Seite 51.
Menge Anmerkung
1
Installations- und Serviceanleitung: Schankaufsatz Postmix
7 Reparatur
1
2
2
Abbildung 58
1
2
Abbildung 59
1
2
2
Ribbon
51
