Montage Der Ablaufgarnitur - Cornelius Ribbon Installations- Und Serviceanleitung

5.5

Montage der Ablaufgarnitur

Erforderliche Bedingungen
Das Gerät ist montiert.
Erforderliches Hilfsmaterial
Ablauffitting
O-Ring
Flachdichtung
Befestigungsmutter
Schlauch
Schlauchschelle
Forstnerbohrer
Bohrschablone
Hinweis!
Schritt 3 und Schritt 4 sind nur bei einer nicht-vormontierten Ablaufgarnitur
durchzuführen.
Ist die Ablaufgarnitur am Gerät bereits vormontiert, fahren Sie mit Schritt 5,
Seite 30 fort.

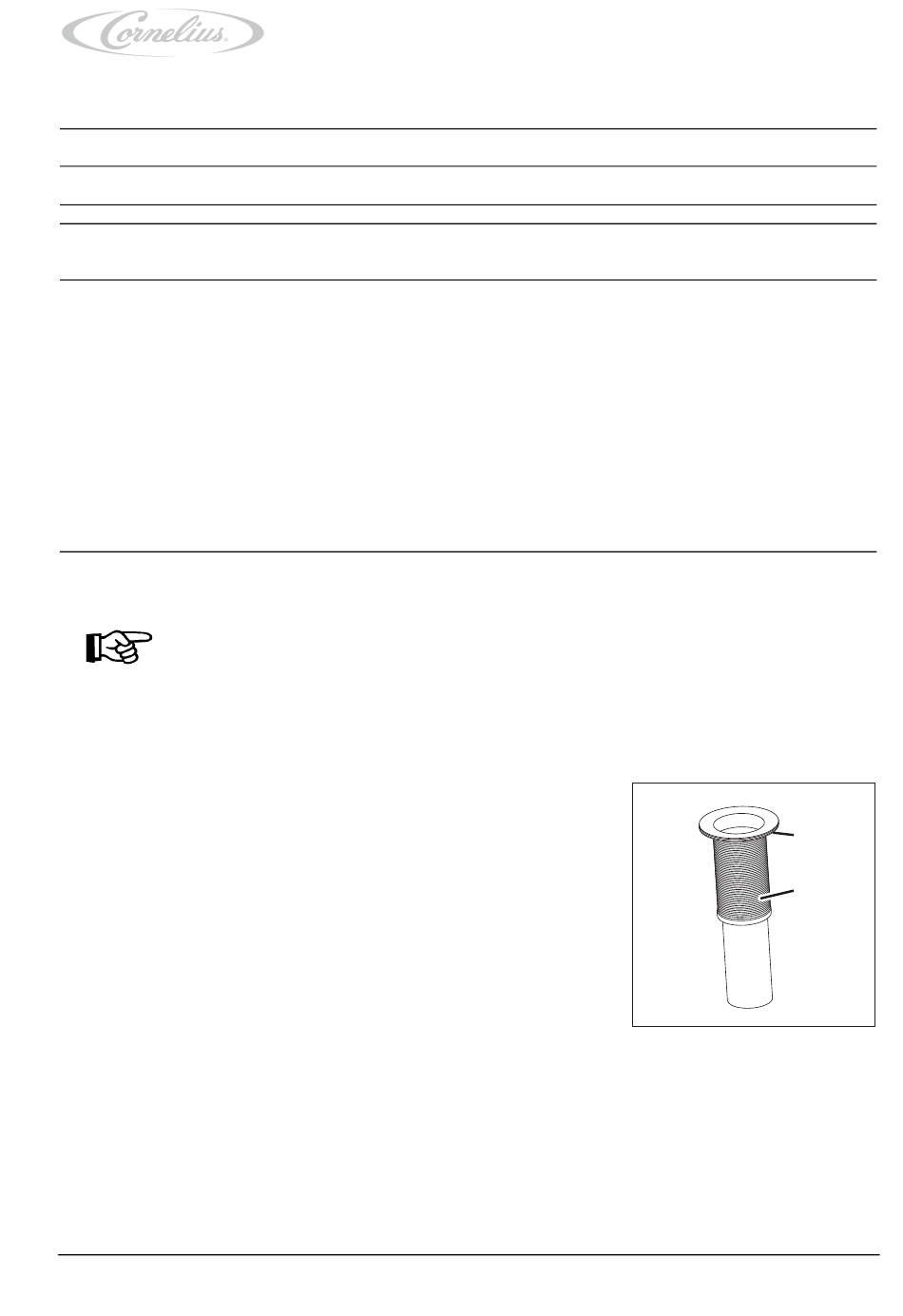

1. Schieben Sie den O-Ring (Abbildung 21/1) bis zum obe-
ren Rand auf das Ablauffitting (Abbildung 21/2).
Cornelius Deutschland GmbH
Dokumenten-Nr.: TD0000100
Version: 06.11.2017, Index 0
Referenz
siehe Kapitel 5.4, Seite 26.
Kennung/
Referenz
220113418
220113419
136554000
220113420
440002404
220113421
Ø 37 mm
TD0000400
Installations- und Serviceanleitung: Schankaufsatz Postmix
5 Montage/Demontage
Menge Anmerkung
1
1
1
1
1
1
1
1 siehe Kapitel A.1, Seite 99.
Abbildung 21
1
2
Ribbon
29
