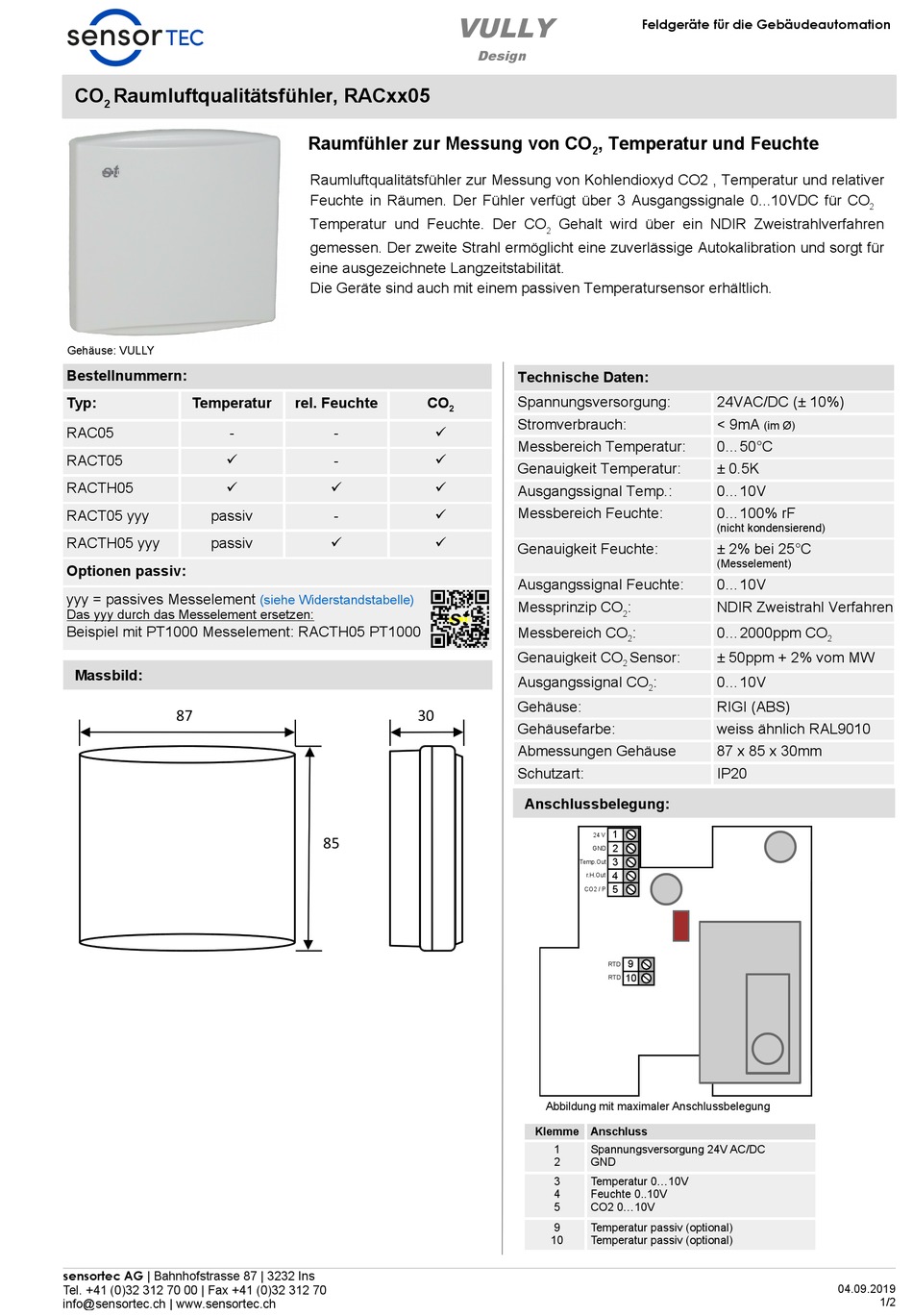

Sensortec RAC Serie Installationsanleitung

CO Raumluftqualitätsfühler, RACxx05
2
Gehäuse: VULLY
Bestellnummern:
Typ: Temperatur
RAC05 -
RACT05 
RACTH05 
RACT05 yyy passiv
RACTH05 yyy passiv
Optionen passiv:
yyy = passives Messelement
Das yyy durch das Messelement ersetzen:
Beispiel mit PT1000 Messelement: RACTH05 PT1000
Massbild:
87
sensortec AG | Bahnhofstrasse 87 | 3232 Ins
Tel. +41 (0)32 312 70 00 | Fax +41 (0)32 312 70
info@sensortec.ch | www.sensortec.ch

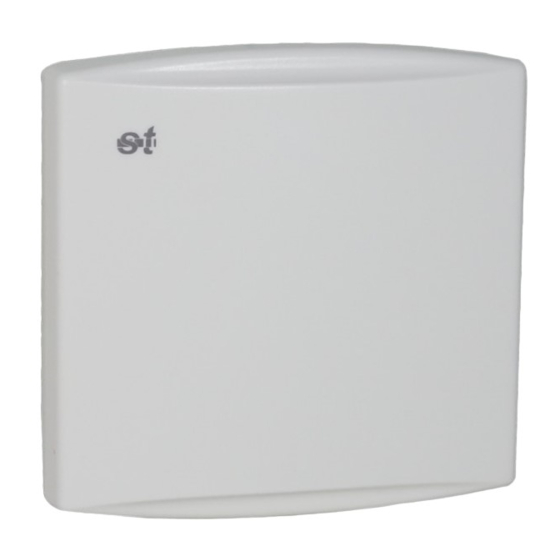

Raumfühler zur Messung von CO
Raumluftqualitätsfühler zur Messung von Kohlendioxyd CO2 , Temperatur und relativer
Feuchte in Räumen. Der Fühler verfügt über 3 Ausgangssignale 0...10VDC für CO
Temperatur und Feuchte. Der CO
gemessen. Der zweite Strahl ermöglicht eine zuverlässige Autokalibration und sorgt für
eine ausgezeichnete Langzeitstabilität.
Die Geräte sind auch mit einem passiven Temperatursensor erhältlich.
rel. Feuchte CO
-
-

-

(siehe Widerstandstabelle)
30
85
VULLY
Design
, Temperatur und Feuchte
2
Gehalt wird über ein NDIR Zweistrahlverfahren
2
Technische Daten:
Spannungsversorgung:
2
Stromverbrauch:

Messbereich Temperatur:

Genauigkeit Temperatur:

Ausgangssignal Temp.:
Messbereich Feuchte:


Genauigkeit Feuchte:
Ausgangssignal Feuchte:
Messprinzip CO
Messbereich CO
Genauigkeit CO
Ausgangssignal CO
Gehäuse:
Gehäusefarbe:
Abmessungen Gehäuse
Schutzart:
Anschlussbelegung:
24 V
GND
Temp.Out
r.H.Out
CO2 / P
Abbildung mit maximaler Anschlussbelegung
Klemme Anschluss
1 Spannungsversorgung 24V AC/DC
2 GND
3 Temperatur 0...10V
4 Feuchte 0..10V
5 CO2 0...10V
9 Temperatur passiv (optional)
10 Temperatur passiv (optional)
Feldgeräte für die Gebäudeautomation
24VAC/DC (± 10%)
< 9mA
(im Ø)
0...50°C
± 0.5K
0...10V
0...100% rF
(nicht kondensierend)
± 2% bei 25°C
(Messelement)
0...10V
: NDIR Zweistrahl Verfahren
2
: 0...2000ppm CO
2
Sensor: ± 50ppm + 2% vom MW
2
: 0...10V
2
RIGI (ABS)
weiss ähnlich RAL9010
87 x 85 x 30mm
IP20
1
2
3
4
5
9
RTD
10
RTD
2
2
04.09.2019
1/2
