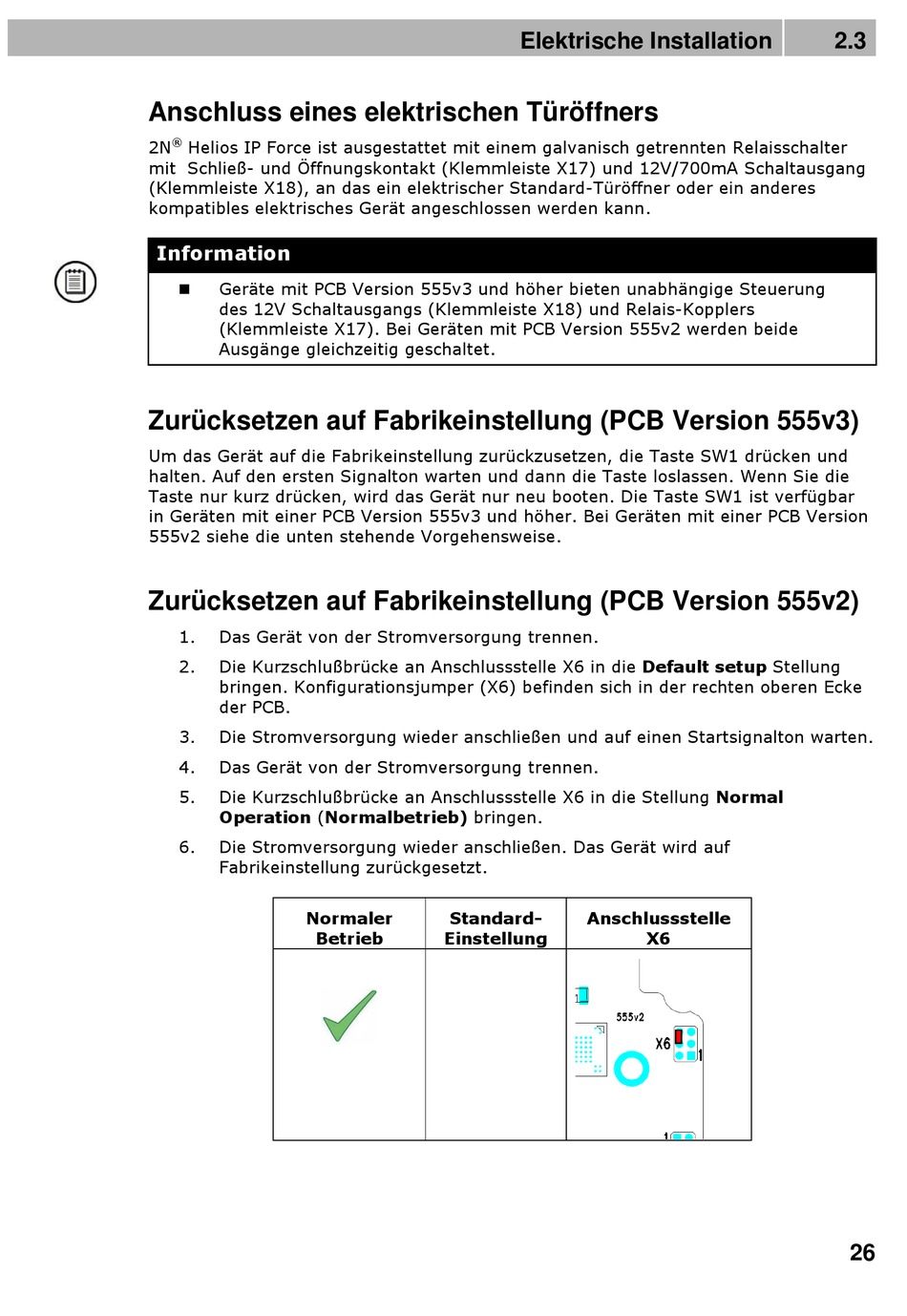

Anschluss eines elektrischen Türöffners
®
2N
Helios IP Force ist ausgestattet mit einem galvanisch getrennten Relaisschalter
mit Schließ- und Öffnungskontakt (Klemmleiste X17) und 12V/700mA Schaltausgang
(Klemmleiste X18), an das ein elektrischer Standard-Türöffner oder ein anderes
kompatibles elektrisches Gerät angeschlossen werden kann.
Information
Geräte mit PCB Version 555v3 und höher bieten unabhängige Steuerung
des 12V Schaltausgangs (Klemmleiste X18) und Relais-Kopplers
(Klemmleiste X17). Bei Geräten mit PCB Version 555v2 werden beide
Ausgänge gleichzeitig geschaltet.
Zurücksetzen auf Fabrikeinstellung (PCB Version 555v3)
Um das Gerät auf die Fabrikeinstellung zurückzusetzen, die Taste SW1 drücken und
halten. Auf den ersten Signalton warten und dann die Taste loslassen. Wenn Sie die
Taste nur kurz drücken, wird das Gerät nur neu booten. Die Taste SW1 ist verfügbar
in Geräten mit einer PCB Version 555v3 und höher. Bei Geräten mit einer PCB Version
555v2 siehe die unten stehende Vorgehensweise.
Zurücksetzen auf Fabrikeinstellung (PCB Version 555v2)
1.
Das Gerät von der Stromversorgung trennen.
2.
Die Kurzschlußbrücke an Anschlussstelle X6 in die Default setup Stellung
bringen. Konfigurationsjumper (X6) befinden sich in der rechten oberen Ecke
der PCB.
3.
Die Stromversorgung wieder anschließen und auf einen Startsignalton warten.
4.
Das Gerät von der Stromversorgung trennen.
5.
Die Kurzschlußbrücke an Anschlussstelle X6 in die Stellung Normal
Operation (Normalbetrieb) bringen.
6.
Die Stromversorgung wieder anschließen. Das Gerät wird auf
Fabrikeinstellung zurückgesetzt.
Normaler
Betrieb
Elektrische Installation
Standard-
Anschlussstelle
Einstellung
X6
2.3
26
