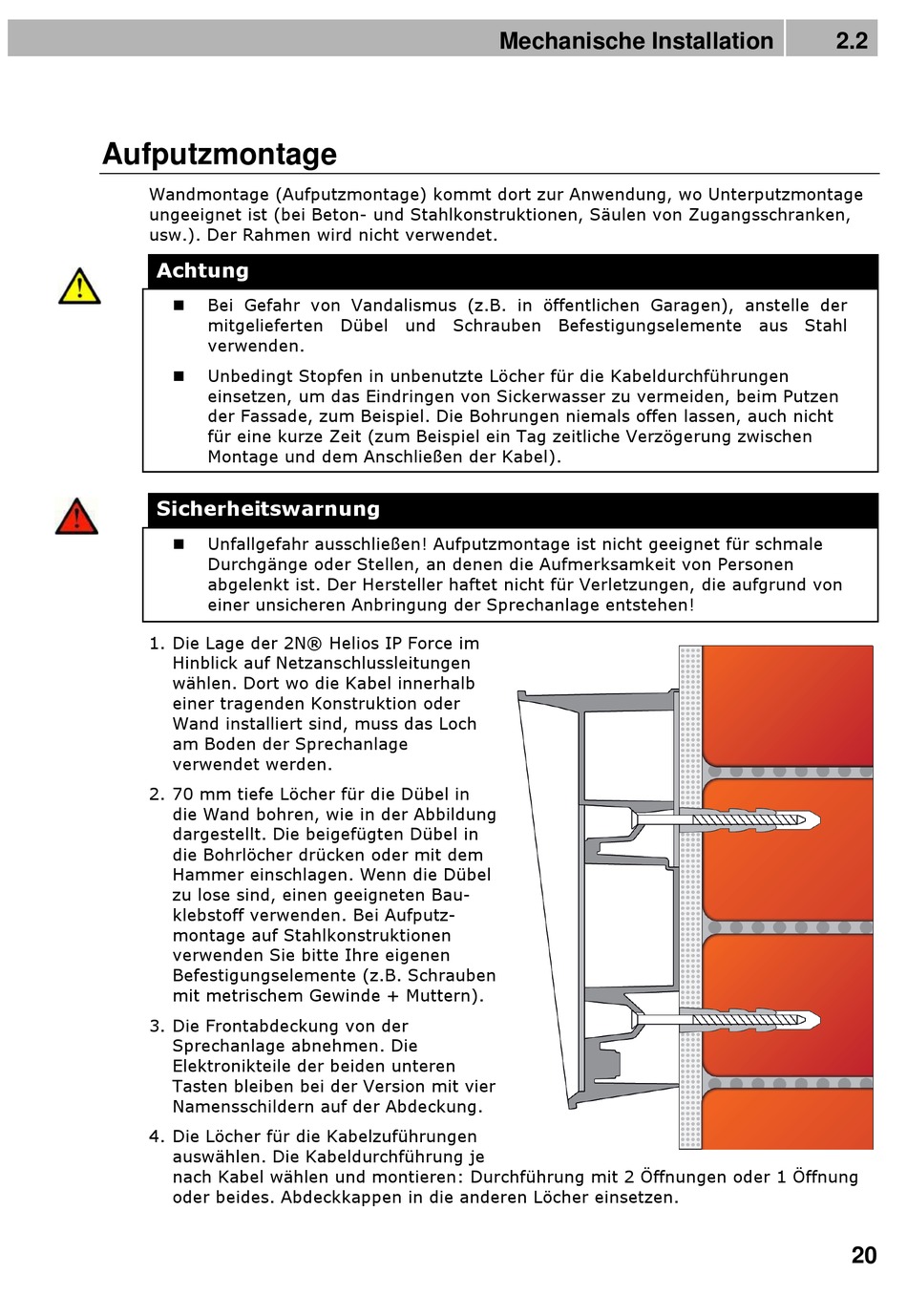

Aufputzmontage
Wandmontage (Aufputzmontage) kommt dort zur Anwendung, wo Unterputzmontage
ungeeignet ist (bei Beton- und Stahlkonstruktionen, Säulen von Zugangsschranken,
usw.). Der Rahmen wird nicht verwendet.
Achtung
Bei Gefahr von Vandalismus (z.B. in öffentlichen Garagen), anstelle der
mitgelieferten Dübel und Schrauben Befestigungselemente aus Stahl
verwenden.
Unbedingt Stopfen in unbenutzte Löcher für die Kabeldurchführungen
einsetzen, um das Eindringen von Sickerwasser zu vermeiden, beim Putzen
der Fassade, zum Beispiel. Die Bohrungen niemals offen lassen, auch nicht
für eine kurze Zeit (zum Beispiel ein Tag zeitliche Verzögerung zwischen
Montage und dem Anschließen der Kabel).
Sicherheitswarnung
Unfallgefahr ausschließen! Aufputzmontage ist nicht geeignet für schmale
Durchgänge oder Stellen, an denen die Aufmerksamkeit von Personen
abgelenkt ist. Der Hersteller haftet nicht für Verletzungen, die aufgrund von
einer unsicheren Anbringung der Sprechanlage entstehen!
1. Die Lage der 2N® Helios IP Force im
Hinblick auf Netzanschlussleitungen
wählen. Dort wo die Kabel innerhalb
einer tragenden Konstruktion oder
Wand installiert sind, muss das Loch
am Boden der Sprechanlage
verwendet werden.
2. 70 mm tiefe Löcher für die Dübel in
die Wand bohren, wie in der Abbildung
dargestellt. Die beigefügten Dübel in
die Bohrlöcher drücken oder mit dem
Hammer einschlagen. Wenn die Dübel
zu lose sind, einen geeigneten Bau-
klebstoff verwenden. Bei Aufputz-
montage auf Stahlkonstruktionen
verwenden Sie bitte Ihre eigenen
Befestigungselemente (z.B. Schrauben
mit metrischem Gewinde + Muttern).
3. Die Frontabdeckung von der
Sprechanlage abnehmen. Die
Elektronikteile der beiden unteren
Tasten bleiben bei der Version mit vier
Namensschildern auf der Abdeckung.
4. Die Löcher für die Kabelzuführungen
auswählen. Die Kabeldurchführung je
nach Kabel wählen und montieren: Durchführung mit 2 Öffnungen oder 1 Öffnung
oder beides. Abdeckkappen in die anderen Löcher einsetzen.
Mechanische Installation
2.2
20
