2.3 Elektrische Installation
®
Dieses Unterkapitel beschreibt den Anschluss der 2N
Helios IP Force an Ihr Lokales
Netzwerk (LAN) und den Anschluss der Versorgungsspannung und die elektrische
Türsperre.
PCB (Leiterplatte) - Verbindungen
®
Abb. 2.11 zeigt die Anordnung der Verbindungen auf der 2N
Helios IP Force
Leiterplatte (printed circuit board = PCB). Kabel, Zubehör und andere
Systemkomponenten sind verbunden mit den Verbindungen X1 bis X22.
®

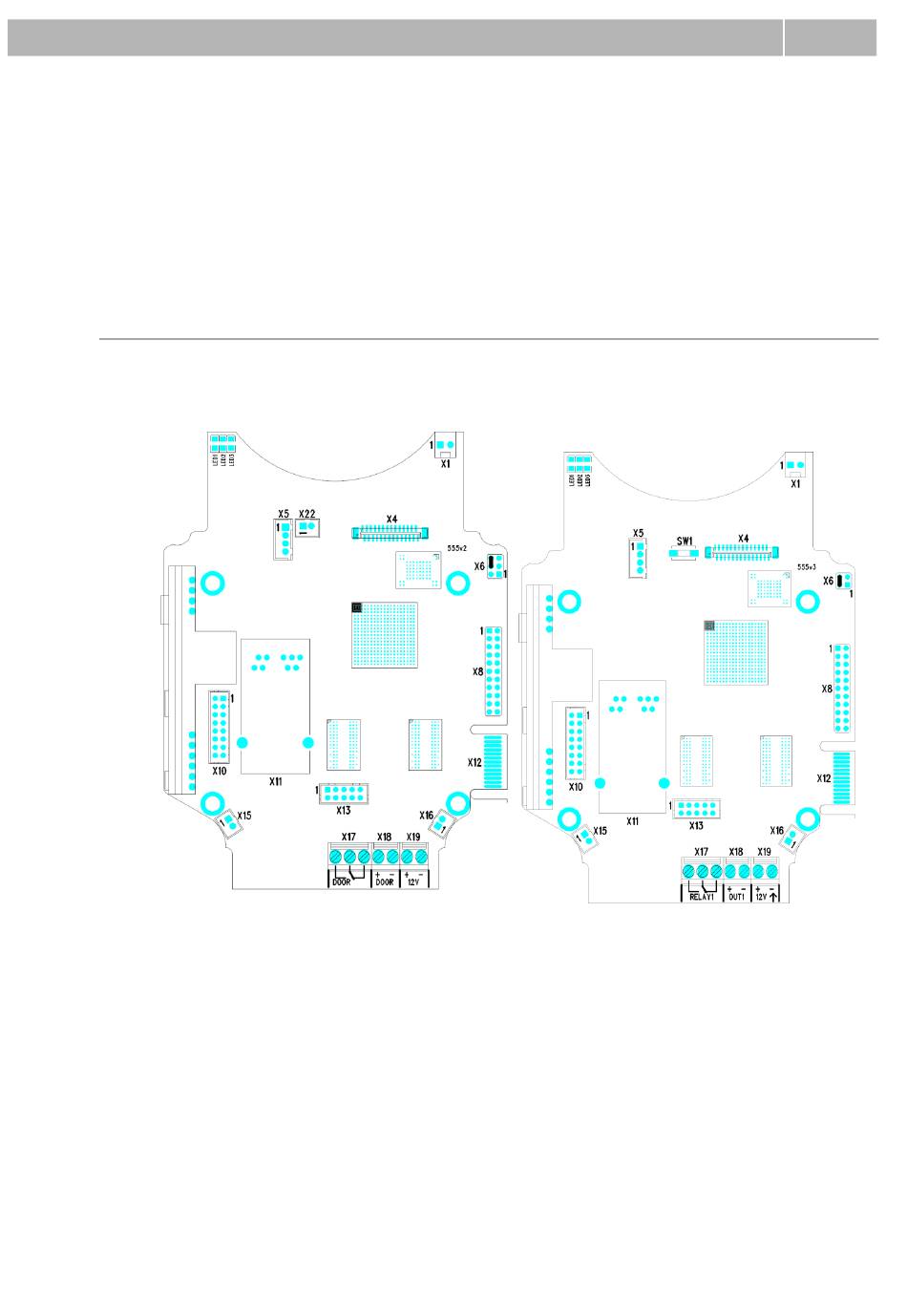

Abbildung 2.11
2N
Helios IP Force Verbindungen, PCB-Version 555v2 und 555v3
