Unterputzmontage – klassische Ziegel
Wenn Sie das Unterputzgehäuse für Ziegel verwenden, folgen Sie den im Gehäuse
beigefügten Anweisungen. Wen Sie das Montagegehäuse nicht verwenden, folgen Sie
den nachstehenden Anweisungen:
1. Verwenden Sie die Schablone,
um eine Öffnung herzustellen.
Voraussetzung ist, dass alle
benötigten Kabel in der Öffnung
vorhanden sind.
2. Den Rahmen auspacken, die
Sprechstelle in den Rahmen
einfügen und die Anlage auf die
Öffnung setzen, um sich zu
überzeugen, dass die Öffnung
tief genug ist und die unebene
Kante vollkommen vom Rahmen
verdeckt wird.
3. Die mitgelieferten Dübel in die
Bohrlöcher drücken oder mit
dem Hammer einschlage. Wenn
die Dübel zu lose sind, einen
geeigneten Bauklebstoff
verwenden.
4. Die vordere Abdeckung von der
Sprechanlage abnehmen. Die
Elektronikteile der beiden
unteren Tasten bleiben bei der
Version mit vier Namens-
schildern auf der Abdeckung.
5. Die Öffnungen wählen, durch
die die Kabel geführt werden
sollen. Die anderen Öffnungen
mit den Abdeckkappen
schließen. Die Kabeldurch-
führungen oder ein geeignetes
Dichtmittel verwenden, um zu
verhindern, dass Insekten oder
Wasser eindringen können. Sie
können auch die kleine
Durchführung in das Loch im
Boden der Sprechstelle einsetzen.
6. Den Rahmen auf der Sprechanlage aufsetzen.
7. Die Sprechanlage in die Öffnung setzen, dabei die Kabel einführen. Einige der Kabel
als Reserve im Modul belassen und den Rest unter der Sprechanlage.
8. Die mitgelieferten Schrauben in die seitlichen Befestigungslöcher einsetzen, dabei
sicherstellen, dass sie in die Dübel eingedrungen sind. Alle Schrauben korrekt
anziehen. Tipp: Die Reihenfolge des Anziehens der Schrauben kann die Position der
Sprechanlage beeinflussen.
Mechanische Installation

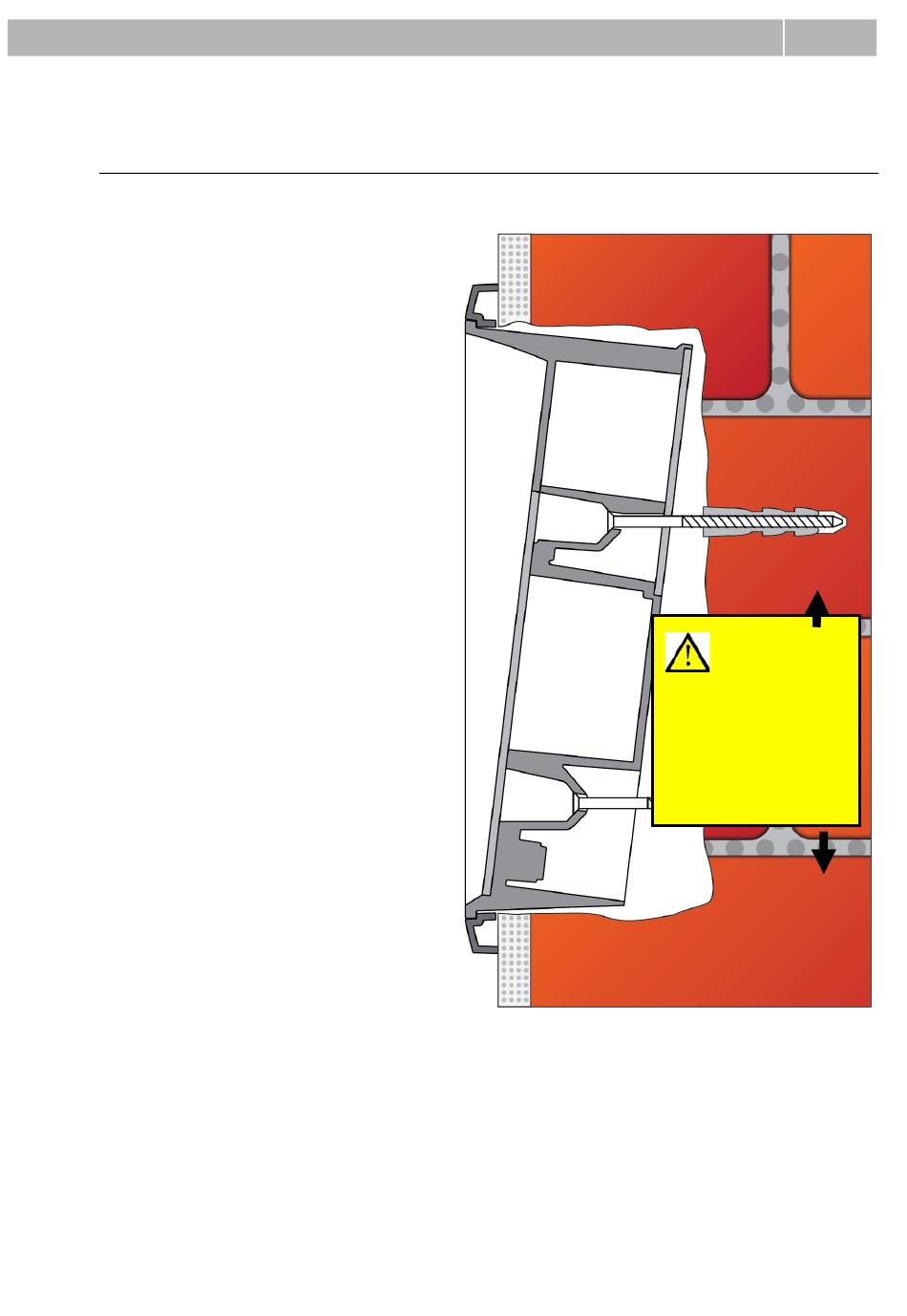

dass die Dübellöcher
akkurat gebohrt sind!
Bei dieser Montage-
art können größere
Ungenauigkeiten
nicht ausgeglichen
werden!
