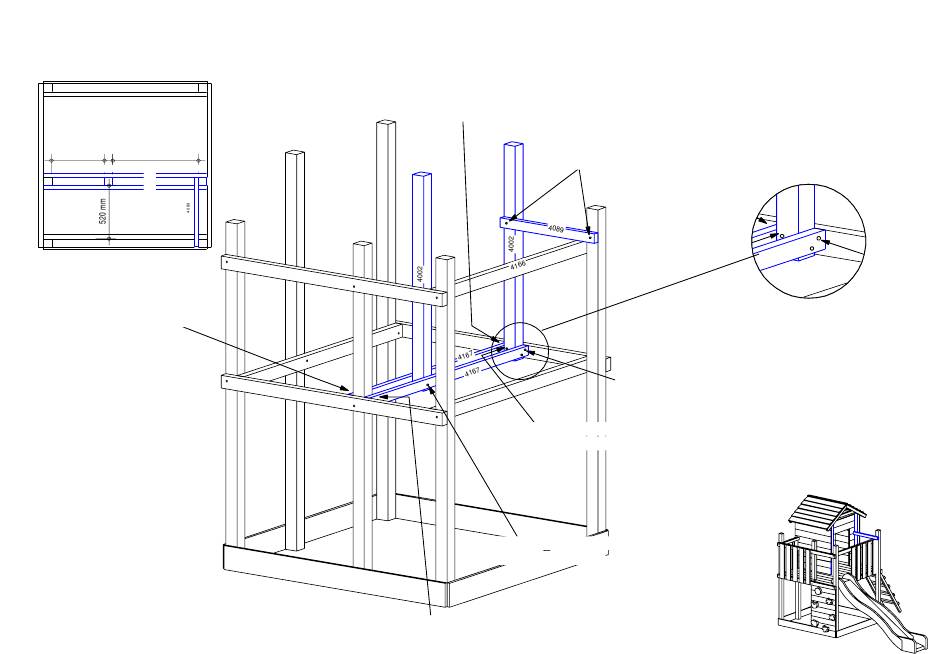

Verbindung der beiden Grundelemente
Draufsicht
520 mm
840 mm
4002
4002
4167
4167
2 x V004 - 5,0 x 80 mm
(Bauteil 4167 mit d= 5 mm vorbohren)
2 x V004 - 5,0 x 80 mm
(Bauteil 4167 mit d= 5 mm vorbohren)
1 x V031 - 10,0 x 140 mm, mit V043 + V049
(d= 10 mm durchbohren)
1 x V030 - 10,0 x 170 mm, mit V043 + V049
(d= 10 mm durchbohren)
2 x V004 - 5,0 x 80 mm
(Bauteil 4167 mit d= 5 mm vorbohren)
2 x V022 - 10,0 x 80 mm, mit V049
2 x V004 - 5,0 x 80 mm
(Bauteil 4167 mit d= 5 mm vorbohren)
Detailvorbohrung:
