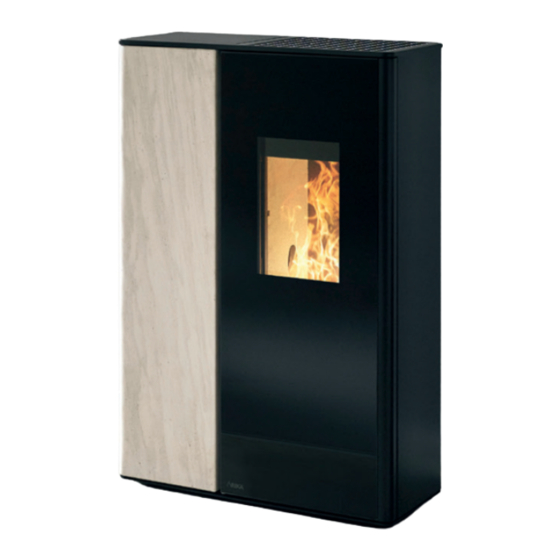

RIKA SONO AH Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für SONO AH:
- Montageanleitung (76 Seiten) ,
- Montageanleitung (48 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für RIKA SONO AH
Inhaltszusammenfassung für RIKA SONO AH
- Seite 1 SONO AH SONO RAO Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
1. EINFÜHRUNG Zeichenerklärung 3 Ersatzteilübersicht Explosionsdarstellung 4 Ersatzteilübersicht Artikelnummern 8 Maße SONO AH 10 Brennstoffmenge 10 Technische Daten SONO AH 10 Die Verpackung 10 Elektrischer Anschluss 10 Maße SONO RAO 11 Brennstoffmenge 11 Technische Daten SONO RAO11 Die Verpackung 11 Elektrischer Anschluss 11 2. -
Seite 3: Einführung
Raumsensor/Funkraumsensor 18 GSM Control 18 Schnittstelle 18 Externes Raumthermostat 18 Externer Anschluss Kabelbrücke 18 Option RIKA FIRENET 18 RIKA VOICE Sprachsteuerung 18 8. PFLEGE Feuerraumtür öffnen 19 Brennmulde reinigen 19 Flammtemperaturfühler reinigen 19 Aschelade entleeren 19 Türglas reinigen 19... -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... - Seite 7 SONO Option MultiAir SONO RAO...
-
Seite 8: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Art.Nr. Bezeichnung Art.Nr. Bezeichnung B18723 Feuerraumtür komplett N112386 Augenschraube N112425 Gewindestift N112390 Zylinderstift N111803 Gewindestift Z38163 Höhenstellscheibe N106175 Sechskantmutter L03783 Gabelschlüssel N108830 Linsenschraube m. ISK B17390 Steinhalter kpl. Z35464 Feuerraumtür schwarz L02239 Behälterabdichtung N112551 Runddichtschnur grau D11 N111970 Sechskantmutter M08 N103693 Flachdichtung schwarz 8x2... - Seite 9 Art.Nr. Bezeichnung Art.Nr. Bezeichnung N112140 SK-Schraube N111581 Saugzuggebläsemotor N112274 Sechskantmutter N112102 Differenzdruckwächter Z38260 Blende N112059 ISK-Schraube N112490 Höhenverstellschraube schwarz L03638 Halteblech N111478 Erdungsfahne N112473 Differenzdrucksensor N112708 Gewindestift Z36290 Dichtung Zündung N109390 Sechskantschraube B17158 Touchdisplay schraubbar N111856 ISK-Senkschraube M04x12 MultiAir Z18997 Gummipuffer N100475 Flachdichtung weiß...
-
Seite 10: Maße Sono Ah
Maße SONO AH Technische Daten SONO AH Technische Daten Heizleistungsbereich [kW] 2,5 - 7 Raumheizvermögen abhängig von [m3] 50 - 190 der Hausisolierung Brennstoffverbrauch [kg/h] bis 1,6 Pelletbehälterkapazität* [l/kg] 39/~25 Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische ~ 20 Leistungsaufnahme K1-S Sicherung... -
Seite 11: Maße Sono Rao
Maße SONO RAO Technische Daten SONO RAO Technische Daten Heizleistungsbereich [kW] 2,5 - 7 Raumheizvermögen abhängig von [m3] 50 - 190 der Hausisolierung Brennstoffverbrauch [kg/h] bis 1,6 Pelletbehälterkapazität* [l/kg] 39/~25 Netzanschluss [V]/[Hz] 230/50 RO-T3 RO-S durchschnittliche elektrische ~ 20 K1-S Leistungsaufnahme Sicherung 2,5 AT... -
Seite 12: Wichtige Informationen
Bestimmungen und Gesetze, sowie die örtlich gültigen Hinweis Vorschriften und Regeln Ihr Kaminofen wird sich während der Aufheiz- und Abkühlphase ausdehnen und zusammenziehen Das kann unter Umständen zu RIKA Öfen dürfen Wohnräumen normaler leichten Dehn- bzw Knackgeräuschen führen Dies ist ein normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) -
Seite 13: Vor Dem Aufstellen
Kaminöfen der Bauart 1 (BA 1): Vor dem Aufstellen Für Mehrfachbelegung geeignet (Beachten Bodentragfähigkeit unterschiedlichen Länderbestimmungen) Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Diese dürfen nur mit geschlossener Feuerraumtür betrieben Unterkonstruktion dem Gewicht des Ofens standhält werden Hinweis Wird der Kaminofen nicht betrieben, ist die Feuerraumtür Veränderungen an der Feuerstätte dürfen nicht vorgenommen... -
Seite 14: Kleine Brennstoffkunde Pellets
3. KLEINE BRENNSTOFFKUNDE PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Was sind Pellets? Holz in kontrollierter Qualität zugelassen Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern Holzpellets sind ein genormter Brennstoff Jeder Hersteller muss von Ihrem Pelletofenhändler an sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen Pellets... -
Seite 15: Technologie Und Sicherheitsfunktionen
4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Automatischer Reinigungszyklus Resultat von jahrelangen Testreihen in Labor und Praxis Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend Die Drehzahl des Rauchgasgebläses erhöht sich stündlich für eine kurze Zeitdauer, um Asche aus der Brennmulde auszublasen und dadurch die Betriebssicherheit zu erhöhen Am Display erscheint die Bedienkomfort Statusanzeige REINIGUNG... -
Seite 16: Installation Des Kaminofens
Für einen raumluftunabhängigen Betrieb muss dem Gerät über Zum fachgerechten Anschließen empfehlen wir original Rauchrohre eine dichte Leitung die Verbrennungsluft von außen zugeführt aus dem RIKA Rauchrohrsortiment werden Lt EnEV sollte die Verbrennungsluftleitung absperrbar sein Die Stellung auf/zu muss eindeutig erkennbar sein Anschluss an den Schornstein (Kamin) Schließen Sie an den Ansaugstutzen ein Rohr mit Ø... -
Seite 17: Montage/ Demontage Verkleidung
6. MONTAGE/ DEMONTAGE VERKLEIDUNG Stahlverkleidung Hinweis Entfernen Sie die 3 Schrauben Kippen Sie die Verkleidung nach Manipulationen am Gerät nur dann vornehmen, wenn der außen und heben Sie sie nach oben weg Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc) -
Seite 18: Komfortoptionen
Kombi- und Pelletöfen mit Touchdisplay ab Version V226 in Kombination mit RIKA FIRENET-Modul und Amazon Alexa Mit RIKA VOICE steuern Sie Ihren RIKA Ofen einfach mit Sprachbefehlen Ein- oder ausschalten, Betriebsmodi wechseln oder die gewünschte Heizleistung oder Raumtemperatur einstellen: ein kurzer Satz reicht aus! Nähere Informationen finden Sie unter www.rika.at oder bei Ihrem... -
Seite 19: Pflege
8. PFLEGE Die Häufigkeit, mit der Ihr Pelletofen zu reinigen ist, sowie Achten Sie bei der Reinigung mit der Bürste darauf, dass Sie die Wartungsintervalle hängen von der Installation, der Heizweise und Zündung nicht beschädigen Saugen Sie das Zündrohr mit dem dem von Ihnen verwendeten Brennstoff ab Hoher Feuchtigkeitsgehalt, Staubsauger aus Asche, Staub und Späne können die notwendigen Wartungsintervalle... -
Seite 20: Reinigung
9. REINIGUNG Rauchgaswege reinigen Tipp Ihr RIKA Fachhändler berät Sie gerne und kann einen 1x jährlich Wartungsvertrag anbieten Nehmen Sie die Rauchrohre ab, dann den Kaminanschluss überprüfen und reinigen Die Ablagerungen von Ruß und Staub im Abhängig vom Pelletverbrauch erscheint in regelmäßigen Intervallen Ofen und in den Rauchrohren können abgebürstet und abgesaugt... -
Seite 21: Rauchgaszüge Und Rauchgassammelkanal Reinigen
Reinigen Sie nun die Rauchgaszüge und Umlenkungen mit der Rauchgaszüge und mitgelieferten Bürste Saugen Sie die Verbrennungsrückstände mit Rauchgassammelkanal reinigen dem Staubsauger aus Die Rauchgaskanäle sind unter und neben dem Feuerraum situiert Öffnen Sie die Dekorglastüre mittels Knopfdruck am Display bevor Sie den Ofen vom Stromnetz trennen Nehmen Sie den Deckel von Ihrem Pelletofen ab Lösen Sie die beiden Flügelschrauben unter der Ascheladentüre und... -
Seite 22: Problemfälle - Mögliche Lösungen
10. PROBLEMFÄLLE – MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme Pellets häufen Rauchgasaustritt während der Heizphase sich in der Feuermulde an, Fenster verrußt Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 23: Anleitung Zum Inbetriebnahmeprotokoll
Erfüllung der Pflichten des Betreibers und den Gewährleistungs- Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an und Garantiebedingungen hervor So werden Schneckenstopfer RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 oft durch die Verwendung nicht geprüfter Pellets hervorgerufen, Micheldorf, Austria Gerätefehlfunktionen entstehen durch mangelnde Reinigung und Wartung Elektrische Peripherie / Zubehör... - Seite 24 Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung Es gelten unsere Allgemeinen Geschäftsbedingungen Ort, Datum Unterschrift Auftraggeber Unterschrift Inbetriebnahmetechniker RIKA Innovative Ofentechnik GmbH | AT 4563 Micheldorf | Müllervietel 20 | Tel: +43 (0) 7582-686-240 | wwwrikaat...
-
Seite 25: Garantie
Stand 03042018 Elektro-Entsorgung und Recycling Die Firma RIKA Innovative Ofentechnik GmbH hat sich zum Ziel gesetzt, dass ihre Produkte über den gesamten Produktlebenszyklus umweltfreundlich sind Wir fühlen uns auch über das Produktlebensende hinaus diesem Ziel verpflichtet Durch die Umsetzung der europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und anderer lokaler Regularien unterstützen wir den Aufbau von Rücknahme- und Recycling-Systemen... - Seite 26 RIKA Innovative Ofentechnik GmbH Müllerviertel 20 4563 Micheldorf / AUSTRIA Technische und optische Änderungen, sowie Satz- und Tel.: +43 (0)7582/686 - 41, Fax: -43 Druckfehler vorbehalten verkauf@rika.at www.rika.at © 2020 | RIKA Innovative Ofentechnik GmbH...
