Inhaltszusammenfassung für RIKA ROCO RAO

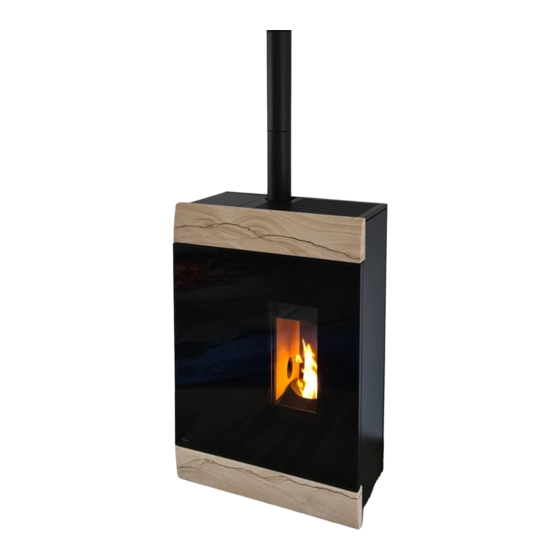

- Seite 1 ROCO Bedienungsanleitung...
-
Seite 2: Inhaltsverzeichnis
Verbrennungsluft ....................................12 Zufuhr einer externen Verbrennungsluft ..............................12 6. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Demontage Stein oben ...................................13 Demontage Stein unten ..................................14 7. KOMFORTOPTIONEN RIKA Raumsensor/RIKA Funkraumsensor............................15 RIKA GSM Control ....................................15 RIKA Schnittstelle ....................................15 Externes Raumthermostat ..................................15 Externer Anschluss Kabelbrücke ................................15... -
Seite 3: Einführung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise ..................................16 Öffnen der Feuerraumtür ..................................16 Feuermulde reinigen - täglich .................................16 Aschelade entleeren ....................................16 Türglas reinigen ......................................16 Rauchgaszüge und Rauchgassammelkanal reinigen ..........................17 Reinigung Flammtemperaturfühler ................................18 Pelletbehälter reinigen ....................................18 Verbrennungsluft - Ansaugstutzen .................................18 Lager ........................................18 Türdichtung inspizieren ..................................18 Reinigen lackierter Flächen ..................................18 Reinigen der Rauchgaswege ...................................18 9. -
Seite 4: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung 10 4... - Seite 5 10 3 10 2 10 1 10 0...
-
Seite 6: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung Z34847 Feuerraumtür schwarz Z35792 Behälterdeckel metallic Gewindestift m.ISK N111058 u.Zapfen N100476 Runddichtschnur D10 Z34854 Scharnierwelle Z35321 Dichtung Gebläse Culimeta Flachdichtung N110501 Wellensicherung N103693 schwarz 8x2 L02379 Gebläsehalteblech L02388 Scharnier Z34877 Türglas (Glaskeramik) B17212 Saugzuggebläsegehäuse L02387... -
Seite 7: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten R O - T 3 Heizleistungsbereich [kW] 2,7 - 9 R O - S R O - T 2 Raumheizvermögen abhängig von der [m³] 50 - 240 ~43cm Hausisolierung Brennstoffverbrauch [kg/h] bis 2,2 Pelletbehälterkapazität [kg] Netzanschluss... -
Seite 8: Wichtige Informationen
Knackgeräuschen führen. Dies ist ein normaler Vorgang und stellt keinen Regeln. Reklamationsgrund dar. RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht Erstes Anheizen spritzwassergeschützt und dürfen nicht in Nassräumen aufgestellt werden. -
Seite 9: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Bodentragfähigkeit Für Mehrfachbelegung geeignet. (beachten Sie die unterschiedlichen Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Länderbestimmungen) Unterkonstruktion dem Gewicht des Ofens standhält. Diese dürfen nur mit geschlossener Feuerraumtür betrieben werden. Hinweis Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden. -
Seite 10: Kleine Brennstoffkunde: Pellets
3. KLEINE BRENNSTOFFKUNDE: PELLETS Ihr Kaminofen ist ausschließlich für die Verbrennung von Pellets aus Holz in Was sind Pellets? kontrollierter Qualität zugelassen. Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Brennstoffherstellern von Ihrem Pelletofenhändler Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an bestimmte Auflagen halten, um ein einwandfreies und energieeffizientes Heizen mit den Pellets zu ermöglichen. -
Seite 11: Technologie Und Sicherheitsfunktionen
4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Komponentenüberwachung jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Alle eingesetzten elektrischen Komponenten werden während des Betriebs laufend überwacht. Ist eine Komponente defekt oder kann sie nicht richtig angesteuert werden, wird der Betrieb eingestellt und eine Warnung bzw. -
Seite 12: Installation Des Kaminofens
Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa einer Abgasleitung sollte 1,5m nicht überschreiten. 100mm vergrößert werden. (siehe RIKA Sortiment). Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. -
Seite 13: Montage/ Demontage Stein Und Optionen
6. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Entfernen Sie die selbstsichernde Sechskantmutter inkl. Abdeckplatte die zur Abdichtung des Pelletbehälters dient. Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc.) in den Pelletbehälter fallen lassen –... -
Seite 14: Demontage Stein Unten
Demontage Stein unten Die seitliche Blechverkleidung ist mit je 2 Sechskant-Schrauben gesichert. Entfernen Sie diese und heben Sie die Seitenverkleidungen nach oben weg. Nun können Sie die beiden unteren Sechskant-Schrauben inkl. Beilagscheiben entfernen. Sie können nun den unteren Stein nach vorne wegheben. Montieren Sie die agbebauten Teile wieder in umgekehrter Reihenfolge. -
Seite 15: Komfortoptionen
Optionen Im Hauptmenü INFO können Sie im Untermenüpunkt Info – Eingänge ablesen, ob Der RIKA RAUMSENSOR, der RIKA FUNKRAUMSENSOR und die RIKA GSM die externe Anforderung derzeit aktiv ist. Control sind mit dem mitgelieferten Verbindungskabel an der Schnittstelle (Ofenrückseite/Geräteinnenseite) anzuschließen. -
Seite 16: Reinigung Und Wartung
8. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Feuermulde reinigen - täglich Achten Sie darauf, dass die Luftzufuhröffnungen nicht durch Asche oder Klinker Hinweis verstopft sind. Entfernen Sie den Klinker mittels mitgelieferter Drahtbürste und Ihr Ofen muss ausgeschaltet und abgekühlt sein, ehe Wartungstätigkeiten saugen Sie die Feuermulde anschließend aus. -
Seite 17: Rauchgaszüge Und Rauchgassammelkanal Reinigen
Rauchgaszüge und Rauchgassammelkanal Reinigen Sie nun die Rauchgaszüge mit der mitgelieferten Drahtbürste. reinigen Saugen Sie die Verbrennungsrückstände im Umlenkungsbereich aus. Die Rauchgaszüge und der Rauchgassammelkanal sollten mindestens 2 x im Jahr, oder nach ca. 700 kg Pellets gereinigt werden. Die Rauchgaskanäle sind neben dem Feuerraum situiert. -
Seite 18: Reinigung Flammtemperaturfühler
Lager Hinweis Über nicht korrekt abgedichtete Putzdeckel kann Ihr Gerät „Falschluft“ sämtlich verbaute Lager (zB.: Schnecken- oder Kipprostlager, falls vorhanden) ansaugen, welche dann in der Brennmulde zu einer unvollständigen sollten min. 1x im Jahr überprüft und je nach Zustand gereinigt oder ersetzt Verbrennung und in weiterer Folge zu einem Aufstauen der Pellets führen werden. -
Seite 19: Problemfälle Mögliche Lösungen
9. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen sich in der Rauchgasaustritt während der Heizphase. Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 20: Anleitung Zum Inbetriebnahmeprotokoll
Bitte retournieren ausgefülltes Inbetriebnahmeprotokoll Garantiebedingungen RIKA Innovative Ofentechnik GmbH, Müllerviertel 20, 4563 Micheldorf, Austria. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende Pelletqualität und die Folgen schlechter Qualität. Elektrische Peripherie In der elektrischen Peripherie ist wichtig, dass die Anschlussdose geerdet ist. - Seite 21 Garantiebedingungen erläutert Die Fa.RIKA Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Der Auftraggeber bestätigt die korrekte und verständliche Betriebseinweisung. Es gelten unsere Allgemeinen Geschäftsbedingungen.
-
Seite 23: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 24 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2015 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
