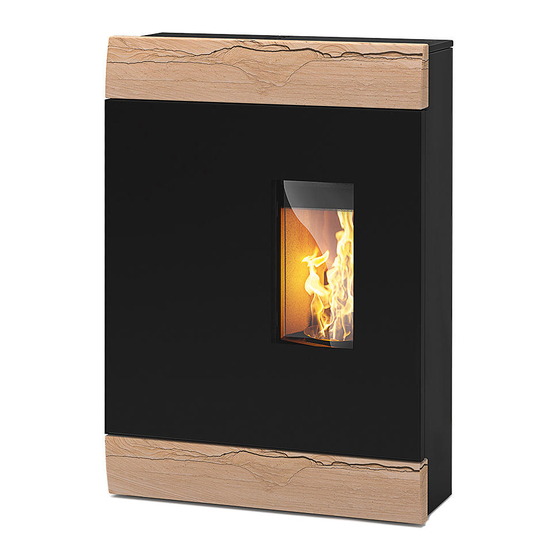

- Seite 1 Rika Pelletofen Roco Baumarkt Nadlinger Sankt Pölten Bedienungsanleitung zu Pelletofen Roco Quelle: Rika...
- Seite 2 ROCO Bedienungsanleitung...
-
Seite 3: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1. EINFÜHRUNG Zeichenerklärung .....................................3 Ersatzteilübersicht Explosionsdarstellung ..............................4 Ersatzteilübersicht Artikelnummern ................................6 Abmessungen, Gewicht und Anschluss ..............................7 Brennstoffmenge ......................................7 Technische Daten .....................................7 Die Verpackung ......................................7 Elektrischer Anschluss .....................................7 2. WICHTIGE INFORMATIONEN Allgemeine Warn- und Sicherheitshinweise ............................8 Sicherheitsabstände (Mindestabstände) ..............................8 Vor dem Aufstellen ....................................9 Der richtige Kaminanschluss ..................................9 3. -
Seite 4: Einführung
8. KOMFORTOPTIONEN RIKA Raumsensor/RIKA Funkraumsensor............................21 RIKA GSM Control ....................................21 RIKA Schnittstelle ....................................21 Externes Raumthermostat ..................................21 Externer Anschluss Kabelbrücke ................................21 9. BETRIEBSARTEN Pelletbetrieb Manuell/Automatik/Komfort ............................22 Brennstoffzugabe Pelletbetrieb ................................22 Notbetrieb - Anheizen ohne elektr. Zündung ............................22 10. WARNUNGEN UND FEHLERMELDUNGEN Warnungen ......................................23 Fehlermeldungen ....................................24... -
Seite 5: Ersatzteilübersicht Explosionsdarstellung
Ersatzteilübersicht Explosionsdarstellung... -
Seite 7: Ersatzteilübersicht Artikelnummern
Ersatzteilübersicht Artikelnummern Art.Nr.: Bezeichnung Art.Nr.: Bezeichnung Z34847 Feuerraumtür schwarz L02244 Scharnier Ofen N103693 Culimeta Flachdichtung schwarz 8x2 LB00541 Konvektionsdeckel metallic L00475 Glashalter LB00537 Konvektionsdeckel schwarz N111799 SK-Schraube M05x08 L02263 Rückwand metallic Z34855 Scharnierplatte L02245 Rückwand schwarz N103964 SK-Schraube M06x16 Z35238 Blende Z30550 Scharnier... -
Seite 8: Abmessungen, Gewicht Und Anschluss
Abmessungen, Gewicht und Anschluss Technische Daten Technische Daten Heizleistungsbereich [kW] 2,7 - 9 ~43cm Raumheizvermögen abhängig von der [m³] 50 - 240 Hausisolierung Brennstoffverbrauch [kg/h] bis 2,2 Pelletbehälterkapazität [kg] Netzanschluss [V]/[Hz] 230/50 durchschnittliche elektrische Leistungsaufnahme ~ 20 Sicherung 2,5 AT F-S* Daten für Schornsteinfeger Wirkungsgrad... -
Seite 9: Wichtige Informationen
Öffnung Pelletbehälters ist ausreichend dimensioniert, um ein problemloses Einfüllen RIKA Öfen dürfen nur in Wohnräumen mit normaler Luftfeuchtigkeit (trockene zu gewährleisten. Achten Sie penibel darauf, dass keine Pellets auf die Räume nach VDE 0100 Teil 200) aufgestellt werden. Die Öfen sind nicht Konvektionsrippen und den heißen Ofenkorpus fallen. -
Seite 10: Vor Dem Aufstellen
Vor dem Aufstellen Kaminöfen der Bauart 1 (BA 1): Bodentragfähigkeit Für Mehrfachbelegung geeignet. (beachten Sie die unterschiedlichen Überzeugen Sie sich vor dem Aufstellen, ob die Tragfähigkeit der Länderbestimmungen) Unterkonstruktion dem Gewicht des Ofens standhält. Hinweis Hinweis zum Thema RAUMLUFTABHÄNGIGER bzw. Veränderungen an der Feuerstätte dürfen nicht vorgenommen werden. -
Seite 11: Kleine Brennstoffkunde: Pellets
3. KLEINE BRENNSTOFFKUNDE: PELLETS Was sind Pellets? Hinweis Bitte fordern Sie geprüften Brennstoff und eine Liste von überwachten Holzpellets sind ein genormter Brennstoff. Jeder Hersteller muss sich an Brennstoffherstellern von Ihrem Pelletofenhändler an. Die Verwendung bestimmte Auflagen halten, um damit ein einwandfreies und energieeffizientes von minderwertigem oder unzulässigem Pelletbrennstoff beeinträchtigt Heizen zu ermöglichen. -
Seite 12: Technologie Und Sicherheitsfunktionen
4. TECHNOLOGIE UND SICHERHEITSFUNKTIONEN Der technologische Vorsprung Ihres neuen Pelletofens ist das Resultat von Komponentenüberwachung jahrelangen Testreihen in Labor und Praxis. Die praktischen Vorzüge Ihres Pelletgeräts sind überzeugend. Alle eingesetzten elektrischen Komponenten werden während des Betriebs laufend überwacht. Ist eine Komponente defekt oder kann sie nicht richtig angesteuert werden, wird der Betrieb eingestellt und eine Warnung bzw. -
Seite 13: Installation Des Kaminofens
Abgasleitung sollte 1,5m nicht überschreiten. längerer Anschlussleitung sollte nach ca. 1m der Durchmesser auf etwa 100mm vergößert werden. (siehe RIKA Sortiment). Vermeiden Sie viele Richtungsänderungen des Abgasstromes zum Kamin. Um ausreichend Luftzufuhr zu gewährleisten, soll die Leitung nicht länger als Es sollen maximal 3 Bögen in der Abgasleitung verarbeitet werden. -
Seite 14: Montage/ Demontage Stein Und Optionen
6. MONTAGE/ DEMONTAGE STEIN UND OPTIONEN Entfernen Sie die selbstsichernde Sechskantmutter inkl. Abdeckplatte die zur Abdichtung des Pelletbehälters dient. Hinweis Manipulationen am Gerät nur dann vornehmen, wenn der Netzstecker des Ofens aus der Steckdose gezogen und der Ofen vollständig abgekühlt ist. Hinweis Bei der Montage/ Demontage keine Gegenstände (Schrauben etc.) in den Pelletbehälter fallen lassen –... - Seite 15 Nun können Sie die beiden unteren Sechskant-Schrauben inkl. Beilagscheiben entfernen. Sie können nun den unteren Stein nach vorne wegheben. Montieren Sie die agbebauten Teile wieder in umgekehrter Reihenfolge.
-
Seite 16: Interne Bedieneinheit Touch Display
7. INTERNE BEDIENEINHEIT TOUCH DISPLAY Der Ofen ist mit einer modernen mikroprozessorgesteuerten Regelung MINUS-Button ausgestattet. Die einzelnen Gerätefunktionen können über die interne Durch Drücken des MINUS-Buttons wird der betreffende Wert im Bedieneinheit, dem Touch-Display, vom Benutzer eingestellt werden. Anzeigefeld verringert. Hinweis Manipulationen an den Hardwarekomponenten dürfen nur vom geschulten PLUS-Button... -
Seite 17: Inbetriebnahme
Inbetriebnahme Erste Schritte Nach erneuter Stromversorgung des Geräts wechselt die Anzeige nach dem Hinweis Startbild in die Datums- und Uhrzeit Einstellung. Die Inbetriebnahme des Gerätes darf nur im vollständig montierten Zustand erfolgen! Die hier festgelegten Eingaben müssen lediglich bei der Erstinbetriebnahme erfolgen, können aber jederzeit im Hauptmenü... -
Seite 18: Home - Hauptmenü
HOME - Hauptmenü MODE - Auswahl Das HOME-Hauptmenü ist der Ausgangspunkt der Gerätesteuerung und ist In dieser Anzeige können die verschiedenen Heizmodi ausgewählt werden. grundsätzlich in drei Teilbereiche unterteilt. grundsätzlich in drei Teilbereiche unterteilt. Modus Auswahl Do 15.03.2012 15:55 15:55 Manueller Modus Do 15.03.2012 Manueller Modus... -
Seite 19: Setup - Einstellungen
SETUP – Einstellungen Heizzeitprogramm Im Hauptmenü SETUP-Einstellungen können u.a. Heizzeiten programmiert, Das Heizzeitprogramm dient dazu das Gerät zeitgesteuert zu betreiben. Sobald Optionen aktiviert oder das Datum und die Uhrzeit eingestellt werden. die Heizzeitfunktion aktiviert wird (EIN), können die Buttons Absenktemperatur (nur mit Raumsensor) und Heizzeitprogramm angewählt werden. -
Seite 20: Info - Hauptmenü
INFO - Hauptmenü INFO – Ausgänge Im INFO-Hauptmenü können die wichtigsten aktuellen Parameter eingesehen werden. Ausgänge 15:55 Do 15.03.2012 Info Do 15.03.2012 15:55 Austragmotor [‰] Eingänge Rauchgasgebläse [1/s] 1308 Ausgänge Konv. Gebläse Parameter Austragmotor UNTERMENÜPUNKTE Aktuelle Drehzahl des Schneckenmotors, der vom Pelletbehälter wegfördert (Bereich: 0…1000) Eingänge Alle verfügbaren Sensordaten und Schalterzustände werden angezeigt. -
Seite 21: Bildschirmschoner
Bildschirmschoner Je nach eingestellter Wartezeit ohne Berührung des Bedienfelds wird die Beleuchtung des Touch-Displays gedimmt und der Stromsparmodus aktiviert, ein Standbild erscheint. Bei erneuter Berührung wird die Beleuchtung der Anzeige wieder aktiviert und ins HOME-Hauptmenü gewechselt. Tipp Unter Setup – Bildschirmschoner kann die Wartezeit bis zur Aktivierung des Stromsparmodus eingestellt, oder gänzlich deaktiviert werden. -
Seite 22: Komfortoptionen
Optionen Im Hauptmenü INFO können Sie im Untermenüpunkt Info – Eingänge ablesen, ob Der RIKA RAUMSENSOR, der RIKA FUNKRAUMSENSOR und die RIKA GSM die externe Anforderung derzeit aktiv ist. Control sind mit dem mitgelieferten Verbindungskabel an der Schnittstelle (Ofenrückseite) anzuschließen. -
Seite 23: Betriebsarten
9. BETRIEBSARTEN Brennstoffzugabe Pelletbetrieb Hinweis Bei korrektem Betrieb kann Ihr Kaminofen nicht überheizt werden. Unsachgemäßer Betrieb kann jedoch die Lebenserwartung der elektrischen Hinweis Komponenten (Gebläse, Motoren und elektrische Steuerung) verkürzen und VORSICHT beim Einfüllen! Pelletsack nicht mit dem heißen Ofen in Berührung ist nicht erlaubt! bringen. -
Seite 24: Warnungen Und Fehlermeldungen
10. WARNUNGEN UND FEHLERMELDUNGEN Während des Betriebes kann es durch unvorhersehbare Umstände oder durch Eingreifen des Bedieners zu Störungen oder Unterbrechungen des Regelablaufs kommen. Es wird zwischen Fehlermeldung und Warnung unterschieden. Warnungen sind durch den Bediener ausgelöste Unterbrechungen, die durch sachgemäßes Verhalten wieder behoben werden können. -
Seite 25: Fehlermeldungen
Fehlermeldungen Display Anzeige Bedeutung Durchzuführende Maßnahmen Es sind nicht mehr ausreichend Pellets im Behälter Fehlermeldung quittieren und Pellets nachfüllen. FEHLERMELDUNG vorhanden. Achtung: Der folgende Zündvorgang dauert länger, KEINE da die Förderschnecke erst gefüllt werden muss. PELLETS Der Zündvorgang kann aufgrund fehlender Zünder- Fehlermeldung quittieren und Pelletbehältervorrat FEHLERMELDUNG kennung nicht abgeschlossen werden. -
Seite 26: Reinigung Und Wartung
11. REINIGUNG UND WARTUNG Grundsätzliche Hinweise Feuermulde reinigen Achten Sie darauf, dass die Luftzufuhröffnungen nicht durch Asche oder Klinker Hinweis verstopft sind. Entfernen Sie den Klinker mittels mitgelieferter Drahtbürste und Ihr Ofen muss ausgeschaltet und abgekühlt sein, ehe Wartungstätigkeiten saugen Sie die Feuermulde anschließend aus. vorgenommen werden dürfen. -
Seite 27: Rauchgaszüge Und Rauchgassammelkanal Reinigen
Rauchgaszüge und Rauchgassammelkanal Reinigen Sie nun die Rauchgaszüge mit der mitgelieferten Drahtbürste. reinigen Saugen Sie die Verbrennungsrückstände im Umlenkungsbereich aus. Die Rauchgaszüge und der Rauchgassammelkanal sollten mindestens 2 x im Jahr, oder nach ca. 700 kg Pellets gereinigt werden. Die Rauchgaskanäle sind neben dem Feuerraum situiert. -
Seite 28: Reinigung Flammtemperaturfühler
Reinigung Flammtemperaturfühler Türdichtung inspizieren Befreien Sie den Flammtemperaturfühler in regelmäßigen Abständen von Der Zustand der Dichtungen an Feuerraumtüre und Türglas sollte mind. 1x im Ascheablagerungen. Verwenden Sie hierfür ein sauberes Reinigungstuch oder Jahr überprüft werden. Dichtung je nach Zustand reparieren oder ersetzen. Zeitungspapier. -
Seite 29: Problemfälle Mögliche Lösungen
12. PROBLEMFÄLLE MÖGLICHE LÖSUNGEN Problemfall 1 Problemfall 3 Feuer brennt mit schwacher orangefarbener Flamme. Pellets häufen sich in der Rauchgasaustritt während der Heizphase. Feuermulde an, Fenster verrußt. Ursache(n) Ursache(n) Revisionsöffnungen undicht Unzureichende Verbrennungsluft zu geringer Schornsteinzug Schlechter Kaminzug Rauchrohranschluss undicht Ofen ist innerlich verrußt Mögliche Lösungen Mögliche Lösungen... -
Seite 30: Anleitung Zum Inbetriebnahmeprotokoll
Bedienungsanleitung: Übergabe und Hinweis auf den Inhalt zu den nachfolgenden Punkten, ist ein Dokument. Hinweis Bitte retournieren Sie 1 ausgefülltes Inbetriebnahmeprotokoll an RIKA Garantiebedingungen Innovative Ofentechnik GmbH, Müllerviertel 20, A-4563 Micheldorf. Unterschied Gewährleistung (gesetzlich) und Garantie (freiwillig), Bedingungen der Garantie, Festlegung der Verschleißteile, Hinweis auf die zu verwendende... - Seite 31 Bedienungsanleitung Reinigungs- bzw. Wartungsintervall Arbeit entsprechend erteiltem Auftrag richtig ausgeführt. Stand 01.03.2013 Die Fa.Rika Innovative Ofentechnik, 4563 Micheldorf, Müllerviertel 20 bestätigt, dass die zur Verfügung gestellten persönlichen Daten ausschließlich für die interne Nutzung, Verarbeitung und Erfassung verwendet werden. Inbetriebnahmetechniker:_______________________ _______________________ _____________________ Unterschrift Ausführender...
-
Seite 32: Garantie
Diese Garantiebedingungen gelten nur für die Länder Österreich, Deutschland, Frankreich und die Schweiz. Für alle übrigen Länder gelten gesonderte Bedingungen des Importeurs. Im Sinne einer rechtzeitigen Schadensbegrenzung ist der Garantieanspruch seitens des Anspruchnehmers beim RIKA Fach- bzw. Vertragshändler durch Rechnung und Angabe von Kaufdatum, Modellnamen, Seriennummer sowie Reklamationsgrund schriftlich geltend zu machen. - Seite 33 Technische und optische Änderungen, sowie Satz- und Druckfehler vorbehalten © 2014 | RIKA Innovative Ofentechnik GmbH RIKA Innovative Ofentechnik GmbH 4563 Micheldorf / Austria, Müllerviertel 20 Telefon: +43 7582 686 - 41, Fax-DW: 43 E-Mail: verkauf@rika.at RIKA.AT...
