3. Controllo e calibrazione del laser
QUESTO CAPITOLO È IMPORTANTISSIMO: Queste sono sem-
plici istruzioni per controllare la calibrazione del laser. Si ricor-
da che il laser è uno strumento di precisione ed è quindi impor-
tante che esso sia sempre calibrato e in buone condizioni. La
precisione delle misure effettuate è sotto la completa respons-
abilità di chi utilizza lo strumento, per cui è necessario control-
lare lo strumento prima dell'inizio di ogni lavoro e soprattutto
dopo che lo strumento ha subito un colpo forte o una caduta, o
quando c'è stato uno sbalzo termico superiore a 28 gradi C).
• Come effettuare il controllo e
la calibrazione
Il laser ha 2 assi orizzontali: X e Y
Ogni asse deve essere controllato per la calibrazione. Se nec-
essario, l'asse può essere calibrato, seguendo con attenzione le
istruzioni. È inoltre possibile inviare il laser ad un centro assis-
tenza per la calibrazione.
Controllare e calibrare nel seguente ordine
Controllare entrambe le estremità dell'asse X
• Se l'asse X è calibrato, controllare le estremità dell'asse Y
• Se X deve essere calibrato, calibrare X
78
Downloaded from www.Manualslib.com
18:55 Page 78

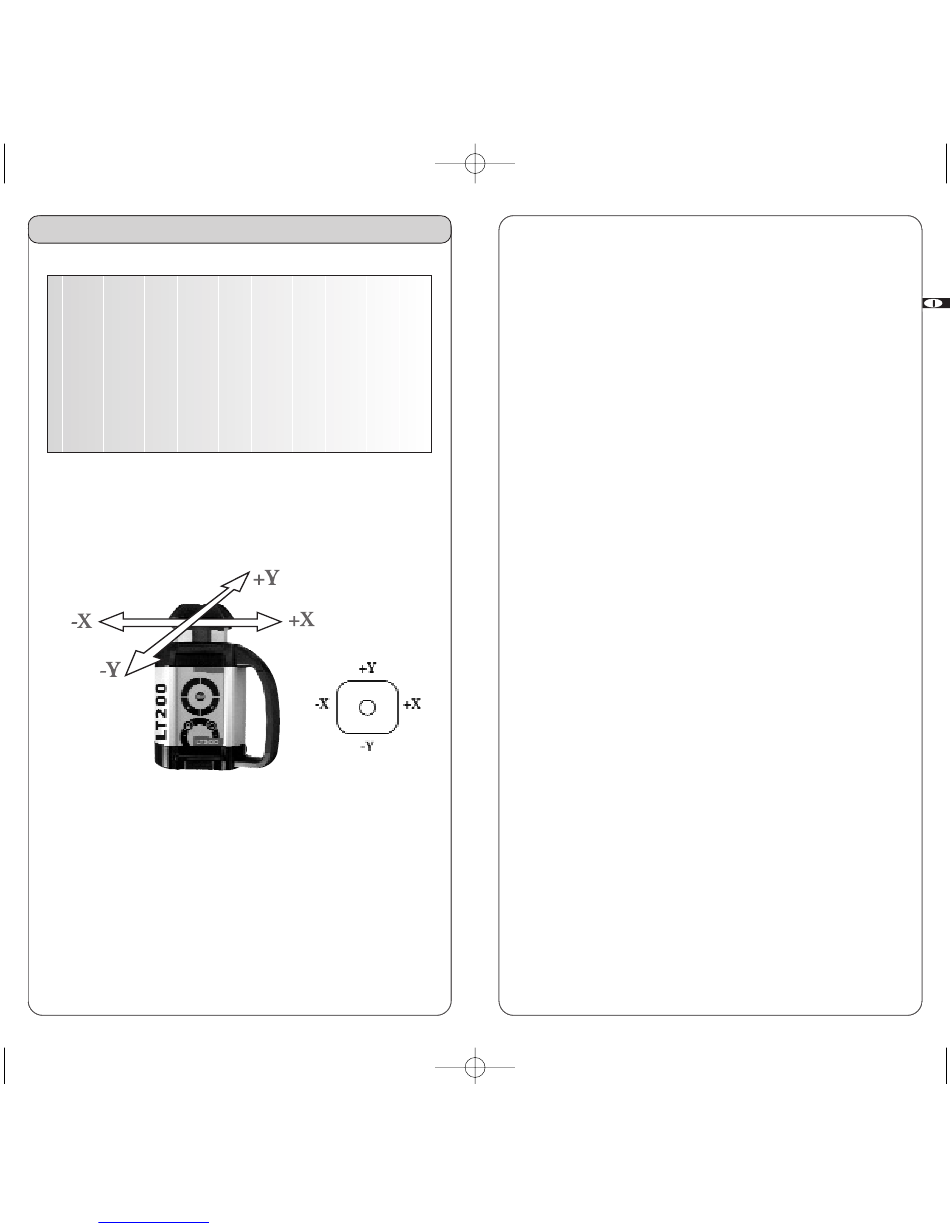

Lato anteriore del laser
manuals search engine
Controllare entrambe le estremità dell'asse Y
• Se l'asse Y è calibrato, eseguire il controllo finale di X e Y
• Se Y deve essere calibrato, calibrare Y; controllare X e Y
Controllo finale di X e Y: confrontare +X, -X, +Y, -Y
3.1 Descrizione della calibrazione
La calibrazione è elettronica e avviene mediante il
ricevitore/telecomando o il telecomando più piccolo disponibili
come optional (metodi preferiti).
Se non si è in possesso di un telecomando, si può usare anche
la tastiera del laser. Questo metodo impiegherà maggior tempo
a causa delle regolazioni automatiche del laser durante il movi-
mento. Prestare molta attenzione a non provocare vibrazioni o
movimenti del laser quando si premono i tasti, altrimenti la cali-
brazione non sarà precisa.
3.2 Indicatori lampeggianti
velocemente / lentamente
Nella modalità calibrazione, il LED X o Y sulla tastiera del laser
lampeggia lentamente.
Quando il laser si autolivella o si eseguono regolazioni, il LED
lampeggia rapidamente. Aspettare finché il LED lampeggia di
nuovo lentamente prima di procedere.
3.3 Spostamento del raggio per
la calibrazione
Quando si preme un tasto freccia per spostare il raggio verso
l'alto o verso il basso per ottenere la calibrazione adatta, effet-
tuare brevi e rapidi click. Non tenere premuto il tasto.
Dopo aver premuto il tasto, il LED lampeggia rapidamente
come reazione del laser.
