Leading Safety Standards Superior Ease of Use Reduced Cost of Ownership Operating Manual Page 2 Magnetic Stirrer MR Hei-Mix S Operating manual must be read before initial start-up. Please follow the safety instructions provided. Please keep for future reference. Original-Betriebsanleitung Seite 18 Magnetrührer MR Hei-Mix S...
Changes to the unit ..................8 Safety for the personnel ................8 Safety during use ....................8 Disposal ......................8 Device Description Device overview ....................9 MR Hei-Mix S overall view ................9 Start-Up Setting up device ....................9 Switch unit on and off ..................9 Operation Place vessels....................10 Start mixing ....................10...
Seite 3
Contents Cleaning and Maintenance Cleaning ......................11 Maintenance ....................11 Troubleshooting Possible errors and how to resolve ..............11 Assembly Electrical connections ..................12 Disassembly and Storage Dismantling, transportation and storage ..............13 Dismantling ....................13 Transportation and storage .................13 Accessories and Spare Parts Scope of delivery ....................13 Attachments Technical data ....................14 Service...
➜ Pass on the operating manual to the subsequent owner. For the current version of this operating manual in pdf format, please go to: http://www.heidolph-instruments.com/Support/Operation Manuals/ Magnetic Stirrers/All MR Hei- models/MR Hei-Mix S In addition please observe the regional regulations. Downloaded from www.Manualslib.com...
About this Document Terms and signs used In this manual you will fi nd standardized terms and signs to warn you of possible dangers or give important hints. Please take special notice to these signs to avoid personal injury or damage to the unit. The following terms and type of signs (basic drawing elements) are used: Symbol Additional term / Description...
Safety Instructions Safety Instructions General safety instructions EU Declaration of Conformity This device complies with the following EC-Directives*: ▪ 2006/42/EC Machinery Directive ▪ 2014/30/EU Electromagnetic Compatibility Directive *Also see attachment „EU Declaration of Conformity”. The device has been constructed according to state-of-the-art technology and recog- nized safety regulations.
Safety Instructions Installation / Electrical safety ▪ The device may only be connected when the mains voltage corresponds to the infor- mation on the type plate of the unit. ▪ The mains connection must be accessible at all times. ▪ Repairs may only be performed by a qualified electrician.
Safety Instructions Changes to the unit ▪ No unauthorized changes may be made to the unit. ▪ No parts may be used which have not been approved by the manufacturer. ▪ Unauthorized changes result in the EC Declaration of Conformity loosing its validity, and the unit may no longer be operated.

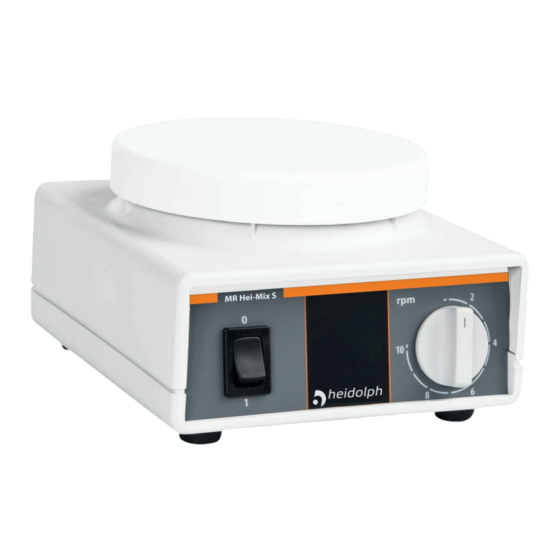

Start-Up Device Description Device overview MR Hei-Mix S overall view Top plate (magnetic field underneath Analog knob ON/OFF to set speed switch Setting up device Start-Up Warning: Magnetic field! The magnetic field beneath the top plate could cause irritations on your cardiac pacemaker, if you get too close.
Operation Operation Place vessels Caution: Risk of breakage and spillage If the vessels are not placed securely they may slip off and spill the sample. Prior to start mixing ensure that all vessels are securely placed. Accessories for round fl asks and beakers are available. ➜...
To ensure a stable position clean surface and feet with a damp cloth and ethanol regularly. Maintenance The unit is maintenance-free. Any necessary repair must be performed by an authorized Heidolph distributor. Please contact Heidolph Instruments or your local Heidolph Instruments distributor. Possible errors and how to resolve Troubleshooting Malfunctions Possible reason...
Assembly Electrical connections ▪ Repairs of any kind are allowed by qualified professional electricians only. Any improper repair can result in a dangerous situation. Contact your local Heidolph Instruments distributor for any repair you may have. Warning: Electric shock! The unit and voltage must match. The type label on the back side of the unit provides all voltage specifics.
Avoid any kind of shocks during transportation. Accessories and Spare Parts Scope of delivery Component Quantity Product number MR Hei-Mix S (230 V) 503-02000-00 Operating Manual English / German 01-005-004-60 Warranty registration / Confi rmation of condition 01-006-002-78 EC Declaration of Conformity...
Attachments Attachments Technical data MR Hei-Mix S Standard supply voltage 230 V/50 Hz or 115 V/60 Hz Supply power (W) Protection class (DIN EN 60529) IP 21 Drive Shaded pole motor Operating mode continuous Speed range (rpm) 0 - 2,200 Speed accuracy (%) ±5...
Heidolph Instruments North America Phone: 1-866-650-9604 E-mail: service@heidolph.com www.heidolphNA.com Heidolph Instruments United Kingdom Phone: 01799 - 5133-20 E-mail: service@radleys.co.uk www.heidolph-instruments.co.uk All other countries You will fi nd contact details of your local Heidolph distributor at www.heidolph.com Downloaded from www.Manualslib.com manuals search engine...
In the case of a part or manufacturing defect, the device shall be repaired or replaced free of charge under the terms of the warranty. Heidolph Instruments shall not assume liability for any damages incurred as a result of improper handling or transport.
Is the unit in a condition which does not represent any health threats for the staff of our service department? If not, which substances has the unit come into contact with? Legally binding declaration The customer is aware of being legally liable to Heidolph Instruments for any damages arising from incomplete and incorrect information. Date Signature...
Seite 18
Aufstellort ....................23 Änderungen am Gerät ................24 Sicherheit des Personals ................24 Sicherheit während der Benutzung ..............24 Entsorgung ......................24 Gerätebeschreibung Geräteübersicht....................25 MR Hei-Mix S Gesamtansicht ...............25 Inbetriebnahme Gerät aufstellen ....................25 Gerät ein- und ausschalten ................25 Bedienung Gefäße platzieren .....................26 Rührvorgang starten ..................26 Drehzahl einstellen ..................26...
Seite 19
Inhaltsverzeichnis Reinigung und Wartung Reinigung ......................27 Wartung ......................27 Fehlerbehandlung Störungen und deren Beseitigung ...............27 Montage Elektrischer Anschluss ..................28 Demontage und Lagerung Abbau, Transport und Lagerung ................29 Abbau ......................29 Transport und Lagerung ................29 Ersatzteile und Zubehör Lieferumfang ....................30 Anhang Technische Daten .....................31 Service Kontakt / Technischer Service ................32 Garantieerklärung .....................33...
Benutzer zugänglich ist. ➜ Geben Sie diese Betriebsanleitung an den Nachfolge-Besitzer weiter. Die aktuelle Version dieser Betriebsanleitung fi nden Sie auch unter: http://www.heidolph-instruments.de/Support/Bedienungsanleitungen/ Magnetrührer/ MR Hei-Mix S Beachten Sie darüber hinaus die örtlichen Bestimmungen am Aufstellort. Downloaded from www.Manualslib.com manuals search engine...
Zu diesem Dokument Symbole und Signalwörter In dieser Betriebsanleitung werden standardisierte Symbole und Signalwörter verwendet, um Sie vor Gefahren zu warnen oder Ihnen wichtige Hinweise zu geben. Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden zu vermeiden. Die folgenden Begriffe und Grundsymbole werden verwendet: Symbol Zusätzliche Signalwörter / Erläuterung Warnzeichen...
Sicherheitshinweise Sicherheitshinweise Allgemeine Sicherheitshinweise EU Konformitätserklärung Das Gerät entspricht den folgenden EG-Richtlinien*: ▪ 2006/42/EG Maschinen-Richtlinie ▪ 2014/30/EU EMV-Richtlinie *Siehe hierzu auch beigelegte „EU-Konformitätserklärung”.. Das Gerät ist nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln gebaut. Dennoch bestehen beim Installieren, Arbeiten und Instandhalten Gefahren.
Sicherheitshinweise Installation / Elektrische Sicherheit ▪ Das Gerät darf nur angeschlossen werden, wenn die vorhandene Netzspannung mit den Angaben auf dem Typschild des Gerätes übereinstimmt. ▪ Der Netzanschluss muss jederzeit leicht zugänglich sein. ▪ Reparaturen dürfen nur durch eine qualifizierte Elektrofachkraft durchgeführt werden. ▪...
Sicherheitshinweise Änderungen am Gerät ▪ Das Gerät darf nicht eigenmächtig umgebaut oder verändert werden. ▪ Bauen Sie keine Teile an oder ein, die nicht vom Hersteller zugelassen sind. ▪ Eigenmächtige Umbauten oder Veränderungen führen dazu, dass die EG-Konformitätserklärung des Geräts erlischt und das Gerät nicht mehr weiter betrieben werden darf.
Inbetriebnahme Gerätebeschreibung Geräteübersicht MR Hei-Mix S Gesamtansicht Stellplatte (darunter Magnet feld) Drehknopf zum EIN-/AUS- Einstellen Schalter der Drehzahl Gerät aufstellen Inbetriebnahme Warnung: Magnetisches Feld! Das Magnetfeld unter der Stellülatte kann eventuell zu Störungen bei Herzschrittmachern führen, wenn Sie zu nah an das Gerät kommen.
Bedienung Bedienung Gefäße platzieren Vorsicht: Bruchgefahr, Verschüttungsgefahr! Wenn die Gefäße nicht sicher stehen, können sie herunterrutschen und Ihre Probe kann verschütten. Bevor Sie den Rührvorgang starten, überzeugen Sie sich von der sicheren Platzierung der Gefäße. Es gibt Aufsätze für Rundkolben und Reagenzgläser. ➜...
Tuch und Ethanol. Wartung Das Gerät ist wartungsfrei. Eine eventuell notwendige Reparatur ist unbedingt durch einen von Heidolph Instruments autorisierten Fachmann auszuführen. Wenden Sie sich hierzu an Ihren Heidolph Händler oder eine Vertretung von Heidolph Instruments. Fehlerbehandlung Störungen und deren Beseitigung Fehler am Gerät...
Montage Montage Elektrischer Anschluss ▪ Reparaturen am Gerät dürfen nur von einem qualifizierten Elektrofachmann durchgeführt werden. Durch unsachgemäße Reparaturen können erhebliche Gefahren entstehen. Wenden Sie sich im Reparaturfall an Ihren Fachhändler. Warnung: Stromschlag-Gefahr Geräte- und Netzspannung müssen übereinstimmen. Das Typschild auf der Rückseite des Gerätes gibt die Gerätespannung an.
Demontage & Lagerung Demontage und Lagerung Abbau, Transport und Lagerung Abbau Warnung: Verletzungsgefahr! Solange das Gerät ans Netz angeschlossen ist, können Sie sich durch versehentliches Einschalten verletzen. Ziehen Sie vor Abbau des Gerätes immer zuerst den Netzstecker. ✓ Das Gerät ist ausgeschaltet. ➜...
Haben Sie nach dem Lesen der Betriebsanleitung noch Fragen zu Installation, Betrieb oder Wartung, wenden Sie sich bitte an die im folgenden genannte Adresse. Bei Reparaturen wenden Sie sich bitte vorab telefonisch an Heidolph Instruments direkt oder an Ihren autorisierten Heidolph Instruments Händler.
Garantie das Gerät kostenfrei repariert oder ersetzt. Für Schäden durch unsachgemäße Behandlung sowie Transportschäden übernimmt Heidolph Instruments keine Garantie. Garantie-Fall? ➜ Bitte informieren Sie Heidolph Instruments, wenn Sie die Garantie in Anspruch nehmen möchten. Downloaded from www.Manualslib.com manuals search engine...
Service Unbedenklichkeitserklärung ➜ Unbedenklichkeitserklärung im Reparaturfall kopieren, ausfüllen und an Heidolph Instruments senden. Angaben zum Gerät Artikelnummer Seriennummer Einsende-Grund Wurde das Gerät gereinigt, ggf. dekontaminiert/desinfiziert? Nein Befindet sich das Gerät in einem Zustand, der keine gesundheitlichen Risiken für das Reparaturpersonal darstellt?
Seite 35
Downloaded from www.Manualslib.com manuals search engine...
Seite 36
Heidolph Instruments GmbH & Co. KG. Technische Änderungen sind ohne vorherige Ankündigung vorbehalten. Diese Dokumentation unterliegt keinem Änderungsdienst, neueste Stände dieser Dokumentation fi nden Sie auf unserer Homepage. Das Urheberrecht für Texte und Bilder liegt bei Heidolph Instruments GmbH & Co. KG. Downloaded from www.Manualslib.com...
