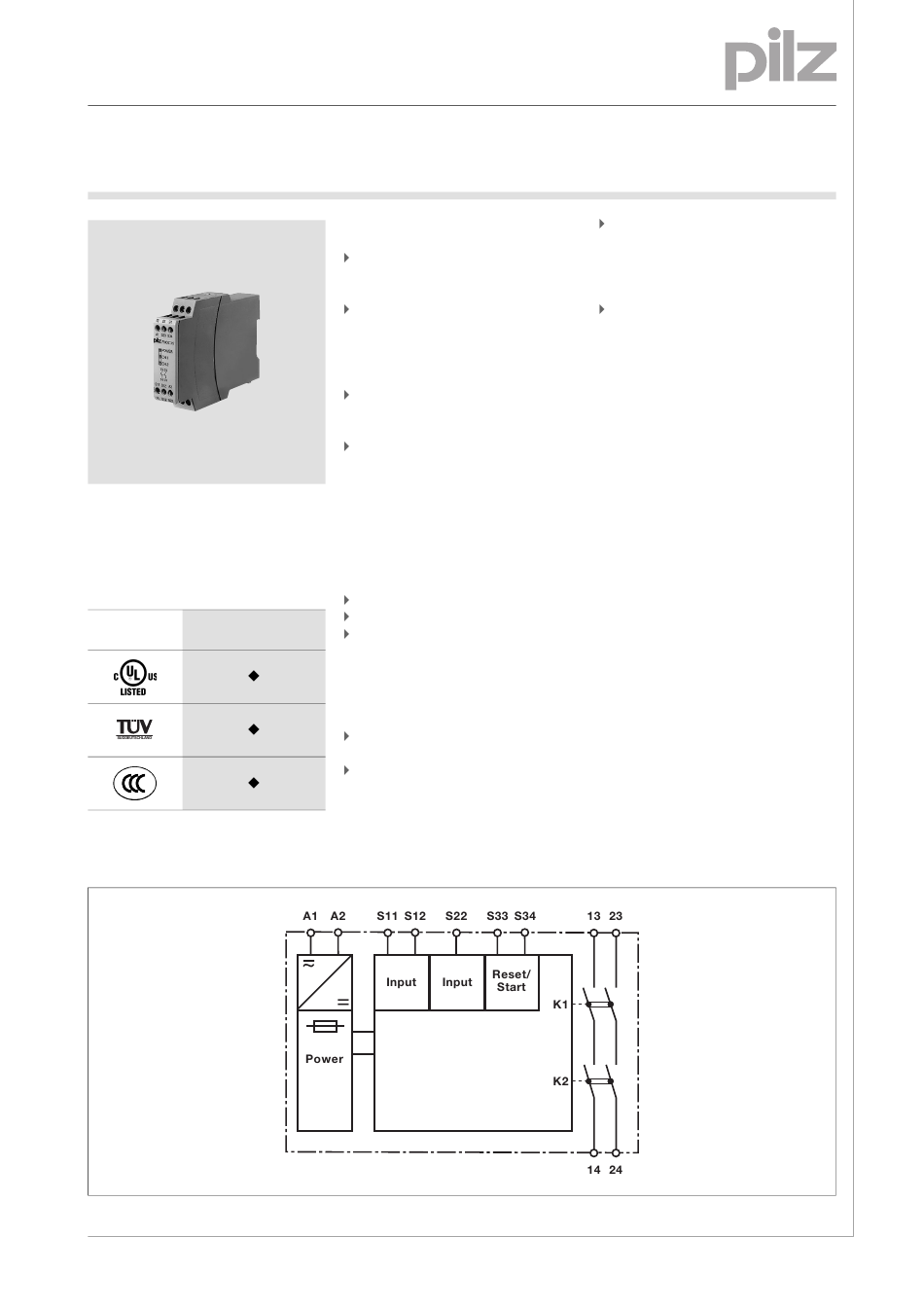

Pilz PNOZ X5 Handbuch

NOT-AUS-Schaltgeräte, Schutztürwächter
bis PL e nach EN ISO 13849-1
PNOZ X5
Gertebild
Sicherheitsschaltgerät für die Überwa- ][Bildunterschrift_NOT_Sch.tuer_Licht
chung von Not-Halt-Tastern, Schutz-
türen und Lichtschranken
Zulassungen
PNOZ X5
Zulassungen
Blockschaltbild
Pilz GmbH & Co. KG, Felix-Wankel-Straße 2, 73760 Ostfildern, Deutschland
Telefon: +49 711 3409-0, Telefax: +49 711 3409-133, E-Mail: pilz.gmbh@pilz.de
Gerätemerkmale
Relaisausgänge zwangsgeführt:
Gertemerkmale
– 2 Sicherheitskontakte (S) unver-
zögert
Anschlussmöglichkeiten für:
– Not-Halt-Taster
– Schutztürgrenztaster
– Starttaster
– Lichtschranken
LED-Anzeige für:
– Schaltzustand Kanal 1/2
– Versorgungsspannung
Gerätevarianten siehe Bestelldaten
Gerätebeschreibung
Bestimmung/Gertebeschreibung NOT-AUS, Schutzt, Lichtschr_PNOZ Das Sicherheitsschaltgerät erfüllt For-
derungen der EN 60947-5-1,
EN 60204-1 und VDE 0113-1 und darf
eingesetzt werden in Anwendungen
mit
Not-Halt-Tastern
Schutztüren
Lichtschranken
Sicherheitseigenschaften
][Sicherheitseigenschaften Schaltgerät_allgemeiner Teil Das Schaltgerät erfüllt folgende Si-
cherheitsanforderungen:
Die Schaltung ist redundant mit
Selbstüberwachung aufgebaut.
Die Sicherheitseinrichtung bleibt
auch bei Ausfall eines Bauteils wirk-
sam.
B l o c k s c h a l t b i l d
Bei jedem Ein-Aus-Zyklus der Ma-
schine wird automatisch überprüft,
ob die Relais der Sicherheitsein-
richtung richtig öffnen und schlie-
ßen.
Sicherheitseigenschaften Zusatz - Sicherung DC_PNOZ Das Gerät hat eine elektronische Si-
cherung.
