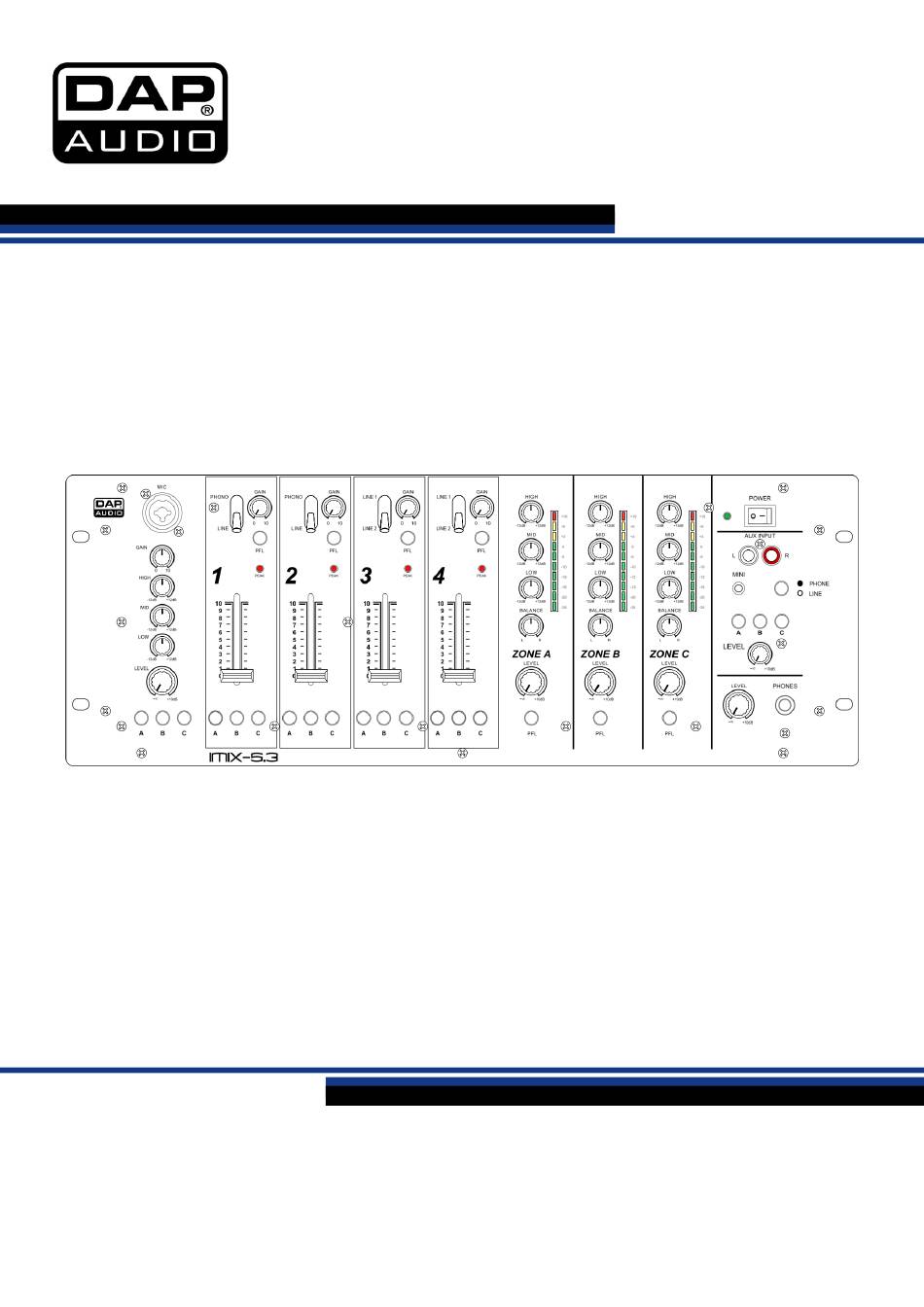

- Seite 1 HANDBUCH DEUTSCH IMIX 5.3 Ordercode: D2352 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – the Netherlands...
-
Seite 2: Inhaltsverzeichnis
IMIX 5.3 Table of contents Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Produkts ............................. 6 Übersicht ..................................6 Vorderseite ..................................6 Rückseite ..................................7 Installation ................................... 8 Funktionen .................................. -
Seite 3: Warnung
IMIX 5.3 Warnung Auspacken Packen Sie das Produkt bitte direkt nach dem Erhalt aus und überprüfen Sie es auf Vollständigkeit und Unversehrtheit. Falls Sie Transportschäden an einem oder mehreren Teilen des Produkts oder der Verpackung feststellen, benachrichtigen Sie bitte unverzüglich den Verkäufer und heben Sie das Verpackungsmaterial für eine spätere Überprüfung auf. - Seite 4 IMIX 5.3 ● Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ● Entfernen Sie die Warnungen und Informationsetiketten nicht vom Produkt. ● Der Massekontakt darf niemals abgeklebt werden.
-
Seite 5: Bestimmungsgemäßer Gebrauch
IMIX 5.3 ● Verwenden Sie ausschließlich Ersatzsicherungen des gleichen Typs und der gleichen Leistung wie die bereits enthaltenen Sicherungen. ● GARANTIE: Ein Jahr ab Kaufdatum. Bestimmungsgemäßer Gebrauch ● Dieses Gerät ist nicht für den Dauerbetrieb geeignet. Die Einhaltung regelmäßiger Betriebspausen erhöht die Lebensdauer des Geräts. -
Seite 6: Rückgabe
IMIX 5.3 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Produkts
IMIX 5.3 Beschreibung des Produkts Funktionen Der IMIX-5.3 ist ein grundlegender Mischer für die Steuerung von 3 Zonen. Er ist sehr logisch aufgebaut uns alle Funktionen sind leicht identifizierbar und zu bedienen. Jeder Kanal verfügt über 3 Ausgabetaste, mit denen er zur gewünschten Zone geroutet werden kann. Die EQ-Einstellungen können für jeden Ausgang individuell eingestellt werden und mit der PFL-Funktion kann jede Zone per Kopfhörer überwacht werden. -
Seite 8: Rückseite

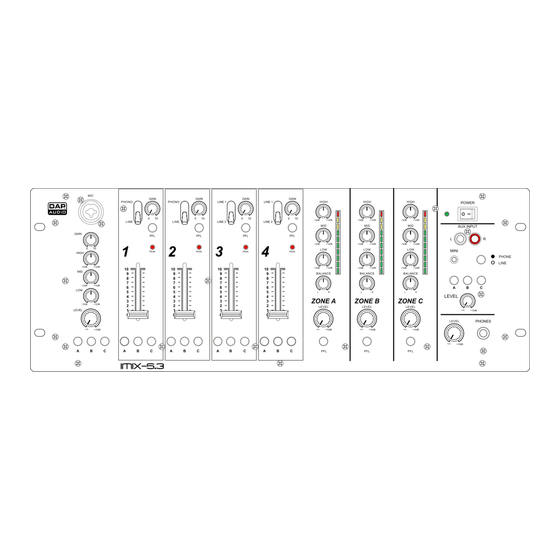

IMIX 5.3 Masterregler (mic) Kanalregler (Kanal 1-4) Mic-Eingang 1, symmetrischer Klinken-Eingang Unsymmetrischer Aux-Mini-Klinken-Eingang High-Regler (mic) Power on LED Mid-Regler (mic) Power on/off Mic Level-Regler Aux in unsymmetrischer RCA Eingang Low-Regler (mic) Phone/line Taste PFL-Taste (Kanal 1-4) VU-meter (Zone A/B/C) Kanalregler (Kanal 1-4) -
Seite 9: Installation
IMIX 5.3 Installation Entfernen Sie alle Verpackungsmaterialien von Ihrem IMIX-5.3. Versichern Sie sich, dass alle Schaumstoff- und Plastikfüllmaterialien vollständig entfernt sind. Schließen Sie alle Kabel an. Trennen Sie das System immer vom Netz, bevor Sie es reinigen oder warten. Für Schäden, die durch Nichtbeachtung entstehen, wird keine Haftung übernommen. - Seite 10 IMIX 5.3 Auswahlschalter (\Kanal 1/2) Mit diesem Schalter können Sie die Line-Eingänge oder die Phono-Eingänge dem entsprechenden Kanal zuordnen. 10. Peak LED Die Peak-LED zeigt Pegelspitzen eines Eingangskanals an. Wenn die rote LED oft blinkt oder durchgehend leuchtet, ist es sehr wahrscheinlich, dass der entsprechende Kanal geclippt wird.
- Seite 11 IMIX 5.3 17. Aux-Mini-Klinken-Eingang Unsymmetrischer Mini-Klinken-Aux-Eingang für den Anschluss eines Line/Phone-Level-Geräts. Drücken Sie die Phone/Line-Taste (21), um einen Kopfhörer oder ein Line-Level-Ausgabegerät an diesen Ausgang anzuschließen. 18. Power LED Wenn das Gerät eingeschaltet ist, leuchtet die LED grün. Wenn die LED beim Einschalten nicht aufleuchtet, überprüfen Sie, ob der AC-Adapter korrekt angeschlossen ist.
- Seite 12 IMIX 5.3 Netzeingang Die AC-Stromeingangsbuchse des IMIX-5.3. Es handelt sich um eine spezielle 3-polige Buchse. Verwenden Sie deshalb bitte ausschließlich den mitgelieferten Adapter von DAP Audio. 31. Symmetrische XLR-Ausgänge für Zone C Ausgänge zum Anschließen eines Verstärkers mit symmetrischen Eingängen.
-
Seite 13: Setup Und Betrieb
IMIX 5.3 Setup und Betrieb Befolgen Sie die unten stehenden Anweisungen, da Sie zum empfohlenen Betriebsmodus gehören. Versichern Sie sich immer, dass das Gerät für die örtliche Netzspannung geeignet ist (siehe Technische Daten), bevor Sie es an das Stromnetz anschließen. Ein für 120 V ausgelegtes Gerät darf nicht an eine Netzspannung von 230 V angeschlossen werden und umgekehrt. -
Seite 14: Wartung
IMIX 5.3 Wartung Der IMIX-5.3 von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 15: Technische Daten
IMIX 5.3 Technische Daten ● Stromversorgung: 230V AC, 50Hz ● Master-Ausgänge mit 3-Wege-Klangregelung ● Spezieller Eingang für Phone/MP3-Geräte auf der Vorderseite ● Zonenregelung für 3 symmetrische Ausgänge Eingangskanäle 1 x Mikrofon, XLR/Klinke kombiniert 7 x Line, RCA 2 x Phono, RCA 1 x Phone, 3,5mm Klinke Ausgangskanäle... -
Seite 16: Blockdiagramm
IMIX 5.3 Blockdiagramm Ordercode: D2352... -
Seite 17: Notizen
