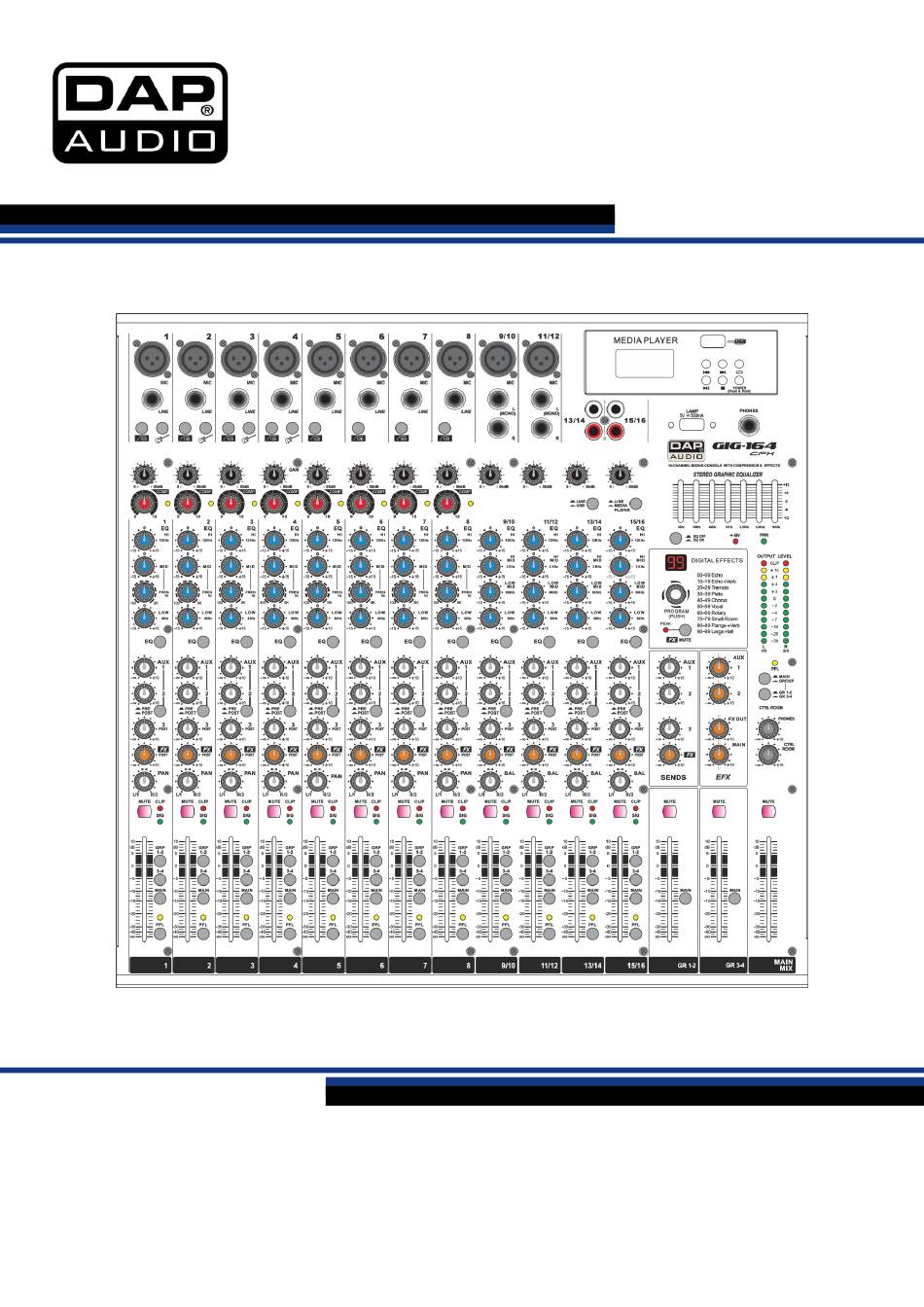

- Seite 1 HANDBUCH DEUTSCH GIG-164CFX Bestellnummer: D2287 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Elemente in Abschnitt 4 .............................16 Rück .....................................20 Medienplayer (Optional) ...............................22 Installation ..................................23 Setup und Betrieb ................................23 Vorbereitung ................................23 Setup und Verbindung ..............................23 Anschlusskabel ................................25 Preset-Liste GIG-164CFX ..............................27 Wartung .....................................28 Ersetzen der Sicherung ...............................28 Fehlersuche ..................................28 Technische Daten ................................29 Abmessungen ..................................31 Notizen ....................................32 Bestellnummer: D2287... -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: GIG-164CFX Mischpult 3-poliges IEC-Stromkabel, 1,5 m Bedienungsanleitung ... - Seite 4 GIG-164CFX WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ...
-
Seite 5: Bestimmungsgemäßer Gebrauch
GIG-164CFX Schalten Sie das System nicht sofort ein, nachdem es starken Temperaturschwankungen ausgesetzt wurde (z. B. beim Transport). Das entstehende Kondenswasser könnte das System beschädigen. Schalten Sie das System erst ein, wenn es Zimmertemperatur erreicht hat. Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und geben Sie es an Ihren DAP-Audio-Händler... -
Seite 6: Rückgabe
GIG-164CFX Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts
GIG-164CFX Beschreibung des Geräts Funktionen Das DAP GIG-164CFX ist ein professionelles und kompaktes Mischpult, das Ihnen mehr Qualität und Zuverlässigkeit als je zuvor bietet. Das Mischpult ist für Auftritte, Aufnahmen und feste PA-Installationen geeignet. Besonders geräuscharmer Mikrofon-Vorverstärker mit +48 V Phantomspeisung. -
Seite 8: Steuerelemente
GIG-164CFX Steuerelemente Elemente in Abschnitt 1 1. MIC-EINGÄNGE (CH 1 bis 11/12) Elektronisch symmetrierte XLR-Eingänge zum Anschließen von niederohmigen Mikrofonen. Der Eingang zeichnet sich durch extrem rauscharme und brummfreie Signalverarbeitung aus. Achten Sie beim Anschließen eines Mikrofons darauf, dass die Pole richtig herum angeschlossen werden. Lesen Sie immer die Anleitung des Mikrofons, das Sie anschließen wollen. - Seite 9 GIG-164CFX An den symmetrischen XLR-Eingang können Mikrofone, DI-Boxen und Mehrfachkabel angeschlossen werden. 2. LINE-EINGÄNGE (CH 1 bis 8) Elektronisch symmetrierte Eingänge (6,35 mm, Klinke) zum Anschluss eines Keyboards, CD-Players, Mischpults, etc. An diesen Line-Eingang können sowohl symmetrische als auch unsymmetrische Signalquellen angeschlossen werden.
- Seite 10 GIG-164CFX 6. KOMPRESSIONSREGLER Mit diesem Regler können Sie den Kompressionsgrad für den zugehörigen Kanal einstellen. Wenn Sie den Regler nach rechts drehen, wird die Kompression erhöht und die Ausgabeverstärkung wird automatisch angepasst. Das Ergebnis sind weichere, gleichmäßigere Dynamiken, da lautere Töne gedämpft werden, wenn die Gesamtlautstärke angehoben wird.
-
Seite 11: Elemente In Abschnitt 2
GIG-164CFX Elemente in Abschnitt 2 15. EQUALIZER Der Hochfrequenzbereich über 12 kHz wird mit einem Shelving-Filter bearbeitet. Die Bänder können mit bis zu 15 dB verstärkt oder gedämpft werden. Wenn sich der Regler in der mittigen Position befindet (0 dB), hat der Equalizer einen linearen Frequenzgang. - Seite 12 GIG-164CFX Bestellnummer: D2287...
- Seite 13 GIG-164CFX 18. AUX 2 Der AUX-Bus wird als zusätzlicher, flexibler Sendepfad für verschiedene Anwendungen verwendet. Mit dem AUX-Regler wird die Lautstärke des Busses AUX 2 angepasst. 19. PRE/POST-TASTE Wenn Sie den PRE/POST-Schalter drücken, wird der AUX-Pfad von „Post-Fader“ (nach dem Regler) auf „Pre-Fader“...
- Seite 14 GIG-164CFX Bestellnummer: D2287...
-
Seite 15: Elemente In Abschnitt 3
GIG-164CFX Elemente in Abschnitt 3 31. EQUALIZER Der Hochfrequenzbereich über 12 kHz wird mit einem Shelving-Filter bearbeitet. Die Bänder können mit bis zu 15 dB verstärkt oder gedämpft werden. Wenn sich der Regler in der mittigen Position befindet (0 dB), hat der Equalizer einen linearen Frequenzgang. - Seite 16 GIG-164CFX Bestellnummer: D2287...
-
Seite 17: Elemente In Abschnitt 4
GIG-164CFX Der Niedrigfrequenzbereich unter 80 Hz wird mit einem Shelving-Filter bearbeitet. Die Bänder können mit bis zu 15 dB verstärkt oder gedämpft werden. Wenn sich der Regler in der mittigen Position befindet (0 dB), hat der Equalizer einen linearen Frequenzgang. - Seite 18 GIG-164CFX 37. DIGITAL EFFECTS Hier wird die ausgewählte Voreinstellung angezeigt. 38. PROGRAM (PUSH) Wählen Sie mit diesem Regler den gewünschten Effekt aus. Ihnen stehen 100 Optionen zur Verfügung: Echo, Vocal, Plate und vielfältige Kombinationen von zwei Effekten. Drücken Sie die Taste, um den gewünschten Effekt zu aktivieren.
- Seite 19 GIG-164CFX 53. PFL OVERALL Diese LED leuchtet auf, wenn eine PFL-Taste gedrückt wird. Bestellnummer: D2287...
- Seite 20 GIG-164CFX 54. SCHALTER MAIN/GROUP Wenn Sie diese Taste drücken, wird das Signal von der Ausgabe GR1-2 oder GR3-4 zum Ausgang CONTROL ROOM geschickt. Wenn Sie die Taste erneut drücken, wird das Signal vom MAIN MIX zum Ausgang CONTROL ROOM geschickt.
-
Seite 21: Rück
Mikrofone an, wenn die Phantomspeisung aktiviert ist. Wenn die Phantomspeisung aktiviert ist, leuchtet die rote Phantom-LED (35). 63. USB-PORT Über diesen Anschluss können Sie das GIG-164CFX an einen PC oder Laptop anschließen. Über diesen Anschluss kann mit einer passenden Software Musik wiedergegeben oder aufgenommen werden. 64. MAIN MIX AUSGANG Symmetrische, männliche XLR-Anschlüsse zur Bereitstellung des MAIN-MIX-Signals. - Seite 22 GIG-164CFX Bestellnummer: D2287...
-
Seite 23: Medienplayer (Optional)
GIG-164CFX 71. AUX SEND 1, 2, 3, 4 Die AUX Send Ausgänge (Stereo, unsymmetrisch, 6,35 mm Klinke) geben das Signal des AUX-Busses aus. 72. INSERT-Anschluss Über die Insert-Anschlüsse (Stereo, unsymmetrisch, 6,35 mm Klinke) können externe Signalprozessoren angeschlossen werden. Schließen Sie z. B. einen Kompressor, ein Noisegate oder einen Equalizer an, um das Signal eines einzelnen Kanals zu bearbeiten. -
Seite 24: Installation
Setup und Verbindung Sie können Ihr Mischpult GIG-164CFX nun bedienen. Dennoch sollten Sie sich den folgenden Abschnitt sorgfältig durchlesen, um das Mischpult wirklich vollständig zu beherrschen. Wenn Sie nicht auf den Eingangssignalpegel, das Signalrouting und die Signalzuweisung achten, kann es zu störenden Verzerrungen, defekten Signalen oder sogar zum völligen Tonausfall kommen. - Seite 25 GIG-164CFX Stellen Sie den Ausgabepegel des Mischpultes oder des angeschlossenen Leistungsverstärkers nicht höher als auf 75% ein. Stellen Sie den Pegel CONTROL ROOM/PHONE nicht höher als auf 50% ein. Stellen Sie die EQ-Regler HI, MID und LOW in die mittige Position.
-
Seite 26: Anschlusskabel
GIG-164CFX Anschlusskabel Gehen Sie mit Ihren Kabeln vorsichtig um. Halten Sie sie an den Verbindungsteilen und vermeiden Sie Knoten und Verdrehungen, wenn Sie die Kabel einrollen. Dadurch wird Ihre Lebensdauer verlängert und ihre Funktionstüchtigkeit verbessert. Überprüfen Sie den Zustand Ihrer Kabel in regelmäßigen Abständen. - Seite 27 GIG-164CFX Bestellnummer: D2287...
-
Seite 28: Preset-Liste Gig-164Cfx
GIG-164CFX Preset-Liste GIG-164CFX Preset Beschreibung Parameter Schickt das Eingangssignal mit zeitlicher 00~09 Echo Delayzeit: 145~205 ms Verzögerung an den Ausgang. Delayzeit: 208~650 ms 10~19 Echo + Verb Echo mit Halleffekt. Ausklingzeit: 1,7~2,1 s 20~29 Tremolo Amplitudenmodulation des Signals. Frequenz: 0,6 Hz~5 Hz... -
Seite 29: Wartung
GIG-164CFX Wartung Das GIG-164CFX von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 30: Technische Daten
GIG-164CFX Technische Daten Modell: DAP Audio GIG-164CFX Stromversorgung: AC 100- 240 V 50 Hz/60 Hz Netzanschluss: IEC-Stromanschluss Nennleistung: 30 W Sicherung: T1,25AL/250V Abmessungen: 500 x 435 x 91 mm (LxBxH) Gewicht: 6,75 kg Monokanäle Mikrofoneingang: XLR, symmetrisch Frequenzgang: 10 Hz bis 55 kHz, +/-3 dB Verzerrung (THD+N): <0,03 % bei +0 dB, 22 Hz~22 kHz A-bewertet... - Seite 31 GIG-164CFX FUSSSCHALTER: SPITZE:FX SCHAFT:GND Hauptmix-Bereich Max. MAIN-MIX-Ausgabe: +22dBu XLR symmetrisch (+16dBu unsymmetrisch) AUX-Bereich: AUS bis +10 dB Faderbereich: AUS bis +10 dB PHONES-Bereich: AUS bis +10 dB CONTROL-ROOM-Bereich: AUS bis +10 dB <-80 dB@20 Hz~22 kHz A-gewichtet 1 Kanal & MAIN-Pegel: 0 dB, die Brummen &...
-
Seite 32: Abmessungen
GIG-164CFX Abmessungen Bestellnummer: D2287... -
Seite 33: Notizen
GIG-164CFX Notizen Bestellnummer: D2287... - Seite 34 ©2018 DAP Audio...
