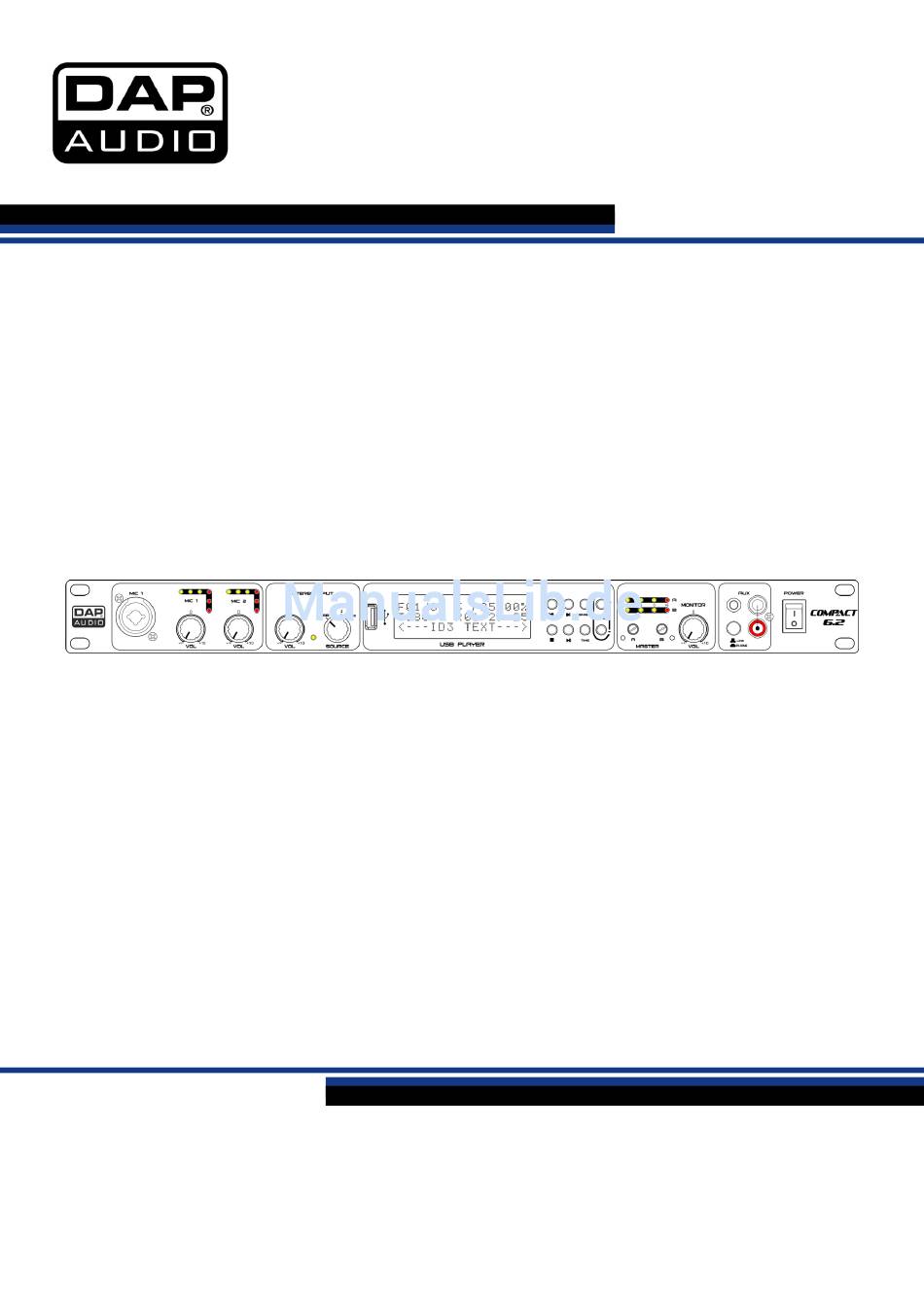

- Seite 1 HANDBUCH DEUTSCH Compact 6.2 Bestellnummer: D2320 Highlite International B.V. – Vestastraat 2 – 6468 EX – Kerkrade – Niederlande...
-
Seite 2: Inhaltsverzeichnis
Compact 6.2 Inhaltsverzeichnis Warnung ....................................2 Sicherheitshinweise ............................... 2 Bestimmungsgemäßer Gebrauch ..........................4 Netzanschlüsse ................................4 Rückgabe ..................................5 Reklamationen ................................5 Beschreibung des Geräts ..............................6 Funktionen ..................................6 Vorderseite ..................................6 Rückseite ..................................8 Installation ................................... 9 Setup und Betrieb ................................9 USB-Player .................................. -
Seite 3: Warnung
Verpackungsmaterial für eine spätere Überprüfung auf. Bewahren Sie den Karton und alles dazugehörige Verpackungsmaterial auf. Falls das Produkt zurückgegeben werden muss, stellen Sie bitte sicher, dass Sie es in der Originalverpackung zurücksenden. Lieferumfang: DAP Audio Compact 6.2 Netzadapter 2 x 15V AC, 350 mA Bedienungsanleitung Sicherheitshinweise Alle Personen, die dieses System installieren, bedienen und warten, müssen:... - Seite 4 Compact 6.2 WICHTIG: Der Hersteller haftet nicht für Schäden, die durch die Nichtbeachtung dieser Anleitung oder unbefugte Änderungen an diesem System entstehen. Das Netzkabel darf nie mit anderen Kabeln in Berührung kommen! Mit dem Netzkabel und allen Verbindungen mit dem Stromnetz sollten Sie besonders vorsichtig umgehen! ...
-
Seite 5: Bestimmungsgemäßer Gebrauch
Compact 6.2 Schalten Sie das Gerät sofort aus, wenn es nicht ordnungsgemäß funktioniert. Verpacken Sie das Gerät sorgfältig (am besten in der Originalpackung) und schicken Sie es an Ihren DAP-Audio- Händler. Reparaturen, Wartungen und elektrische Anschlüsse dürfen nur von qualifizierten Technikern durchgeführt bzw. -
Seite 6: Rückgabe
Compact 6.2 Rückgabe Ware, die zurückgegeben wird, muss in der Originalverpackung verschickt und freigemacht werden. Wir lassen keine Waren rückholen. Das Paket muss eine deutlich zu erkennende RMA-Nummer bzw. Rücksendenummer aufweisen. Alle Produkte, die keine RMA-Nummer aufweisen, werden nicht angenommen. Highlite nimmt die zurückgesendeten Waren nicht entgegen und übernimmt auch keinerlei Haftung. -
Seite 7: Beschreibung Des Geräts

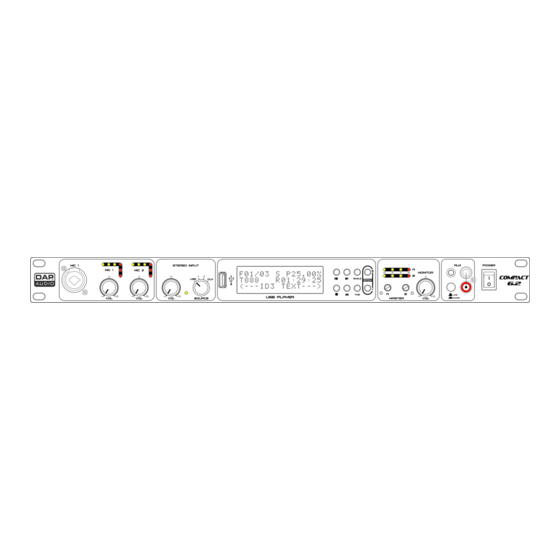

Funktionen 6 Kanäle, 1HE, Mischer/USB-Player Der Compact 6.2 ist der ideale Mischer für Fitnesseinrichtungen und Trainer. Er ist mit 2 Mikrofon- Eingängen mit integrierten Kompressor-Limitern und Hochpassfiltern ausgestattet. Dadurch sind die Trainer jederzeit gut zu verstehen, da der Dynamikumfang erweitert und Verzerrungen eliminiert werden. - Seite 8 Compact 6.2 Eingangs-Auswahlschalter Wählen Sie die gewünschte Signalquelle aus, indem Sie den Regler drehen. Sie haben die Wahl zwischen USB, Line-Eingang 1 & 2 (33, 34) und dem Aux-Eingang auf der Vorderseite (20). Peak-LED (Stereo-Eingang) Die Peak-LED zeigt die Signalspitzen eines Eingangskanals an. Wenn die rote Peak-LED häufig blinkt oder durchgehend leuchtet, ist es sehr wahrscheinlich, dass der entsprechende Kanal geclippt wird.
-
Seite 9: Rückseite
Rückseite Abb. 02 Netzteil-Anschluss AC-Stromversorgung. Verwenden Sie ausschließlich den mitgelieferten Adapter von DAP Audio. Master-Equalizer Mit dem Ausgangs-Equalizer können Sie das ausgehende Audiosignal anpassen. Der Hochton- und Tiefton-Kuhschwanzfilter haben eine Frequenz von 12 kHz bzw. 80 Hz. Der Frequenzgang des Mid- Reglers hat eine Spitze bei 2,5 kHz. -
Seite 10: Installation
Compact 6.2 Mic 1-2, Kombi-Eingang Elektronisch symmetrierter Kombieingang zum Anschließen von niederohmigen Mikrofonen. Der Eingang zeichnet sich durch eine extrem rauscharme Signalübertragung aus. Achten Sie beim Anschließen eines Mikrofons darauf, dass die Pole richtig herum angeschlossen werden. Lesen Sie immer die Anleitung des Mikrofons, das Sie anschließen wollen. Verwenden Sie immer nur einen Eingang gleichzeitig: (01) oder (36). -
Seite 11: Trackauswahl
Compact 6.2 Trackauswahl 01) Wählen Sie mit den Tasten den vorhergehenden/folgenden Track aus. Der Name und die Zeitinformationen des ausgewählten Tracks erscheinen auf dem Display. 02) Wenn Sie den ausgewählten Track schnell vor- oder zurückspulen möchten, halten Sie die Tasten gedrückt. -
Seite 12: Pitch-Auswahl
Compact 6.2 Pitch-Auswahl 01) Drücken Sie die +/- Pitch-Tasten (15), während die Wiedergabe aktiv ist, um den gewünschten Pitch einzustellen. Der Einstellungsbereich geht von -16% bis +16%. 02) Wenn Sie die ursprüngliche Abspielgeschwindigkeit wiederherstellen möchten, stellen Sie den Wert auf 0%. -
Seite 13: Verbindungsbeispiel
Compact 6.2 Verbindungsbeispiel Abb. 03 Bestellnummer: D2320... -
Seite 14: Wartung
Compact 6.2 Wartung Der Compact 6.2 von DAP Audio ist annähernd wartungsfrei. Dennoch sollte das Gerät regelmäßig gereinigt werden. Trennen Sie das Gerät vom Netz und wischen Sie es mit einem feuchten Tuch ab. Tauchen Sie das Gerät niemals in eine Flüssigkeit. Verwenden Sie keinen Alkohol oder Lösungsmittel. -
Seite 15: Technische Daten
Compact 6.2 Technische Daten Stromversorgung: 2x15V AC, 50Hz (Adapter enthalten) Leistungsaufnahme: Eingangskanäle: 2 x Mikrofon, XLR/Klinken-Kombi 2 x Line, Cinch 1 x Phone, 3,5-mm-Klinke / Cinch Ausgangskanäle: 1 x Master A Cinch, 1 x Master B, XLR/Cinch, unsymmetrisch, 1 x Monitor Cinch... -
Seite 16: Notizen
Compact 6.2 Notizen Bestellnummer: D2320... - Seite 17 Compact 6.2 Bestellnummer: D2320...
- Seite 18 ©2017 DAP Audio...
