IMIX 5.3

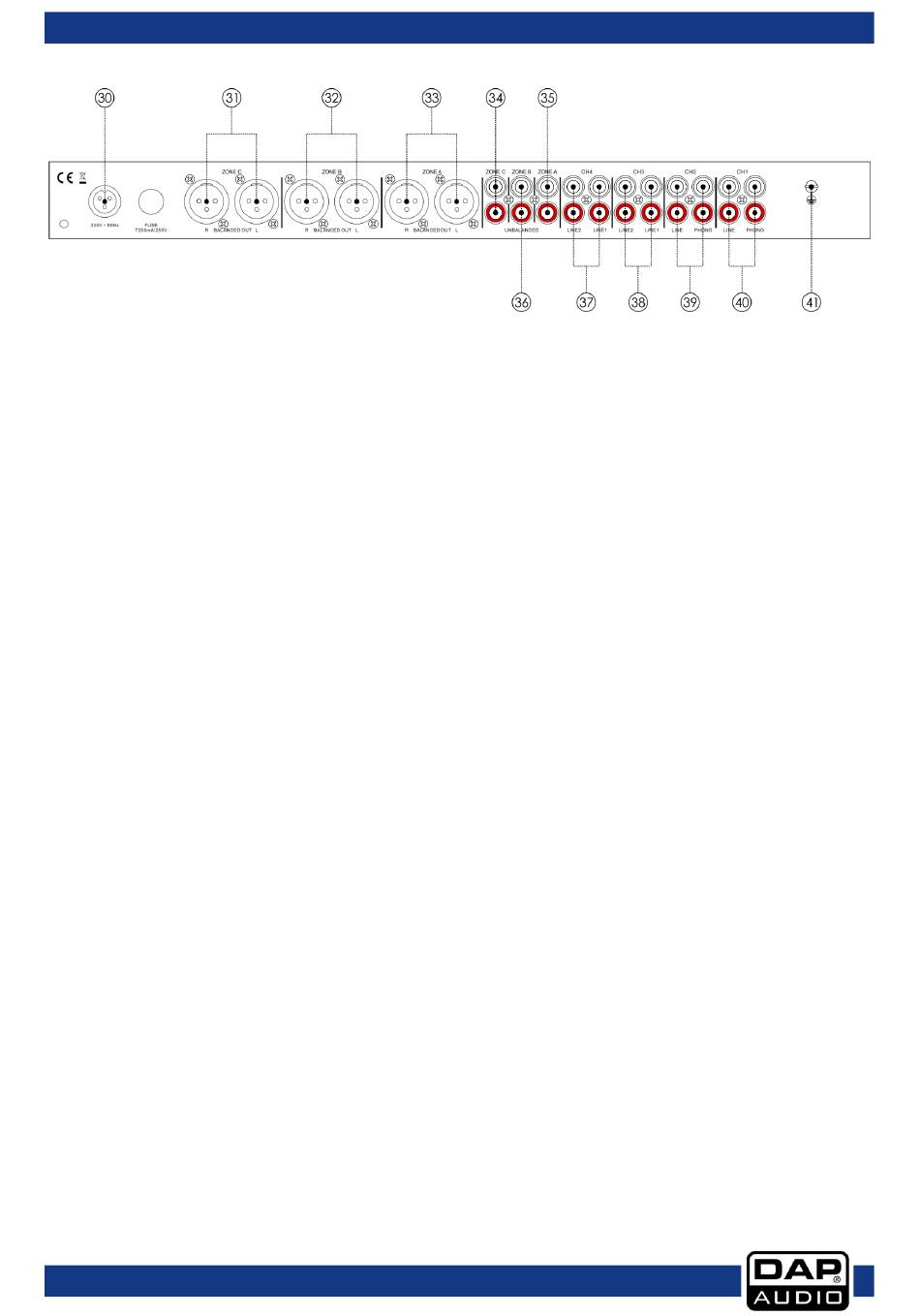

30.
Netzeingang
Die AC-Stromeingangsbuchse des IMIX-5.3. Es handelt sich um eine spezielle 3-polige Buchse. Verwenden
Sie deshalb bitte ausschließlich den mitgelieferten Adapter von DAP Audio.
31. Symmetrische XLR-Ausgänge für Zone C
Ausgänge zum Anschließen eines Verstärkers mit symmetrischen Eingängen.
32. Symmetrische XLR-Ausgänge für Zone B
Ausgänge zum Anschließen eines Verstärkers mit symmetrischen Eingängen.
33. Symmetrische XLR-Ausgänge für Zone A
Ausgänge zum Anschließen eines Verstärkers mit symmetrischen Eingängen.
34. Unsymmetrische Cinch-Ausgänge für Zone C
Use these outputs to connect an amplifier with unbalanced inputs.
35. Unsymmetrische Cinch-Ausgänge für Zone A
Use these outputs to connect an amplifier with unbalanced inputs.
36. Unsymmetrische Cinch-Ausgänge für Zone B
Use these outputs to connect an amplifier with unbalanced inputs.
37. Line-Eingang für Kanal 4, Cinch
Zum Anschließen eines Line-Level-Geräts. Mit dem zugehörigen Auswahlschalter (11) auf der Vorderseite
können Sie einen der beiden Line-Eingänge auswählen.
38. Line-Eingang für Kanal 3, Cinch
Zum Anschließen eines Line-Level-Geräts. Mit dem zugehörigen Auswahlschalter (11) auf der Vorderseite
können Sie einen der beiden Line-Eingänge auswählen.
39. Line/Phono-Line-Eingang für Kanal 2, Cinch
An den Line-Eingang können Sie ein Line-Level-Gerät anschließen. Je nach Position des Phono/Line-
Schalters (11) können Sie entweder ein Line-Level-Gerät oder einen Turntable an diesen Eingang
anschließen.
40. Line/Phono-Line-Eingang für Kanal 1, Cinch
An den Line-Eingang können Sie ein Line-Level-Gerät anschließen. Je nach Position des Phono/Line-
Schalters (11) können Sie entweder ein Line-Level-Gerät oder einen Turntable an diesen Eingang
anschließen.
41. GND-Schraube (Masse)
Zum Anschließen des Masseleiters Ihres Turntables..
Ordercode: D2352
11
