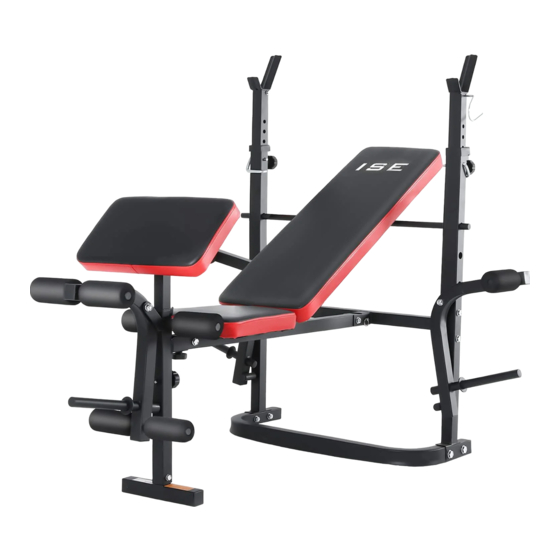

ISE SY-5430B Montageanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen

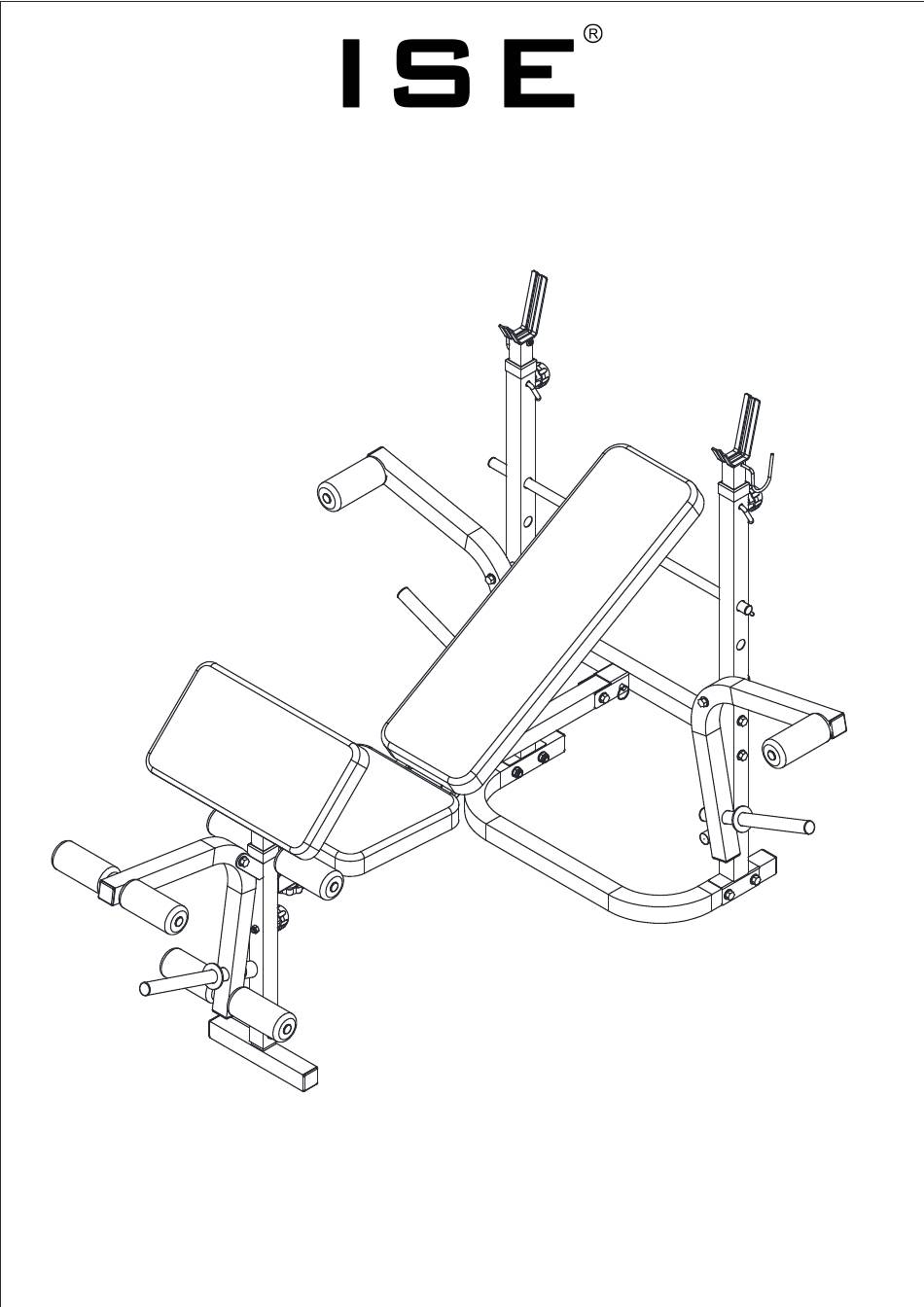

WEIGHT BENCH
SY-5430B
USER MANUAL
www.isefit.com
julien@isefit.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ISE SY-5430B

Inhaltszusammenfassung für ISE SY-5430B

  • Seite 1 WEIGHT BENCH SY-5430B USER MANUAL www.isefit.com julien@isefit.com...

  • Seite 2: Part List

    PART LIST Rear Base Rear Upright (R) Rear Upright (L) Cross Support Main Frame Butterfly Arm (R) Butterfly Arm (L) Front Base Front Upright Leg Extension Arm Cushion Support Barbell Support Backrest Adjustment Rod Backrest Support Foam Roller Post 2PCS 2PCS 3PCS Quick Pin...
  • Seite 3 ASSEMBLY INSTRUCTIONS 37 41 STEP 1: 1. Attach the Rear Upright (R&L) (2&3) to the Rear Base (1), using four M10X55mm Hex Bolts (37), eight M10 Washers (41) and four M10 Nylon Nuts (44). 2. Attach the Cross Support (4) to the Rear Upright (R&L) (2&3), using four M10X55mm Hex Bolts (37), eight M10 Washers (41) and four M10 Nylon Nuts (44).
  • Seite 4 ASSEMBLY INSTRUCTIONS STEP 2: 1. Attach the Main Frame (5) to the Cross Support (4), using one M10X60mm Hex Bolt (36), two M10 Washers (41) and one M10 Nylon Nut (44). one Quick Pin (20). 2. Attach the Front Upright (7) to the Main Frame (5), using one M10X60mm Hex Bolt (36), two M10 Washers (41) and one M10 Nylon Nut (44).
  • Seite 5 ASSEMBLY INSTRUCTIONS STEP 3: 1. Attach the Leg Extension (8) to the Front Upright (7), using one M10X60mm Hex Bolt (36), two M10 Washers (41) and one M10 Nylon Nut (44). 2. Insert the Backrest Adjustment Rod (13) into the Rear Upright (R&L) (2&3). 3.
  • Seite 6 ASSEMBLY INSTRUCTIONS STEP 4: 1. Attach the Arm Cushion (27) to the Arm Cushion Support (11), using two M8X15mm Hex Bolts (40) and two M8 Washers (42). 2. Insert the Arm Cushion Support (11) into the Front Upright (7), using one Locking Knob (long) (21).

  • Seite 7: Exploded Drawing

    EXPLODED DRAWING...
  • Seite 8 Banc de musculation SY-5430B Manuel d’utilisation www.isefit.com julien@isefit.com...

  • Seite 9: Liste Des Pièces

    Liste des pièces Base arrière Base arrière droite Base arrière gauche Support croisé Cadre principal 1 pièce 1 pièce 1 pièce 1 pièce 1 pièce Bras papillon gauche Base avant Extension jambe Bras papillon droit Base avant droite 1 pièce 1 pièce 1 pièce 1 pièce...

  • Seite 10: Instructions D'assemblage

    Instructions d’assemblage 37 41 ETAPE 1 : 1. Fixez le montant arrière (r & L) (2 & 3) à la base arrière (1) à l'aide de quatre boulons hexagonaux M10X55mm (37), de huit rondelles M10 (41) et de quatre écrous M10 en nylon (44).
  • Seite 11 ÉTAPE 2: 1. Fixez le cadre principal (5) au support transversal (4) à l'aide d'un boulon hexagonal M10X60mm (36), de deux rondelles M10 (41) et d'un écrou en nylon M10 (44). une broche rapide (20). 2. Fixez la face avant (7) au cadre principal (5) à l'aide d'un boulon hexagonal M10X60mm (36), de deux rondelles M10 (41) et d'un écrou en nylon M10 (44).
  • Seite 12 ÉTAPE 3: 1. Fixez l'extension de jambe (8) au montant avant (7), en utilisant un boulon hexagonal M10X60mm (36), deux rondelles M10 (41) et un écrou en nylon M10 (44). 2. Insérer la tige de réglage du dossier (13) dans la position verticale arrière (r & L) (2 & 3). 3.
  • Seite 13 ÉTAPE 4: 1. Fixez le coussin de bras (27) au support de coussin de bras (11), en utilisant deux boulons hexagonaux M8X15mm (40) et deux rondelles M8 (42). 2. Insérez le support de coussin de bras (11) dans le montant avant (7), en utilisant un bouton de verrouillage (long) (21).

  • Seite 14: Dessin Explosé

    Dessin explosé...
  • Seite 15 HANTELBANK SY-5430B BENUTZERHANDBUCH www.isefit.com julien@isefit.com...
  • Seite 16 STÜCKLISTE Hinterer Pfosten (R) Hinterer Pfosten (L) Querunterstützung Hauptrahmen Hinterer Sockel Schmetterlingsarm (L) Schmetterlingsarm (R) Vorderer Sockel Vorderer Pfosten Beinverlängerung Hantelstütze Armkissenstütze Backret-Einstellstange Backretstütze Schaumstoffrollenpfosten Quick Pin Butterfly Pad Tube Sicherheitshaken (R) Sicherheitshaken (L) Sicherheitshaken Verriegelungsknopf (kurz) Verriegelungsknopf (lang) Pflaumenblüten-Nuss Sitzkissen Schaumstoffrolle 25mm Vierkantstecker...
  • Seite 17 MONTAGEANLEITUNGEN 37 41 SCHRITT 1: 1. Befestigen Sie den hinteren Pfosten (R & L) (2 & 3) mit vier M10X55mm- Sechskantschrauben (37), acht M10-Unterlegscheiben (41) und vier M10-Nylonmuttern (44) am hinteren Sockel (1). 2. Befestigen Sie die Kreuzstütze (4) mit vier M10X55mm- Sechskantschrauben (37), acht M10-Unterlegscheiben (41) und vier M10-Nylonmuttern (44) am hinteren Pfosten (R &...
  • Seite 18 MONTAGEANLEITUNGEN SCHRITT 2: 1. Befestigen Sie den Hauptrahmen (5) mit einem Sechskantschrauben M10X60mm (36), zwei M10-Unterlegscheiben (41) und einer M10- Nylonmutter (44) sowie einem Quick Pin (20) an der Querstütze (4). 2. Befestigen Sie den vorderen Pfosten (7) mit einem M10X60mm- Sechskantschraube (36), zwei M10-Unterlegscheiben (41) und einer M10- Nylonmutter (44), einem M8X55mm Schlittenbolzen (38) und einer Pflaumenblütenmutter (23) am Hauptrahmen (5).
  • Seite 19 MONTAGEANLEITUNGEN SCHRITT 3: 1. Befestigen Sie die Beinverlängerung (8) mit einem M10X60-mm- Sechskantschrauben (36), zwei M10-Unterlegscheiben (41) und einer M10- Nylonmutter (44) am vorderen Pfosten (7). 2. Setzen Sie die Rückenlehnen-Einstellstange (13) in den hinteren Pfosten (R & L) (2 & 3) ein. 3.
  • Seite 20 MONTAGEANLEITUNGEN SCHRITT 4: 1. Befestigen Sie das Armkissen (27) mit zwei M8X15mm- Sechskantschrauben (40) und zwei M8-Unterlegscheiben (42) an der Armkissenstütze (11). 2. Setzen Sie die Armkissenstütze (11) mit einem Verriegelungsknopf (lang) (21) in den vorderen Pfosten (7). 3. Befestigen Sie das Sitzkissen (25) mit vier M8X15mm- Sechskantschrauben (40) und vier M8-Unterlegscheiben (42) am Hauptrahmen (5).

  • Seite 21: Zeichnung Fürs Demontieren

    ZEICHNUNG FÜRS DEMONTIEREN...

  • Seite 22: Manual Del Usuario

    BANCO DE PESAS SY-5430B MANUAL DEL USUARIO www.isefit.com julien@isefit.com...

  • Seite 23: Lista De Piezas

    LISTA DE PIEZAS Base Trasera Trasero Vertical (R) Trasero Vertical (L) Soporte Cruzado Marco Principal Base Delantera Delantero Vertical Extensión de la Pierna Brazo de Mariposa (R) Brazo de Mariposa (L) Soporte del Cojín del Brazo Soporte de Barbell Soporte de Respaldo Varilla de Ajuste del Respaldo Poste de Rodillos de Espuma 2PCS...

  • Seite 24: Instrucciones De Montaje

    INSTRUCCIONES DE MONTAJE 37 41 PASO 1: 1. Fije el Trasero Vertical (R&L) (2 & 3) a la Base Trasera (1), usando cuatro Tornillos Hexagonales M10X55mm (37), ocho Arandelas M10 (41) y cuatro Tuercas de Nylon M10 (44). 2. Fije el Soporte Cruzado (4) al Trasero Vertical (R&L) (2 & 3), usando cuatro Tornillos Hexagonales M10X55mm (37), ocho Arandelas M10 (41) y cuatro Tuercas de Nylon M10 (44).
  • Seite 25 INSTRUCCIONES DE MONTAJE PASO 2: 1. Fije el Marco Principal (5) al Soporte Cruzado (4), usando un Tornillo Hexagonal M10X60mm (36), dos Arandelas M10 (41) y una Tuerca de Nylon M10 (44). un Pasador Rápido (20). 2. Fije el Delantero Vertical (7) al Marco Principal (5), usando un Tornillo Hexagonal M10X60mm (36), dos Arandelas M10 (41) y una Tuerca de Nylon M10 (44).
  • Seite 26 INSTRUCCIONES DE MONTAJE PASO 3: 1. Fije la Extensión de la pierna (8) a la posición Vertical Delantera (7), usando un Tornillo Hexagonal M10X60mm (36), dos Arandelas M10 (41) y una Tuerca de Nylon M10 (44). 2. Inserte la Varilla de Ajuste del Respaldo (13) en el Trasero Vertical(R&L) (2 &...
  • Seite 27 INSTRUCCIONES DE MONTAJE PASO 4: 1. Fije el Cojín del Brazo (27) al Soporte del Cojín del Brazo (11), usando dos Tornillos Hexagonales M8X15mm (40) y dos Arandelas M8 (42). 2. Inserte el Soporte del Cojín del Brazo (11) en la posición Vertical Delantera (7), usando una Perilla de Bloqueo (larga) (21).
  • Seite 28 DIBUJO EXPLOSIONADO...

  • Seite 29: Manuale Utente

    BANCA DI PESO SY-5430B MANUALE UTENTE www.isefit.com julien@isefit.com...

  • Seite 30: Elenco Delle Parti

    ELENCO DELLE PARTI Base posteriore Montante Posteriore (R) Montante Posteriore (L) Supporto incrociato Cornice principale Braccio farfalle (R) Braccio farfalle (L) Base anteriore Montante Anteriore Estensione della gamba Supporto dello schienale Perno del rullo in schiuma Supporto per bilanciere Supporto del cuscino del braccio Asta di regolazione dello schienale Spilla rapida Tubo a farfalla...

  • Seite 31: Istruzioni Di Montaggio

    ISTRUZIONI DI MONTAGGIO 37 41 PASSO 1: 1. Attaccare il Montante Posteriore (R & L) (2 e 3) alla Base Posteriore (1), usando quattro Bulloni Esagonali M10X55mm (37), otto Rondelle da M10 (41) e quattro Dadi in Nylon da M10 (44). 2.
  • Seite 32 ISTRUZIONI DI MONTAGGIO PASSO 2: 1. Attaccare la cornice principale (5) al supporto incrociato (4), utilizzando un bullone esagonale M10X60mm (36), due rondelle M10 (41) e un dado in nylon M10 (44). un pin rapido (20). 2. Attaccare il Montante Anteriore (7) alla cornice Principale (5), usando un Bullone Esagonale M10X60mm (36), due Rondelle da M10 (41) e un dado in Nylon da M10 (44).
  • Seite 33 ISTRUZIONI DI MONTAGGIO PASSO 3: 1. Attaccare l’Estensione della gamba (8) al Montante Anteriore (7), usando un Bullone Esagonale M10X60mm (36), due Rondelle da M10 (41) e un dado in Nylon da M10 (44). 2. Inserire l'asta di regolazione dello schienale (13) nel Montante posteriore (R &...
  • Seite 34 ISTRUZIONI DI MONTAGGIO PASSO 4: 1. Attaccare il Cuscino Braccio (27) al Supporto del cuscino del braccio (11), usando due Bulloni Esagonali M8X15mm (40) e due Rondelle M8 (42). 2. Inserire il supporto del bracciolo (11) nel montante anteriore (7), usando una manopola di bloccaggio (lunga) (21).

  • Seite 35: Disegno Esploso

    DISEGNO ESPLOSO...
