12.10 ELEKTRISCHE ANSCHLÜSSE DER BEIDEN LICHTSCHRANKEN PH1

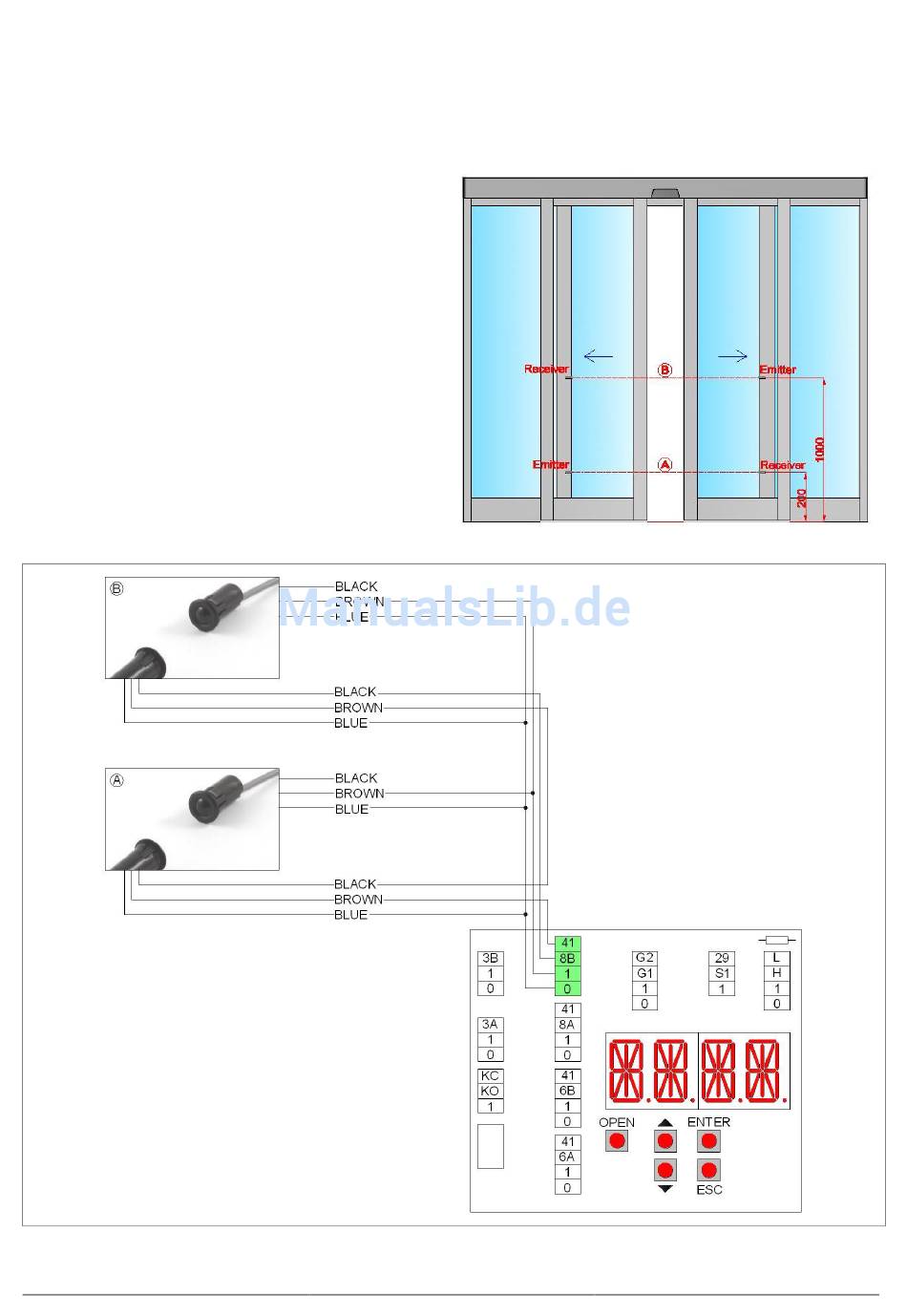

Werden zwei Lichtschrankenpaare zum Schutz der lichten Türöffnung eingesetzt, sind die Emitter und Empfänger wie in der
Abbildung gezeigt zu installieren.
Wenn die Klemmen 8A und 8B der elektronischen Steuerung beide frei sind, den elektrischen Anschlüsse wie im Kapitel 12.9
angegeben herstellen.
Sollte nur eine der beiden Klemmen 8A oder 8B verfügbar sein, die elektrischen Anschlüsse der Empfänger in Reihe
herstellen, wie in der Abbildung gezeigt.
Die Emitter [PE12CNT15] mit dem mitgelieferten grauen
Kabel wie folgt anschließen:
blauer Draht [BU-] = Klemme 0
brauner Draht [BN+] = Klemme 1
schwarzer Draht [BK] = nicht anschließen
Den Empfänger A [PE12CNT15PO] mit dem mitgelieferten
schwarzen Kabel wie folgt anschließen:
blauer Draht [BU-] = Klemme 0
brauner Draht [BN+] = Klemme 41
schwarzer Draht [BK] = brauner Draht [BN+] des Empfängers
B [PE12CNT15PO]
Den Empfänger B [PE12CNT15PO] mit dem mitgelieferten
schwarzen Kabel wie folgt anschließen:
blauer Draht [BU-] = Klemme 0
brauner Draht [BN+] = schwarzer Draht [BK] des Empfängers
A [PE12CNT15PO]
schwarzer Draht [BK] = Klemme 8A (Steckbrücke 8A-41
entfernen) oder Klemme 8B (Steckbrücke 8B-41 entfernen)
