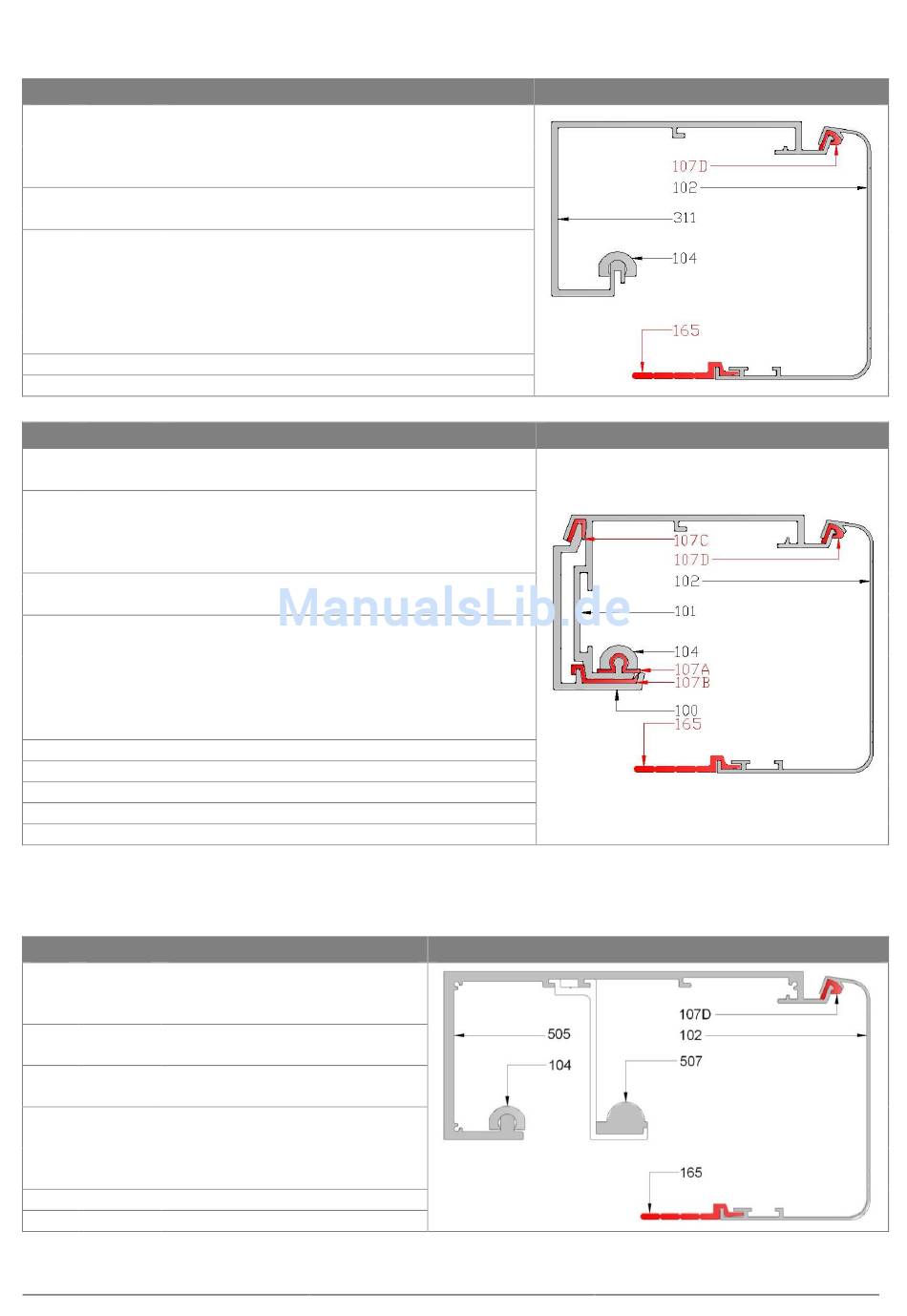

4.10 ZUSCHNITTMASSE DER PROFILE UND DICHTUNGEN
Alle für die Herstellung der Antriebe SL4 und SL5 erforderlichen Aluminiumprofile und Dichtungen müssen um 20 mm kürzer
als die Gesamtlänge des Antriebs (Ld – 20) zugeschnitten werden.
Bez. Code Beschreibung
K311G40 Laufschienenprofil aus unbehandeltem Aluminium
4020 mm
311
K311G66 Laufschienenprofil aus unbehandeltem Aluminium
6620 mm
K104A40 Schienenprofil aus eloxiertem Aluminium 4020 mm
104
K104A66 Schienenprofil aus eloxiertem Aluminium 6620 mm
K102G40 Gehäuseprofil
4020 mm
K102G66 Gehäuseprofil
102
6620 mm
K102A40 Gehäuseprofil aus eloxiertem Aluminium 4020 mm
K102A66 Gehäuseprofil aus eloxiertem Aluminium 6620 mm
107D K107D Gehäusedichtung 40 m
165 K165 Flügeldichtung 40 m
Bez. Code Beschreibung
K100A40 Trägerprofil aus eloxiertem Aluminium 4020 mm
100
K100A66 Trägerprofil aus eloxiertem Aluminium 6620 mm
K101A40 Laufschienenprofil
4020 mm
101
K101A66 Laufschienenprofil
6620 mm
K104A40 Schienenprofil aus eloxiertem Aluminium 4020 mm
104
K104A66 Schienenprofil aus eloxiertem Aluminium 6620 mm
K102G40 Gehäuseprofil
4020 mm
K102G66 Gehäuseprofil
102
6620 mm
K102A40 Gehäuseprofil aus eloxiertem Aluminium 4020 mm
K102A66 Gehäuseprofil aus eloxiertem Aluminium 6620 mm
107B K107B Untere Laufschienendichtung 40 m
107C K107C Trägerdichtung 40 m
107A K107A Schienendichtung 40 m
107D K107D Gehäusedichtung 40 m
165 K165 Flügeldichtung 40 m
Alle für die Herstellung der Teleskopantriebe SLT erforderlichen Aluminiumprofile und Dichtungen müssen um 6 mm kürzer
als die Maximallänge des Antriebs (Ld – 6) zugeschnitten werden, einschließlich der Endverschlüsse.
Nur das Schienenprofil [507] ist auf das Maß Ld – 130 zuzuschneiden.
Rif. Codice Descrizione
505 K505G66 Laufschienenprofil aus
unbehandeltem Aluminium 6620
mm
507 K507A66 Schienenprofil aus eloxiertem
Aluminium 6620 mm
104 K104A66 Schienenprofil aus eloxiertem
Aluminium 6620 mm
102 K102G66 Gehäuseprofil aus unbehandeltem
Aluminium 6620 mm
K102A66 Gehäuseprofil aus eloxiertem
Aluminium 4020 mm
107D K107D Gehäusedichtung 40 m
165 K165 Flügeldichtung 40 m
D102 DE – 20170601
aus unbehandeltem Aluminium
aus unbehandeltem Aluminium
aus eloxiertem Aluminium
aus eloxiertem Aluminium
aus unbehandeltem Aluminium
aus unbehandeltem Aluminium
18
Antrieb SL4
Antrieb SL5
Automazione SLT
