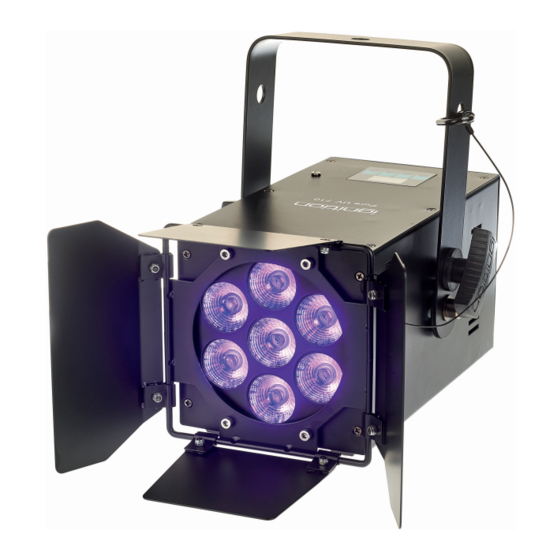

Ignition Pure UV 710 Bedienungsanleitung

Led-par
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
Pure UV 710
LED-PAR

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Ignition Pure UV 710

Inhaltszusammenfassung für Ignition Pure UV 710

  • Seite 1 Pure UV 710 LED-PAR...
  • Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 30.07.2020, ID: 477698...

  • Seite 3: Inhaltsverzeichnis

    1.3 Symbole und Signalwörter......................8 Sicherheitshinweise..........................11 Leistungsmerkmale..........................20 Installation..............................21 Inbetriebnahme............................25 Anschlüsse und Bedienelemente....................28 Bedienung..............................32 7.1 Gerät starten............................32 7.2 Hauptmenü............................32 7.3 Menüübersicht..........................43 7.4 Funktionen im 1-Kanal-DMX-Modus..................44 7.5 Funktionen im 2-Kanal-DMX-Modus..................44 Pure UV 710 LED-PAR...
  • Seite 4 Inhaltsverzeichnis 7.6 Funktionen im 4-Kanal-DMX-Modus..................45 Technische Daten............................ 47 Stecker- und Anschlussbelegungen....................49 Fehlerbehebung............................50 Reinigung..............................52 Umweltschutz............................53 Pure UV 710 LED-PAR...
  • Seite 5 Pure UV 710 LED-PAR...

  • Seite 6: Allgemeine Hinweise

    Käufer diese Anleitung erhält. Unsere Produkte und Bedienungsanleitungen unterliegen einem Prozess der kontinuierlichen Weiterentwicklung. Daher bleiben Änderungen vorbehalten. Bitte informieren Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. Pure UV 710 LED-PAR...

  • Seite 7: Weitere Informationen

    Unsere Online-Ratgeber informieren Sie ausführlich über techni‐ Online-Ratgeber sche Grundlagen und Fachbegriffe. Zur persönlichen Beratung wenden Sie sich bitte an unsere Persönliche Beratung Fach-Hotline. Sollten Sie Probleme mit dem Gerät haben, steht Ihnen der Service Kundenservice gerne zur Verfügung. Pure UV 710 LED-PAR...

  • Seite 8: Darstellungsmittel

    Am Gerät angezeigte Texte und Werte sind durch Anführungszeichen und Kursivdruck mar‐ kiert. Beispiele: „24ch“ , „OFF“ . 1.3 Symbole und Signalwörter In diesem Abschnitt finden Sie eine Übersicht über die Bedeutung der Symbole und Signal‐ wörter, die in dieser Bedienungsanleitung verwendet werden. Pure UV 710 LED-PAR...

  • Seite 9: Bedeutung

    HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird. Warnzeichen Art der Gefahr Warnung vor gefährlicher elektrischer Spannung. Pure UV 710 LED-PAR...
  • Seite 10 Allgemeine Hinweise Warnzeichen Art der Gefahr Warnung vor gefährlicher optischer Strahlung. Warnung vor schwebender Last. Warnung vor einer Gefahrenstelle. Pure UV 710 LED-PAR...

  • Seite 11: Sicherheitshinweise

    Andere Personen dürfen das Gerät nur benutzen, wenn sie von einer für ihre Sicherheit zustän‐ digen Person beaufsichtigt oder angeleitet werden. Verlängern Sie die Lebensdauer des Geräts durch regelmäßige Betriebspausen und indem Sie häufiges Ein- und Ausschalten vermeiden. Das Gerät ist nicht für den Dauerbetrieb geeignet. Pure UV 710 LED-PAR...
  • Seite 12 Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen. Sie könnten die Teile verschlucken und daran ersticken! Lassen Sie Kinder nicht unbeaufsichtigt elektrische Geräte benutzen. Pure UV 710 LED-PAR...
  • Seite 13 Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker. Pure UV 710 LED-PAR...
  • Seite 14 Augenverletzungen durch hohe Lichtintensität Blicken Sie niemals direkt in die Lichtquelle. WARNUNG! Gefahr eines epileptischen Anfalls Lichtblitze (strobe effects) können bei empfindlichen Menschen epileptische Anfälle auslösen. Empfindliche Menschen sollten es vermeiden, auf blinkendes Licht zu blicken. Pure UV 710 LED-PAR...
  • Seite 15 Das Sicherungsseil muss außerhalb des Flügeltors verlaufen und darf den Lichtaustritt nicht beeinträchtigen. HINWEIS! Brandgefahr Decken Sie das Gerät oder die Lüftungsschlitze niemals ab. Montieren Sie das Gerät nicht direkt neben einer Wärmequelle. Halten Sie das Gerät von offenem Feuer fern. Pure UV 710 LED-PAR...
  • Seite 16 Außentemperaturen). Staub und Schmutzablagerungen im Inneren können das Gerät beschädigen. Das Gerät sollte bei entsprechenden Umgebungsbedingungen (Staub, Rauch, Nikotin, Nebel usw.) regelmäßig von qualifiziertem Fachpersonal gewartet werden, um Schäden durch Überhitzung und andere Fehlfunktionen zu vermeiden. Pure UV 710 LED-PAR...
  • Seite 17 Brands zu verringern. HINWEIS! Mögliche Schäden durch Einbau einer falschen Sicherung Der Einsatz von Sicherungen eines anderen Typs kann zu schweren Schäden am Gerät führen. Es besteht Brandgefahr! Es dürfen ausschließlich Sicherungen des gleichen Typs eingesetzt werden. Pure UV 710 LED-PAR...
  • Seite 18 Schäden am Gerät kommen. Schließen Sie nur so viele Geräte an die Ausgangsbuchse an, dass die maximale Stromaufnahme nicht überschritten wird. Achten Sie auf die richtige Dimensionierung (Aderquerschnitt) der verwendeten Netzkabel aller in Reihe geschalteter Geräte. Pure UV 710 LED-PAR...
  • Seite 19 Bodens reagieren und nach einiger Zeit dunkle Schatten hinterlassen, die sich nicht wieder entfernen lassen. Bitte bringen Sie die Gummifüße im Zweifelsfall nicht in direkten Kontakt mit Ihrem Boden und benutzen Sie Filzschoner oder einen Teppich als Unterlage. Pure UV 710 LED-PAR...

  • Seite 20: Leistungsmerkmale

    Technologisch bedingt, verringert sich die Lichtleistung von LEDs im Lauf ihrer Lebensdauer. Dieser Effekt steigt mit höherer Betriebstemperatur. Sie können die Nutzungsdauer der Leuchtmittel verlängern, indem Sie für ausreichende Belüftung sorgen und die LEDs mit mög‐ lichst niedriger Helligkeit betreiben. Pure UV 710 LED-PAR...

  • Seite 21: Installation

    Sichern Sie das Gerät immer durch eine zweite Befestigung, zum Bei‐ spiel ein Sicherheitsfangseil oder eine Sicherungskette. Sichern Sie das Flügeltor nach der Montage durch ein Sicherungsseil am Schein‐ werfer. Das Sicherungsseil muss außerhalb des Flügeltors verlaufen und darf den Lichtaustritt nicht beeinträchtigen. Pure UV 710 LED-PAR...

  • Seite 22: Überhitzungsgefahr

    Die Umgebungstemperatur muss immer unter 40 °C liegen. HINWEIS! Verwendung von Stativen Wenn das Gerät auf ein Stativ montiert wird, achten Sie auf sicheren Stand und darauf, dass das Gewicht des Geräts die zulässige Tragkraft des Stativs nicht über‐ steigt. Pure UV 710 LED-PAR...
  • Seite 23 Benutzen Sie zur Befestigung die dafür vorgesehenen Öffnungen des zweiteiligen Bügels. Arbeiten Sie immer von einer stabilen Plattform aus, wenn Sie das Gerät installieren, bewegen oder Wartungsarbeiten daran durchführen. Dabei muss der Bereich unterhalb des Geräts abgesperrt sein. Das Sicherheitsfangseil muss am Bügel befestigt werden. Pure UV 710 LED-PAR...
  • Seite 24 Installation Bitte beachten Sie, dass dieses Gerät nicht an einen Dimmer angeschlossen werden darf. Pure UV 710 LED-PAR...

  • Seite 25: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Stellen Sie alle Verbindungen her, solange das Gerät ausgeschaltet ist. Benutzen Sie für alle Verbindungen hochwertige Kabel, die möglichst kurz sein sollten. Verlegen Sie die Kabel so, dass sich keine Stolperfallen bilden. Pure UV 710 LED-PAR...
  • Seite 26 DMX-Geräts. Verbinden Sie den Ausgang des ersten DMX-Geräts mit dem Eingang des zweiten und so weiter, um eine Reihenschaltung zu bilden. Stellen Sie sicher, dass der Ausgang des letzten DMX-Geräts in der Kette mit einem Widerstand (110 Ω, ¼ W) abge‐ schlossen ist. Pure UV 710 LED-PAR...
  • Seite 27 Show. Diese Funktion ist besonders nützlich, um eine Show ohne großen Pro‐ grammieraufwand zu starten. Verbinden Sie den DMX-Ausgang des Master-Geräts mit dem DMX-Eingang des ersten Slave-Geräts. Verbinden Sie anschließend den DMX-Ausgang des ersten Slave-Geräts mit dem DMX-Eingang des zweiten Slave-Geräts und so weiter. Pure UV 710 LED-PAR...

  • Seite 28: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Übersicht Pure UV 710 LED-PAR...
  • Seite 29 1 Bügel zum Aufhängen oder Aufstellen 2 Bedientasten [MENU] Aktiviert das Hauptmenü bzw. ein Untermenü. Erhöht bzw. verringert den angezeigten Wert um eins. [ENTER] Bestätigt einen ausgewählten Wert. 3 Display 4 Feststellschraube für die Bügel 5 Flügeltore Pure UV 710 LED-PAR...
  • Seite 30 Anschlüsse und Bedienelemente Rückseite Pure UV 710 LED-PAR...
  • Seite 31 7 [DMX OUT] DMX-Ausgang 8 Fangseilöse 9 [POWER OUT] Verriegelbare Ausgangsbuchse (Power Twist) für das Spannungsversorgungskabel zum nächsten Gerät (Ausgangs‐ strom max. 16 A) 10 [POWER IN] Verriegelbare Eingangsbuchse (Power Twist) für das Spannungsversorgungskabel 11 Sicherungshalter Pure UV 710 LED-PAR...

  • Seite 32: Bedienung

    Parameter auszuwählen bzw. den jeweils angezeigten Wert zu ändern. Wenn das Display den gewünschten Parameter bzw. Wert anzeigt, drücken Sie [ENTER], um in das jeweilige Untermenü zu gelangen oder einen neuen Wert zu bestätigen. Um ohne Ände‐ rungen zur vorherigen Menüebene zurückzukehren, drücken Sie [MENU]. Pure UV 710 LED-PAR...
  • Seite 33 Sie [ENTER], um die Auswahl zu bestätigen. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Die fol‐ gende Tabelle zeigt für die verschiedenen DMX-Modi die jeweils höchste mögliche DMX- Adresse. Modus Höchste mögliche DMX-Adresse 1-Kanal-Modus 2-Kanal-Modus 4-Kanal-Modus Pure UV 710 LED-PAR...
  • Seite 34 Pfeiltasten zwischen 1-Kanal-Modus, 2-Kanal-Modus und 4-Kanal-Modus (Anzeige „1CH“ , „2CH“ oder „4CH“ ). Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen. Stellen Sie sicher, dass diese Nummer zur Konfiguration Ihres DMX-Controllers passt. Pure UV 710 LED-PAR...

  • Seite 35: Funktion

    Drücken Sie [ENTER], um die Auswahl zu bestätigen. Diese Einstellung ist nur relevant, wenn das Gerät nicht mittels DMX gesteuert wird. Das Gerät kann im Stand-Alone-Modus arbeiten oder angeschlossene Geräte des gleichen Typs steuern, die als Slave konfiguriert sein müssen. Pure UV 710 LED-PAR...
  • Seite 36 Wählen Sie mit den Pfeiltasten „On“ , um die Displayanzeige um 180° zu drehen. Wählen Sie mit den Pfeiltasten „Off“ , um die Displayanzeige in die Standardposition zu drehen. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen. Pure UV 710 LED-PAR...
  • Seite 37 Wählen Sie mit den Pfeiltasten „On“ , um die Hintergrundbe‐ leuchtung der Displayanzeige dauerhaft zu aktivieren. Wählen Sie mit den Pfeiltasten „Off“ , um die Hintergrundbeleuchtung der Displayanzeige zu deaktivieren. Wenn das Display den gewünschten Wert anzeigt, drücken Sie [ENTER], um die Auswahl zu bestätigen. Pure UV 710 LED-PAR...
  • Seite 38 Gerät dunkel geschaltet. „Emergency Light“ Bei Ausfall der DMX-Steue‐ rung wird eine Notbeleuch‐ tung eingeschaltet. Drücken Sie eine der Pfeiltasten so oft, bis das Display den gewünschten Wert anzeigt. Drücken Sie [ENTER], um die Auswahl zu bestätigen. Pure UV 710 LED-PAR...
  • Seite 39 „ Linear“ Linearer Verlauf „ Exponential“ Exponentieller Verlauf „Logarithmic“ Logarithmischer Verlauf „S-Curve“ S-kurvenförmiger Verlauf Drücken Sie eine der Pfeiltasten so oft, bis das Display den gewünschten Wert anzeigt. Drücken Sie [ENTER], um die Auswahl zu bestätigen. Pure UV 710 LED-PAR...
  • Seite 40 LED ist aktiviert. „Halogen“ Die Imitation des Dimmver‐ haltens für Glühlicht ist akti‐ viert. Drücken Sie eine der Pfeiltasten so oft, bis das Display den gewünschten Wert anzeigt. Drücken Sie [ENTER], um die Auswahl zu bestätigen. Pure UV 710 LED-PAR...

  • Seite 41: Gerät Auf Werkseinstellungen Zurücksetzen

    Drücken Sie [MENU]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „System Info“ anzeigt. Drücken Sie [ENTER]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „Firmwre“ anzeigt. Drücken Sie [ENTER]. Das Display zeigt die aktuell verwendete Firmwareversion an. Pure UV 710 LED-PAR...
  • Seite 42 Drücken Sie [MENU]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „System Info“ anzeigt. Drücken Sie [ENTER]. Drücken Sie eine der Pfeiltasten so oft, bis das Display „Operation Hours“ anzeigt. Drücken Sie [ENTER]. Das Display zeigt die Anzahl der Betriebsstunden an. Pure UV 710 LED-PAR...

  • Seite 43: Menüübersicht

    Bedienung 7.3 Menüübersicht Pure UV 710 LED-PAR...

  • Seite 44: Funktionen Im 1-Kanal-Dmx-Modus

    Dimmer (0 % bis 100 %) 7.5 Funktionen im 2-Kanal-DMX-Modus Kanal Wert Funktion 000… 255 Dimmer (0 % bis 100 %) 000… 005 LEDs eingeschaltet 006… 250 Strobe-Effekt, Geschwindigkeit ansteigend von 1 Hz bis 20 Hz Pure UV 710 LED-PAR...

  • Seite 45: Funktionen Im 4-Kanal-Dmx-Modus

    Zufällig sinkende Helligkeit, Geschwindigkeit ansteigend 080 … 102 Zufälliger Strobe-Effekt, Geschwindigkeit ansteigend 103 … 127 Unterbrechungseffekt, 5 s bis 1 s 128 … 250 Strobe-Effekt, Geschwindigkeit ansteigend von 1 Hz bis 20 Hz 251 … 255 LEDs eingeschaltet Pure UV 710 LED-PAR...
  • Seite 46 006 … 127 Dimmverhalten LED 128 … 255 Dimmverhalten Glühlicht Dimmerkurven 000 … 005 ohne Funktion 006 … 063 Linearer Verlauf 064 … 127 Exponentieller Verlauf 128 … 191 Logarithmischer Verlauf 192 … 255 S-kurvenförmiger Verlauf Pure UV 710 LED-PAR...

  • Seite 47: Technische Daten

    Ansteuerung Tasten und Display am Gerät Anzahl der DMX-Kanäle 1, 2, 4 Eingangsanschlüsse Spannungsversorgung Verriegelbare Eingangs‐ buchse (Power Twist) DMX-Ansteuerung XLR-Einbaustecker, 3-polig Ausgangsanschlüsse Spannungsversorgung Verriegelbare Ausgangs‐ buchse (Power Twist) Ausgangsstrom max. 16 A DMX-Ansteuerung XLR-Einbaubuchse, 3-polig Pure UV 710 LED-PAR...
  • Seite 48 IP20 Montageoptionen hängend, stehend Abmessungen (B × H × T) 125 mm × 125 mm × 230 mm Gewicht 3,5 kg Umgebungsbedingungen Temperaturbereich 0 °C…40 °C Relative Luftfeuchte 50 %, nicht kondensierend Weitere Informationen Akku-Betrieb Nein Pure UV 710 LED-PAR...

  • Seite 49: Stecker- Und Anschlussbelegungen

    Eine dreipolige XLR-Buchse dient als DMX-Ausgang, ein dreipoliger XLR-Stecker dient als DMX- Eingang. Die unten stehende Zeichnung und die Tabelle zeigen die Pinbelegung einer dazu passenden Kupplung. Belegung Masse (Abschirmung) Signal invertiert (DMX–, „Cold“) Signal (DMX+, „Hot“) Pure UV 710 LED-PAR...

  • Seite 50: Fehlerbehebung

    Kabel und keine normalen Mikrofonkabel. Verbinden Sie den DMX-Eingang oder -Ausgang niemals mit Audiogeräten wie Mischpulten oder Verstärkern. Nachfolgend sind einige Probleme aufgeführt, die während des Betriebs vorkommen können. Hier finden Sie einige Vorschläge zur einfachen Fehlerbehebung: Pure UV 710 LED-PAR...
  • Seite 51 Hochspannungskabeln liegen, die Schäden oder Störungen bei einem DMX-Schnittstellenschaltkreis ver‐ ursachen könnten. Sollten die hier gegebenen Hinweise nicht zum Erfolg führen, wenden Sie sich bitte an unser Service Center. Die Kontaktdaten finden Sie unter www.thomann.de. Pure UV 710 LED-PAR...

  • Seite 52: Reinigung

    Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie ausschließlich pH-neutrale, lösungsmittelfreie und nicht scheuernde Reinigungsmittel. Wischen Sie das Gerät mit einem nur leicht ange‐ feuchteten fusselfreien Tuch ab. Pure UV 710 LED-PAR...

  • Seite 53: Umweltschutz

    Fassung. Entsorgen Sie Ihr Altgerät nicht mit dem normalen Hausmüll. Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. Pure UV 710 LED-PAR...
  • Seite 54 Notizen Pure UV 710 LED-PAR...
  • Seite 56 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
