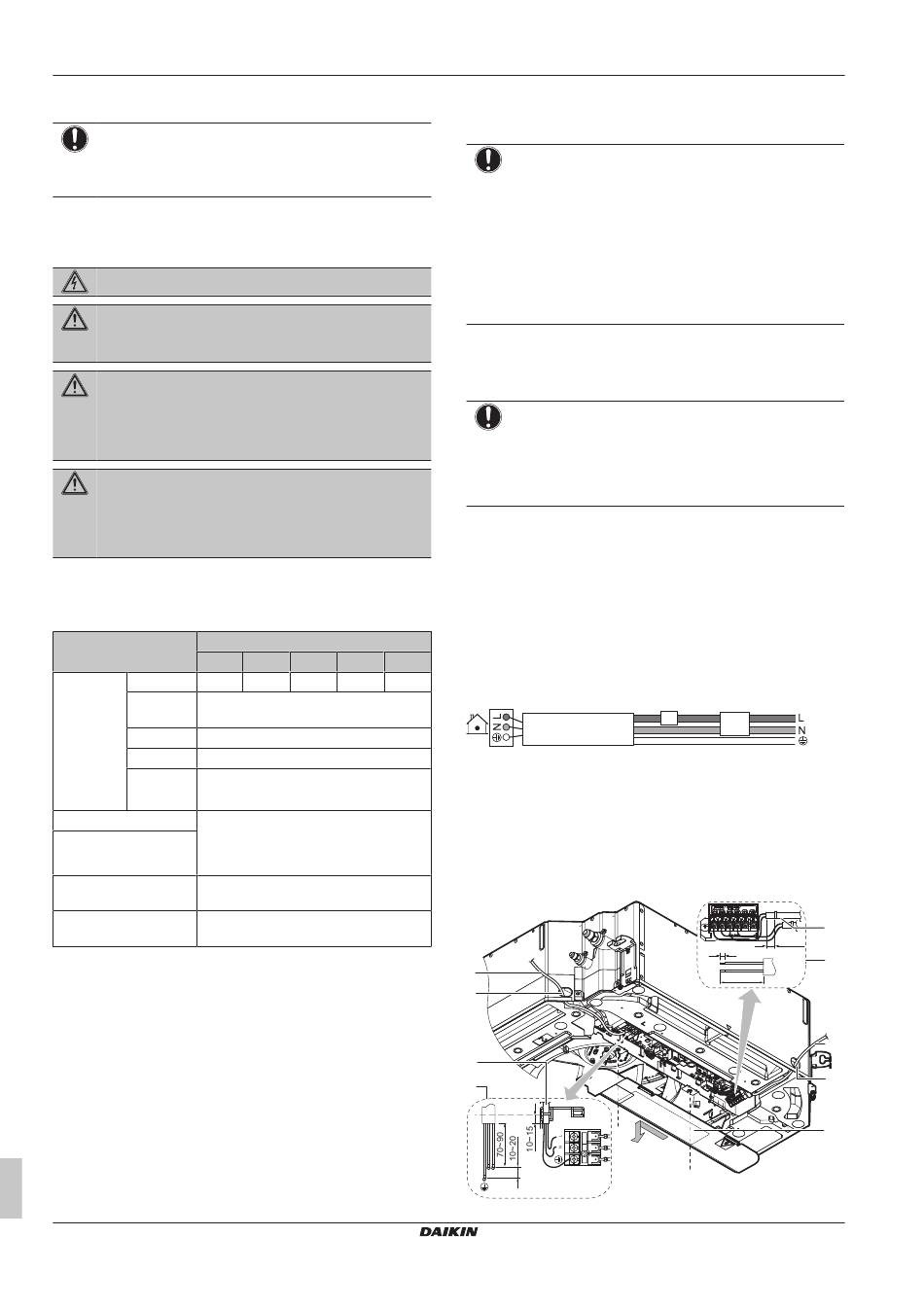

14 Elektroinstallation

4 Den Bereich vom Sockel des Geräts bis zur Spitze der
Überwurfmutter mit dem Dämmungskissen umwickeln.
HINWEIS
Darauf achten, dass alle Kältemittelleitungen isoliert
werden. An jeder frei liegenden Rohrleitung könnte
Feuchtigkeit kondensieren.
14 Elektroinstallation
GEFAHR: STROMSCHLAGGEFAHR
WARNUNG
Verwenden Sie für die Stromversorgungskabel IMMER ein
mehradriges Kabel.
WARNUNG
Verwenden Sie einen allpoligen Abschalter mit einer
Kontakttrennung von mindestens 3 mm der bei einer
Überspannungssituation der Kategorie III die komplette
Trennung gewährleistet.
WARNUNG
Bei Beschädigungen des Stromversorgungskabels MUSS
dieses vom Hersteller, dessen Vertreter oder einer
entsprechend qualifizierten
werden, um Gefährdungsrisiken auszuschließen.
14.1 Spezifikationen der
Standardelektroteile
Komponente
20~40 50+63
(a)
Stromversor MCA 0,3 A
gungskabel
Elektrische
Spannung
Phase
Frequenz
Kabelstärk
en
Übertragungskabel 0,75 bis 1,25 mm
Kabel
Benutzerschnittstelle
Benutzerschnittstelle - maximal 500 m
Empfohlene bauseitige
Sicherung
Fehlerstrom Gerät Muss den geltenden gesetzlichen
(a)
MCA=Mindest-Strombelastbarkeit im Schaltkreis. Die
angegebenen Werte sind Maximalwerte (exakte Werte siehe
elektrische Daten der Inneneinheit).
Installations- und Betriebsanleitung
20
Fachkraft ausgewechselt
Klasse
80 100 125
0,4 A 0,6 A 0,8 A 1,3 A
220~240 V
1~
50/60 Hz
2
1,5 mm (3-adriges Kabel)
H07RN-F (60245 IEC 66)
2
(2‑adriges Kabel)
H05RN-F (60245 IEC 57)
6 A
Vorschriften entsprechen
14.2 Die elektrischen Leitungen an die
Inneneinheiten anschließen
HINWEIS
▪ Halten Sie sich
Lieferumfang der Einheit enthalten, auf der Innenseite
der Wartungsblende).
▪ Weitere Informationen zum Anschließen des optionalen
Geräts finden Sie in der Installationsanleitung, die zum
Lieferumfang des optionalen Geräts gehört.
▪ Achten Sie darauf,
Anbringung der Wartungsblende NICHT durch Kabel
behindert wird.
Es ist wichtig, Stromversorgungskabel und Übertragungskabel
örtlich getrennt zu verlegen. Damit keine elektromagnetischen
Interferenzen und Störungen auftreten, sollten die beiden Kabel
STETS mindestens 50 mm entfernt voneinander sein.
HINWEIS
Stromversorgungskabel und Übertragungskabel müssen
unbedingt örtlich voneinander getrennt verlegt werden.
Stromversorgungskabel und Übertragungskabel dürfen
sich überkreuzen, aber sie dürfen NICHT direkt parallel
nebeneinander verlaufen.
1 Die Wartungsblende abnehmen.
2 Kabel der Benutzerschnittstelle: Das Kabel durch den
Rahmen führen und an der Klemmleiste anschließen (Symbole
P1, P2), dann das Kabel mit einem Kabelbinder fixieren.
3 Übertragungskabel: Das Kabel durch den Rahmen führen und
an der Klemmleiste anschließen (darauf achten, dass die
Symbole F1, F2 mit den Symbolen auf der Außeneinheit
übereinstimmen), dann das Kabel mit einem Kabelbinder
fixieren.
4 Stromversorgungskabel: Das Kabel durch den Rahmen
führen und an der Klemmleiste anschließen (L, N, Erde).
a Hauptschalter
b Fehlerstrom Gerät
5 Das kleine Dämmungskissen (Zubehör) teilen und um die Kabel
wickeln, um zu verhindern, dass von außen Wasser in das
Gerät eindringen kann.
6 Alle Zwischenräume dicht machen (bauseitig zu liefern), damit
keine Kleintiere ins System gelangen können.
7 Die Wartungsblende wieder anbringen.
c
b
d
c
an den Elektroschaltplan (im
dass die ordnungsgemäße
a
b
10~15
7
70~90
(mm)
FXFA20~125A2VEB
VRV System Klimaanlage
3P599604-1B – 2020.06
