1. Аудиосистема высокого разрешения поддерживает функцию распознавания
разъема, но для е правильной работы необходимо, чтобы провод панели корпуса
поддерживал передачу сигналов HDA. Инструкции по установке системы см. в
этом руководстве и руководстве на корпус.
2. При использовании аудиопанели AC'97 подключите ее к аудиоколодке передней
панели, как указано далее:
A. Подключите Mic_IN (MIC) к MIC2_L.
B. Подключите Audio_R (RIN) к OUT2_R, Audio_L (LIN) к OUT2_L.
C. Подключите провод заземления (GND) к контакту заземления (GND).
D. Контакты MIC_RET и OUT_RET используются только для аудиопанели
высокого разрешения. При использовании аудиопанели AC'97 их подключать
не нужно.
E. Чтобы активировать передний микрофон, перейдите на вкладку FrontMic
панели управления Realtek и отрегулируйте параметр Recording Volume
(Громкость записи).

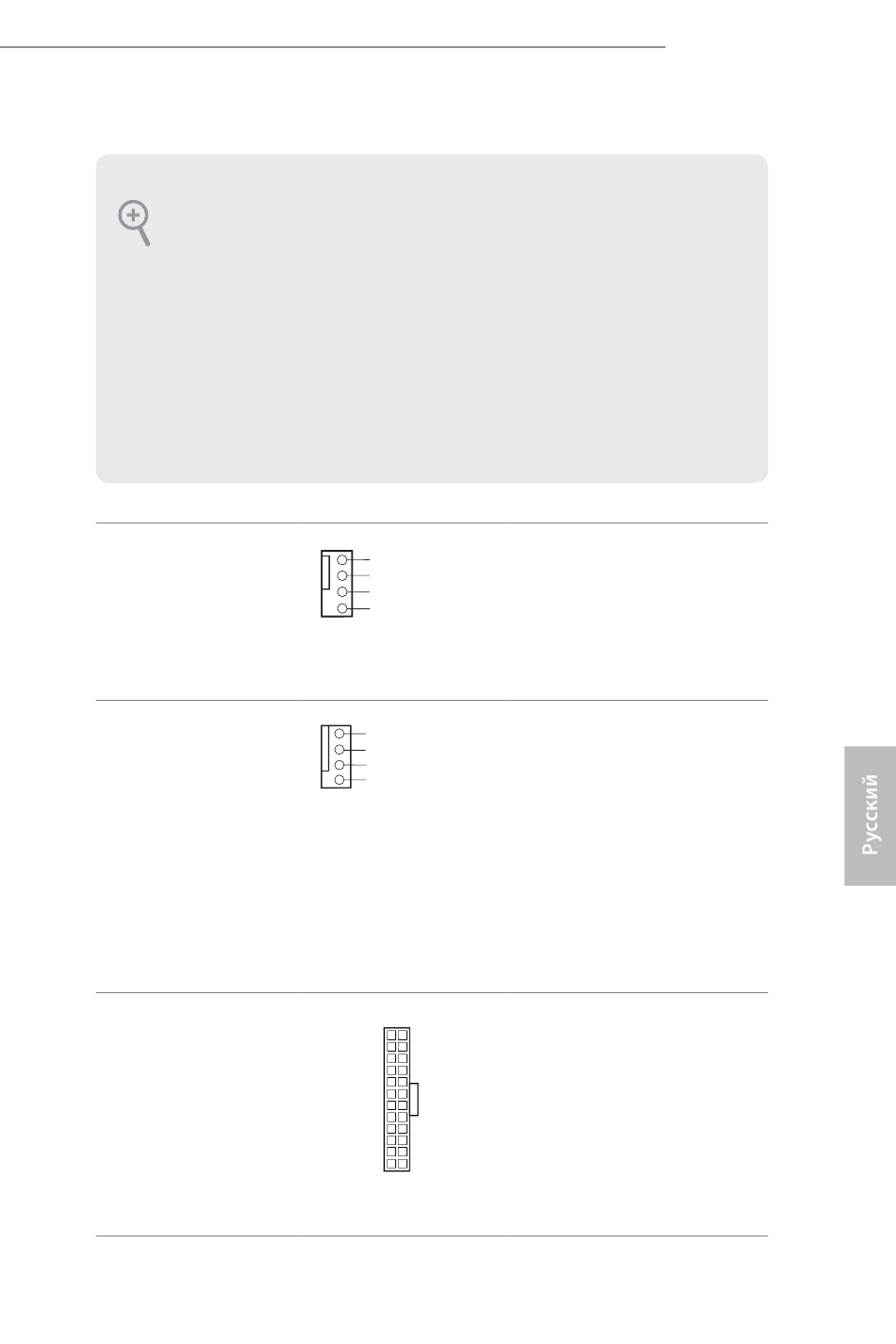

Разъем вентилятора
корпуса
(4-контактный,
CHA_FAN1)
(См. стр. 1, № 14)
Разъемы
вентиляторов ЦП
(4-контактный,
CPU_FAN1)
(См. стр. 1, № 6)
Разъем питания АТХ
(24-контактный,
ATXPWR1)
(См. стр. 1, № 5)
GND
+12V
CHA_FAN_SPEED
FAN_SPEED_CONTROL
1
GN D
2
+ 12V
CPU_ FAN_SPEED
3
FAN_SPEED_CONTROL
4
12
24
1
13
Предназначен для
подключения кабеля
разъема вентилятора и
подключения черного
провода к заземлению.
Эта материнская
плата снабжена
4-контактным разъемом
для малошумящего
вентилятора ЦП. Если вы
собираетесь подключить
3-контактный
вентилятор охлаждения
процессора, подключайте
его к контактам 1-3.
Эта материнская плата
снабжена 24-контактным
разъемом питания АТХ.
Чтобы использовать
20-контактный
разъем питания ATX,
подключите его вдоль
контакта 1 и контакта 13.
H87M-ITX
75
