Version 1.1
Published February 2015
Copyright©2015 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identiication or explanation and to the owners' beneit, without intent to
infringe.
Disclaimer:
Speciications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or itness for a particular
purpose.
In no event shall ASRock, its directors, oicers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of proits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
he terms HDMI™ and HDMI High-Deinition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United
States and other countries.
his device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
he Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für ASROCK H81TM-ITX R2.0

  • Seite 1 (including damages for loss of proits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 he terms HDMI™ and HDMI High-Deinition Multimedia Interface, and the HDMI logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.
  • Seite 3: Motherboard-Layout

    H81TM-ITX R2.0 Motherboard Layout PLED PWRBTN USB6 CHA_FAN1 CIR1 PANEL1 DC Jack HDLED RESET USB4_5 SATA_POW1 ATX19V_IN1 BKT_PWR1 SATA_1 SATA_0 MONITOR_SWITCH1 LPC1 PNL_PWR1 USB 3.0 T: USB0 B: USB1 CMOS Battery DDR3_B1 COM1 DVI1 CLRCMOS1 DDR3_A1 BLT_VOL1 Intel H81TM-ITX HTPC1...
  • Seite 4 No. Description Internal Power Header (ATX19V_IN1) USB 2.0 Header (USB6) SATA3 Connector (SATA_1) Chassis Fan Connector (CHA_FAN1) Consumer Infrared Module Header (CIR1) SATA3 Connector (SATA_0) USB 2.0 Header (USB4_5) SATA Power Connector (SATA_POW1) Monitor Switch Header (MONITOR_SWITCH1) System Panel Header (PANEL1) Backlight Power Jumper (BKT_PWR1) Panel Power Jumper (PNL_PWR1) LVDS Connector (LVDS1)
  • Seite 5 H81TM-ITX R2.0 I/O Panel No. Description No. Description DC Jack* LAN RJ-45 Port** USB 3.0 Ports (USB3_01) USB 2.0 Ports (USB01) DVI-I Port (DVI1) Microphone (Pink) HDMI Port (HDMI1) Front Speaker (Lime) * Please use a 19V power adapter for the DC jack. his jack accepts dual barrel plugs with an inner diameter of 5.1 mm and an outer diameter of 7.4 mm, where the inner contact is +19 (±10%) VDC and the shell is GND (centre...
  • Seite 6: Chapter 1 Introduction

    If you require technical support related to this mother- board, please visit our website for speciic information about the model you are using. You may ind the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 7 H81TM-ITX R2.0 1.2 Speciications • hin Mini-ITX Form Factor (Compatible with Mini-ITX) Platform • Solid Capacitor for CPU power • Supports New 4 and 4 Generation Intel® Core i7/i5/i3/ Xeon®/Pentium®/Celeron® Processors with up to 65W TDP in an LGA1150 package • Supports Intel...
  • Seite 8 • 1 x DC Jack Rear Panel • 1 x DVI-I Port • 1 x HDMI Port • 2 x USB 2.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 2 x USB 3.0 Ports (Supports ESD Protection (ASRock Full Spike Protection)) • 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED...
  • Seite 9 • Microsot® Windows® 8.1 32-bit / 8.1 64-bit / 8 32-bit / 8 64- bit / 7 32-bit / 7 64-bit • FCC, CE, WHQL Certiica- • ErP/EuP Ready (ErP/EuP ready power supply is required) tions * For detailed product information, please visit our website: http://www.asrock.com...
  • Seite 10 Due to limitation, the actual memory size may be less than 4GB for the reservation for sys- tem usage under Windows® 32-bit operating systems. Windows® 64-bit operating systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.
  • Seite 11: Chapter 2 Installation

    H81TM-ITX R2.0 Chapter 2 Installation his is a hin Mini-ITX form factor motherboard. Before you install the motherboard, study the coniguration of your chassis to ensure that the motherboard its into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.
  • Seite 12: Installing The Cpu

    2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket. Do not force to insert the CPU into the socket if above situation is found.
  • Seite 13 H81TM-ITX R2.0...
  • Seite 14 Please save and replace the cover if the processor is removed. he cover must be placed if you wish to return the motherboard for ater service.
  • Seite 15 H81TM-ITX R2.0 2.2 Installing the CPU Fan and Heatsink...
  • Seite 16 2.3 Installing Memory Modules (SO-DIMM) his motherboard provides two 204-pin DDR3 (Double Data Rate 3) SO-DIMM slots. It is not allowed to install a DDR or DDR2 memory module into a DDR3 slot; otherwise, this motherboard and SO-DIMM may be damaged. he SO-DIMM only its in one correct orientation.
  • Seite 17 H81TM-ITX R2.0...
  • Seite 18 2.4 Expansion Slots (PCI Express Slots) here is 1 PCI Express slot and 1 mini PCI Express slot on this motherboard. Before installing an expansion card, please make sure that the power supply is switched of or the power cord is unplugged. Please read the documentation of the expansion card and make necessary hardware settings for the card before you start the installation.
  • Seite 19 H81TM-ITX R2.0 2.5 Jumpers Setup he illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”. he illustration shows a 3-pin jumper whose pin1 and pin2 are “Short”...
  • Seite 20 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard. System Panel Header Connect the power PLED+ PLED-...
  • Seite 21 H81TM-ITX R2.0 SATA Power Connector Please connect a SATA (SATA_POW1) power cable. (see p.1, No. 8) USB 2.0 Headers Besides two USB 2.0 ports USB_PWR (5-pin USB6) on the I/O panel, there (see p.1, No. 2) are three headers on this motherboard.
  • Seite 22 Analog Surround Signal Signal Audio Header Name Name (17-pin HD_AUDIO2) SENSE (see p.1, No. 23) A_GND A_GND Center Surr_Rear_R A_GND A_GND Surr_Rear_L Surr_Side_R A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L 3W Audio AMP Output Please connect the chassis Wafer Header speaker to this header.
  • Seite 23 H81TM-ITX R2.0 Internal Power Header his motherboard (2-pin ATX19V_IN1) provides a 2-pin ATX 19V (see p.1, No. 1) power connector. Consumer Infrared CIR input his header can be used to +5VA Learn-in Module Header connect the remote controller (7-pin CIR1) receiver.
  • Seite 24 Home heater PC Signal Name Signal Name Header HDMI CEC #Power_Button (7-pin HTPC1) SMB_DATA 3.3V Standby (see p.1, No. 24) SMB_CLK No pin Recording LED LVDS Panel Connector Signal Name Signal Name (40-pin LVDS1) ODD_Lane3_P ODD_Lane3_N EDID_3.3V (see p.1, No. 13) ODD_Lane2_P LCD_GND ODD_Lane2_N...
  • Seite 25 H81TM-ITX R2.0 1 Einleitung Vielen Dank, dass Sie sich für das H81TM-ITX R2.0 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.
  • Seite 26: Technische Daten

    1.2 Technische Daten • hin Mini-ITX-Formfaktor (Kompatibel mit Mini-ITX) Plattform • Vollständig solides Kondensatordesign • Unterstützt Intel® Core™ i7/i5/i3/Pentium®/Celeron®- Prozessor Prozessoren (Sockel 1150) der 5., 4. und neuen 4. Generation mit bis zu 65W TDP für Sockel LGA1150 • Unterstützt Intel ®...
  • Seite 27 • Unterstutzt 1080p Blu-ray (BD) / HD-DVD-Wiedergabe mit HDMI • 7.1-Kanal-HD-Audio mit Inhaltsschutz (Realtek ALC892- Audio Audiocodec) • Erstklassige Blu-ray-Audiounterstützung • Unterstützt Überspannungsschutz (ASRock Full Spike Protection) • Gigabit LAN 10/100/1000 Mb/s • Giga PHY Intel® I218V • Unterstützt Intel® Remote Wake Technology • Unterstützt Wake-On-LAN • Unterstützt energieeizientes Ethernet 802.3az...
  • Seite 28 • 1 x 3-W-Audio-AMP-Ausgangs-Wafer-Stitleiste • Interne Stromversorgungsstitleiste • 1 x SATA-Netz-Header • 3 x USB 2.0-Anschlüsse (Unterstützung 5 zusätzlicher USB 2.0-Anschlüsse) (unterstützt Schutz gegen elektrostatische Entladung (ASRock Full Spike Protection)) • 32-Mb-AMI-UEFI-Legal-BIOS mit Unterstützung BIOS-Funktion mehrsprachiger graischer Benutzerschnittstellen • ACPI 1.1-konforme Aufweckereignisse • SMBIOS 2.3.1-Unterstützung...
  • Seite 29 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.
  • Seite 30: Jumpereinstellung

    1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „ofen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“ sind, wenn eine Jumper-Kappe auf diesen 2 Kontakten angebracht ist.
  • Seite 31: Integrierte Stiftleisten Und Anschlüsse

    H81TM-ITX R2.0 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stitleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stitleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stitleisten und Anschlüssen können Sie das Motherboard dauerhat beschädigen. Systemblende-Stitleiste...
  • Seite 32 SATA-Netzanschluss Bitte schließen Sie ein (SATA_POW1) SATA-Netzkabel an. (siehe S. 1, Nr. 8) USB 2.0-Stitleisten Neben zwei USB 2.0-Ports USB_PWR (5-polig, USB6) an der E/A-Blende gibt es (siehe S. 1, Nr. 2) drei Stitleiste an diesem Motherboard. (9-polig, USB2_3) DUMMY (siehe S.
  • Seite 33 H81TM-ITX R2.0 Analoges Surround Signalname Signalname Audiosteckleiste SENSE (17-polig, HD_AUDIO2) A_GND A_GND Center (siehe S. 1, Nr. 23) Surr_Rear_R A_GND A_GND Surr_Rear_L Surr_Side_R A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L 3-W-Audio-Amp-Aus- Bitte verbinden Sie den gang Gehäuselautsprecher mit Wafer-Steckleiste dieser Stitleiste.
  • Seite 34 Interne Stromversor- Das Motherboard ist mit gungsstitleiste einem zweipoligen ATX (ATX19V_IN1, zweipolig) 19V-Stromanschluss aus- (siehe S. 1, Nr. 1) gestattet. CIR input Verbraucher-Infrarot Diese Stitleiste kann +5VA Learn-in Modul-Steckleiste zum Anschließen des (7-polig, CIR1) Fernbedienungsempfängers +5VA (siehe S. 1, Nr. 5) verwendet werden.
  • Seite 35 H81TM-ITX R2.0 Heimkino-PC Signalname Signalname Stitleiste HDMI CEC #Power_Button SMB_DATA 3,3V Standby (7-polig, HTPC1) SMB_CLK Kein Pin (siehe S. 1, Nr. 24) Aufnahme-LED LVDS-Panel-Anschluss Signalname Signalname (40-polig, LVDS1) Nicht ODD_Lane3_P (siehe S. 1, Nr. 13) verbunden ODD_Lane3_N EDID_3,3V ODD_Lane2_P LCD_GND...
  • Seite 36: Contenu De L'emballage

    à modiication sans préavis. En cas de modiications du présent document, la version mise à jour sera disponible sur le site Internet ASRock sans notiication préalable. Si vous avez besoin d’une assistance technique pour votre carte mère, veuillez visiter notre site Internet pour plus de détails sur le modèle que vous utilisez.
  • Seite 37 H81TM-ITX R2.0 Spéciications • Facteur de forme hin Mini-ITX (Compatible avec Mini-ITX) Plateforme • Conception à condensateurs solides • Prend en charge les processeurs Intel® Core™ i7/i5/i3/Pentium®/ Processeur Celeron® 4e, nouvelle 4e et 5e génération (socket 1150) avec un TDP max. de 65W et au format LGA1150 • Prend en charge la technologie Intel...
  • Seite 38 • 1 x port HDMI arrière • 2 x ports USB 2.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 2 x ports USB 3.0 (Protection contre les décharges électrostatiques (Protection complète contre les pics ASRock)) • 1 x port RJ-45 LAN avec LED (LED ACT/LIEN et LED...
  • Seite 39 H81TM-ITX R2.0 • 1 x Prise de contrôle du rétroéclairage • 1 x connecteur LVDS • 1 x connecteur de débogage LPC • 1 x connecteur PC home cinémaa • 1 x connecteur pour ventilateur de CPU (br. 4) • 1 x connecteurs pour ventilateur de Châssis (br. 4) • 1 x connecteur audio panneau avant...
  • Seite 40 * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com En raison de limitations dues au système d'exploitation, la capacité de mémoire utilisée sous Windows® 32-bit peut être inférieure à 4 Go. Cette limitation ne concerne pas les systèmes d'exploitation Windows®...
  • Seite 41 H81TM-ITX R2.0 1.3 Coniguration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la coniguration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court-circuité’ . Si le capuchon du cavalier n’ e st pas installé sur les broches, le cavalier est ‘ouvert’ .
  • Seite 42 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement votre carte mère. Embase du panneau sys- Branchez le bouton de mise en marche, le bouton de...
  • Seite 43 H81TM-ITX R2.0 Connecteur SATA Veuillez brancher un câble (SATA_POW1) d'alimentation SATA. (voir p.1, No. 8) Embases USB 2.0 A côté des deux ports USB_PWR (USB6 à 5 broches) USB 2.0 par défaut sur le (voir p.1, No. 2) panneau E/S, il y a trois embases USB 2.0 sur cette...
  • Seite 44 Surround analogique Nom signal Nom signal Prise audio SENSE (HD_AUDIO2 à 17 A_GND broches) A_GND Centre Surr_Rear_R A_GND (voir p.1, No. 23) A_GND Surr_Rear_L Surr_Side_R A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L Sortie AMP audio 3 W Veuillez brancher le haut- Prise wafer parleur du châssis sur cette (SPEAKER1 à...
  • Seite 45 H81TM-ITX R2.0 Fiche d’alimentation Cette carte mère pro- interne pose un connecteur (ATX19V_IN1 2 broches) d’alimentation ATX 19 V à (voir p.1, No. 1) deux broches. Infrarouge consommateur CIR input Cette prise peut servir à brancher +5VA Learn-in Prise module le récepteur de la télécommande...
  • Seite 46 PC home cinéma Nom signal Nom signal Header HDMI CEC #Power_Button SMB_DATA Veille 3,3 V (HTPC1 à 7 broches) SMB_CLK Sans broche (voir p.1, No. 24) enregistrement Connecteur panneau Nom signal Nom signal LVDS ODD_Lane3_P ODD_Lane3_N EDID_3,3V (LVDS1 à 40 broches) ODD_Lane2_P LCD_GND (voir p.1, No.
  • Seite 47: Contenuto Della Confezione

    Web per informazioni speciiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 48 1.2 Speciiche • Fattore di forma hin Mini-ITX (Compatibile con Mini-ITX) Piattaforma • Design di condensatore solido • Supporta processori Intel® Core™ i7/i5/i3/Pentium®/Celeron® di quinta generazione, di nuova quarta e quarta generazione (Socket 1150) che hanno ino 65W TDP in un pacchetto LGA1150 • Supporta la tecnologia Intel ®...
  • Seite 49 • 1 x porta HDMI • 2 x porte USB 2.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 2 x porte USB 3.0 (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • 1 x porta LAN RJ-45 con LED (ACT/LINK LED e SPEED...
  • Seite 50 • 1 x connettore alimentazione SATA • 3 x connettori USB 2.0 (supporta 5 porte USB 2.0) (supporto protezione da scariche elettrostatiche (ESD) (protezione completa ASRock dai picchi di corrente)) • BIOS legale 32 Mb AMI UEFI con supporto GUI multilingue Caratteristiche • Eventi di wake up conformi ad ACPI 1.1...
  • Seite 51 Certiicazioni • ErP/EuP Ready (è necessaria alimentazione ErP/EuP ready) * Per informazioni dettagliate sul prodotto, visitare il nostro sito Web: http://www.asrock.com A causa della limitazione, l'efettiva dimensione della memoria può essere inferiore a 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi ope- rativi Windows®...
  • Seite 52 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 53 H81TM-ITX R2.0 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà danni permanenti alla scheda madre.
  • Seite 54 SATA_1 SATA_0 Connettori Serial ATA3 Questi due connettori (SATA_0: SATA3 supportano i cavi vedere pag.1, n. 3) dati SATA per dispositivi di (SATA_1: archiviazione interna, con vedere pag.1, n. 6) una velocità di trasferimento dati ino a 6,0 Gb/s. Connettore alimentazione Collegare un cavo di SATA alimentazione SATA.
  • Seite 55 H81TM-ITX R2.0 Surround analogico Nome del Nome del Connettore audio segnale segnale (17 pin HD_AUDIO2) SENSE (vedere pag. 1, N. 23) A_GND A_GND Centrale Surr_Retro_R A_GND A_GND Surr_Retro_L Surr_Lato_R A_GND A_GND Surr_Lato_L Frontale_R A_GND A_GND Frontale_L Uscita AMP audio 3W...
  • Seite 56 Connettore di Questa scheda madre alimentazione interno è dotata di connettore (2-pin ATX19V_IN1) d’alimentazione a 2 pin (vedere pag. 1, n. 1) ATX 19V Consumer Infrared (CI) Questo connettore può essere CIR input +5VA Connettore modulo utilizzato per collegare il ricevitore Learn-in (7 pin CIR1) del telecomando.
  • Seite 57 H81TM-ITX R2.0 PC Home heater Nome del Nome del Connettore segnale segnale (7 pin HTPC1) #Tasto_ HDMI CEC (vedere pag. 1, n. 24) alimentazione SMB_DATA Standby 3,3V SMB_CLK Nessun pin registrazione Connettore pannello Nome del Nome del LVDS segnale segnale...
  • Seite 58 Header interruttore Questo header è monitor utilizzabile per collegare un PWRDN (INTERRUTTORE1_ interruttore che accenda/ MONITOR a 2 pin) spenga l'illuminazione del (vedere pag. 1, n. 9) display del pannello LVDS.
  • Seite 59: Contenido Del Paquete

    Podrá encontrar las últimas tarjetas VGA, así como la lista de compatibilidad de la CPU, en el sitio web de ASRock. Sitio web de ASRock http://www.asrock.com.
  • Seite 60 1.2 Especiicaciones • Factor de forma hin Mini-ITX (Compatible con Mini-ITX) Plataforma • Diseño de los Condensadores: All Solid • Admite procesadores Intel® Core™ i7/i5/i3/Pentium®/Celeron® (zócalo 1150) de la 5ª generación y de la nueva 4ª y 4ª generación con hasta 65W TDP en LGA1150 Package • Compatible con la tecnología de Intel ®...
  • Seite 61 • 1 x puerto DVI-I • 1 x puerto HDMI • 2 x puertos USB 2.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 2 puertos USB 3.0 (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • 1 puerto LAN RJ-45 con LED (ACT/LINK LED y SPEED LED)
  • Seite 62 • 1 x cabezal de alimentación SATA • 3 x cabezal USB 2.0 (admite 5 puertos USB 2.0 adicionales) (compatible con protección contra electricidad estática (protección ASRock Full Spike)) • BIOS legal UEFI AMI de 32Mb compatible con interfaz gráica Características del BIOS de usuario multilingüe...
  • Seite 63 H81TM-ITX R2.0 * Para obtener más información acerca del producto, visite nuestro sitio web: http://www.asrock.com Debido a las limitaciones, el tamaño real de la memoria podrá ser inferior a 4GB para reservar espacio para el uso del sistema en sistemas operativos Windows® de 32 bits. Los sitemas operativos Windows®...
  • Seite 64 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”. La ilustración muestra un puente de 3 pines cuyo pin 1 y pin 2 son “Cortos”...
  • Seite 65 H81TM-ITX R2.0 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará de forma permanente la placa base.
  • Seite 66 Conector de alimetación Conecte el cable de alimentación SATA. SATA (SATA_POW1) (consulte la pág.1, N.º 8) Cabezales USB 2.0 Además de dos puertos USB_PWR USB 2.0 predeterminados (USB6 de 5 pines) en el panel de E/S, hay tres (consulte la pág.1, N.º 2) bases de conexiones USB 2.0 en esta placa base.
  • Seite 67 H81TM-ITX R2.0 Envolvente analógico Nombre de Nombre de Base de conexiones de señal señal audio DETECCIÓN REFERENCIA (HD_AUDIO2 de 17 A_TIERRA A_TIERRA Centro pines) Env_Trasero_ (consulte la página 1, nº A_TIERRA A_TIERRA Env_Trasero_I Env_Lateral_ A_TIERRA A_TIERRA Env_Lateral_I Frontal_D A_TIERRA A_TIERRA...
  • Seite 68 Base de conexiones de Esta placa base propor- alimentación interna ciona un conector de (ATX19V_IN1 de 2 alimentación ATX de 19 V contactos) y 2 contactos. (consulte la pág.1, N.º 1) Infrarrojos del consumi- Esta base de conexiones se puede CIR input +5VA Learn-in...
  • Seite 69 H81TM-ITX R2.0 Base de conexiones del 1: +5V micrófono digital 2: Sin pin (DMIC1 de 5 pines) 3: SPDIF_OUT/DMIC_CLK (consulte la pág.1, N.º 20) 4: TIERRA 5: DMIC_DATA 6: +3,3V PC con cine en casa Nombre de Nombre de Base de conexiones señal...
  • Seite 70 Nombre de Nombre de señal señal EVEN_Lane1_N PAR_RELOJ_P PAR_Línea0_P PAR_RELOJ_N RETROIL_ALIM PAR_Línea0_N (12V/19V) RETROIL_ALIM EDID_TIERRA (12V/19V) LCD_VCC RETROIL_ALIM (3,3V/5V/12V) (12V/19V) LCD_VCC (3,3V/5V/12V) LCD_VCC EDID_DATA (3,3V/5V/12V) Cabezal de conmutación Esta base de conexiones del monitor se puede utilizar para PWRDN (CONMUTACIÓN1_ conectar un conmutador MONITOR de 2 pines) que active y desactive la...
  • Seite 71: Комплект Поставки

    ASRock также можно найти самый последний перечень поддерживаемых VGA- карт и ЦП. Веб-сайт ASRock http://www.asrock.com. 1.1 Комплект поставки • Материнская плата ASRock H81TM-ITX R2.0 (форм-фактор hin Mini-ITX) • Краткое руководство по установке ASRock H81TM-ITX R2.0 • Диск с ПО для ASRock H81TM-ITX R2.0 • 2 х...
  • Seite 72 1.2 Спецификация • Форм-фактор hin Mini-ITX (Совместимость с Mini-ITX) Платформа • Использование только твердотельных конденсаторов • Поддержка процессоров 5-го поколения, нового 4-го и 4-го ЦП поколения Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Разъем 1150), обладающих TDP не более 65 Вт • Поддержка технологии Intel ®...
  • Seite 73 • 7.1-канальный звук высокой четкости HD Audio с защитой Аудио данных (аудиокодек Realtek ALC892) • Поддержка Premium Blu-ray Audio • Защита от перенапряжения (ASRock Full Spike Protection) • Gigabit LAN 10/100/1000 Мб/с ЛВС • Giga PHY Intel® I218V • Поддержка технологии Intel® Remote Wake Technology • Поддержка...
  • Seite 74 • Внутренний разъем питания • 1 x pазъем питания SATA • 3 x колодка USB 2.0 (поддержка 5 портов USB 2.0) с защитой от электростатического напряжения (ASRock Full Spike Protection) • 32 Мб AMI UEFI Legal BIOS с поддержкой многоязычного...
  • Seite 75 В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 76 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них колпачковой...
  • Seite 77 H81TM-ITX R2.0 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы может вызвать неустранимое по- вреждение...
  • Seite 78 Разъем питания SATA Подключите кабель (SATA_POW1) питания SATA. (См. стр. 1, № 8) Колодки USB 2.0. Помимо два стандартных USB_PWR (5-контактная, USB6) портов USB 2.0 на (См. стр. 1, № 2) панели ввода-вывода, на данной материнской плате предусмотрено три (9-контактная, USB2_3) разъема...
  • Seite 79 H81TM-ITX R2.0 Имя Аналоговый объемный КОНТАКТ КОНТАКТ Имя сигнала сигнала звук SENSE Колодка звука A_GND (17-контактная, HD_ A_GND Центральный AUDIO2) Surr_Rear_ A_GND (См. стр. 1, № 23) A_GND Surr_Rear_L Surr_Side_ A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L Выход усилителя звука 3 Предназначена...
  • Seite 80 Внутренний разъем Данная материнская питания плата оснащена (2-контактный ATX19V_ 2-контактным разъемом IN1) питания ATX 19 В. (См. стр. 1, № 1) Пользовательская Эту колодку можно CIR input +5VA колодка инфракрасного Learn-in использовать для подключения модуля приемника пульта (7-контактная, CIR1) дистанционного управления. +5VA (См.
  • Seite 81 H81TM-ITX R2.0 Колодка цифрового 1: +5 микрофона 2: В Без контактов (5-контактная, DMIC1) 3: SPDIF_OUT/DMIC_CLK (См. стр. 1, № 20) 4: GND 5: DMIC_DATA 6: +3.3 В ПК для домашнего КОНТАКТ Имя сигнала КОНТАКТ Имя сигнала кинотеатра HDMI CEC #Power_Button Колодка...
  • Seite 82 (Колодка выключателя Данную колодку монитора можно использовать PWRDN (2-контактный для подключения MONITOR_SWITCH1) выключателя подсветки (См. стр. 1, № 9) панели LVDS.
  • Seite 83: Conteúdo Da Embalagem

    Caso ocorram modiicações a esta documentação, a versão actualizada estará disponível no Web site da ASRock sem aviso prévio. Se necessitar de assistência técnica relacionada com esta placa principal, visite o nosso Web site para obter informações especíicas acerca do modelo que está...
  • Seite 84 1.2 Especiicações • Formato hin Mini-ITX (Compatível com Mini-ITX) Plataforma • Design de condensador sólido • Suporta Processadores de 5ª Geração, 4ª Geração Nova e 4ª Geração Intel® Core™ i7/i5/i3/Pentium®/Celeron® (Soquete 1150) com até 65W TDP em um pacote LGA1150 • Suporta a tecnologia Intel ®...
  • Seite 85 H81TM-ITX R2.0 • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É necessário um monitor compatível com HDMI) • Suporta HDCP com HDMI • Suporta a norma Blu-ray de alta deinição 1080p (BD) / e a reprodução de DVDs de alta deinição com HDMI...
  • Seite 86 • 1 x conector de força SATA • 3 x terminal USB 2.0 (suporte para 5 portas USB 2.0) (Suporta Proteção ESD (Proteção Total Contra Picos ASRock)) • BIOS UEFI oicial da AMI com 32Mb com suporte de interface Funcionalida- multilíngue...
  • Seite 87 H81TM-ITX R2.0 * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Devido às limitações, o tamanho real da memória de 4GB reservada para utilização em sistemas operativos Windows® 32-bits poderá ser inferior. Os sistemas operativos Windows®...
  • Seite 88 1.3 Coniguração dos jumpers A imagem abaixo ilustra como os jumpers são conigurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 89 H81TM-ITX R2.0 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.
  • Seite 90 Conector de alimentação Ligue um cabo de SATA alimentação SATA. (SATA_POW1) (consultar p.1, N.º 8) USB_PWR Terminais USB 2,0 Para além das duas portas (USB6 de 5 pinos) USB 2.0 no painel de (consultar p.1, N.º 2) E/S, existe três terminal nesta placa principal.
  • Seite 91 H81TM-ITX R2.0 Nome do Nome do PINO PINO sinal sinal Surround analógico DETEÇÃO TECLA Conector de áudio A_GND (17 pinos HD_AUDIO2) A_GND Centro (ver pág.1 No. 23) Surr_Traseira_ A_GND Surr_Traseira_ A_GND Surr_Lateral_ A_GND Surr_Lateral_ A_GND Frontal_D A_GND A_GND Frontal_E Saída de amplificador de Ligue o altifalante do áudio de 3W...
  • Seite 92 Suporte de Força Interno Esta placa-mãe fornece um (2-pin ATX19V_IN1) conector de força de 2-pin (consultar p.1, N.º 1) ATX 19V. CIR input Infravermelhos Este conector pode ser utilizado +5VA Learn-in Conector do módulo para ligar o recetor do controlo (7 pinos CIR1) remoto.
  • Seite 93 H81TM-ITX R2.0 PINO Nome do sinal PINO Nome do sinal PC de Cinema em Casa HDMI CEC #Botão_Energia Conector 3,3V Em (7 pinos HTPC1) DADOS_SMB suspensão (consultar p.1, N.º 24) SMB_CLK Sem pino LED de Gravação Conector do painel LVDS...
  • Seite 94: Ambalaj İçeriği

    ASRock'ın web sitesinde yer alacaktır.. Bu anakart ile ilgili olarak teknik destek almak istiyorsanız, lütfen kullandığınız model hakkında özel bilgiler için web sitemizi ziyaret edin. En güncel VGA kartları ve CPU destek listelerini de ASRock'ın web sitesinden bulabilirsiniz. ASRock web sitesi http://www.asrock.com.
  • Seite 95 H81TM-ITX R2.0 1.2 Özellikler • hin Mini-ITX Form Faktörü (Mini-ITX ile uyumludur) Platform • Tam Katı Bağlayıcı tasarımı • 5. Nesil, Yeni 4. ve 4. Nesil Intel® Core™ i7/i5/i3/Pentium®/ Celeron® İşlemcilerini destekler (Soket 1150) olan 65W’a kadar TDP değerine sahip • Intel...
  • Seite 96 Arka Panel I/O • 1 x DVI-I portu • 1 x HDMI portu • 2 x USB 2.0 Bağlantı noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • 2 x USB 3.0 Bağlantı noktası (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • LED'e sahip 1 x RJ-45 LAN Bağlantı...
  • Seite 97 • Dahili Güç Kafası • 1 x SATA güç konektörü • 3 x USB 2.0 bağlantısı (5 USB 2.0 bağlantı noktasını destekler) (ESD Koruması Destekler (ASRock Tam Ani Gerilim Koruması)) • Çok dilli GUI Desteği ile 32Mb AMI UEFI Legal BIOS BIOS Özelliği...
  • Seite 98 * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Sınırlamalar nedeniyle, gerçek bellek boyutu Windows® 32-bit işletim sistemleri çerçevesinde sistem kullanımına ayrıldığı için 4GB'den az olabilir. Windows® 64-bit işletim sistemlerinde bu tür sınırlamalar yoktur. Windows® tarafından kullanılmayan bellekten faydalanmak için ASRock XFast RAM'i kullanabilirsiniz.
  • Seite 99 H81TM-ITX R2.0 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 100 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir. Sistem Paneli Bağlantısı Güç anahtarını bağlayın, PLED+ PLED- (9-pin PANEL1) PWRBTN#...
  • Seite 101 H81TM-ITX R2.0 SATA Güç Bağlayıcı Lütfen bir SATA güç (SATA_POW1) kablosu bağlayın. (bkz. sf.1, No. 8) USB 2,0 Bağlantıları Bu anakart üzerinde, I/O USB_PWR (5-pin USB6) paneli üzerindeki iki USB (bkz. sf.1, No. 2) 2.0 bağlantı noktasının yanı sıra, üç adet bağlantı...
  • Seite 102 Analog Çevreleyen Sinyal Adı Sinyal Adı Ses Kafası SENSE (17 pimli HD_AUDIO2) A_GND A_GND Merkez (bkz. s.1, No. 23) Surr_Rear_R A_GND A_GND Surr_Rear_L Surr_Side_R A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L 3W Ses AMP Çıkışı Lütfen kasa hoparlörünü İnce Kafa bu bağlantıya takın.
  • Seite 103 H81TM-ITX R2.0 Tüketici Kızılötesi Bu kafa, uzaktan kumanda alıcısı CIR input +5VA Learn-in Modül Kafası bağlamak için kullanılabilir. (7 pimli CIR1) (bkz. sf.1, No. 5) +5VA IRTX Seri Bağlantı Noktası Bu COM1 bağlantısı seri Bağlantısı bağlantı yuvası modülünü (9-pin COM1) destekler.
  • Seite 104 Ev Sineması PC Sinyal Adı Sinyal Adı Kafa HDMI CEC #Güç_Düğmesi SMB_DATA 3,3V Bekleme (7 pimli HTPC1) SMB_CLK Pim yok (bkz. sf.1, No. 24) Kayıt LED'i LVDS Panel Bağlayıcı Sinyal Adı Sinyal Adı (40 pimli LVDS1) ODD_Lane3_P ODD_Lane3_N EDID_3.3V (bkz. sf.1, No. 13) ODD_Lane2_P LCD_GND ODD_Lane2_N...
  • Seite 105 H81TM-ITX R2.0 1 개요 ASRock H81TM-ITX R2.0 마더보드를 구입해 주셔서 감사합니다 . 이 마더보드 는 ASRock 의 일관되고 엄격한 품질관리 하에 생산되어 신뢰성이 우수하며 , 품 질과 내구성에 대한 ASRock 의 기준에 부합하는 우수한 성능과 견고한 설계를 제공합니다 . 마더보드 규격과 BIOS 소프트웨어를 업데이트할 수도 있기 때문에 , 이 문서의 내...
  • Seite 106 1.2 규격 • hin Mini-ITX 폼 팩터 ( 미니 -ITX 와 호환 가능 ) 플랫폼 • 모든 솔리드 콘덴서 구조 • 5 세대 , 신형 4 세대 및 4 세대 Intel® Core ™ i7/i5/i3/Pentium®/ Celeron® 프로세서 ( 소켓 1150) 지원 제공되는 최대 65W TDP 의...
  • Seite 107 • USB 2.0 포트 2 개 ASM1042AE)(ESD 보호 지원 (ASRock 풀 스파이크 보호 )) • USB 2 포트 3.0 개 (ESD 보호 지원 (ASRock 풀 스파이크 보 호 )) • LED 장착 RJ-45 LAN 포트 1 개 (ACT/LINK LED 및 SPEED LED) • 오디오...
  • Seite 108 • 마이크로 소프트 Windows® 8.1 32 비트 /8.1 64 비트 /8 32 비 트 /8 64 비트 /7 32 비트 /7 64 비트 • FCC, CE, WHQL 인증 • ErP/EuP 사용 가능 (ErP/EuP 사용 가능 전원공급장치 필요 ) * 자세한 제품 정보에 대해서는 당사 웹사이트를 참조하십시오 : http://www.asrock.com...
  • Seite 109 제한 때문에 실제 메모리 크기는 Windows® 32 비트 운영체제 하의 시스템 사용 을 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows® 64 비트 운영체 제에는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows® 가 사용할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 110 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 111 H81TM-ITX R2.0 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩 니다 . 시스템 패널 헤더 섀시의 전원 스위치 , 리...
  • Seite 112 SATA 전원 커넥터 SATA 전원 케이블을 연결 하십시오 . (SATA_POW1) (1 페이지 , 8 번 항목 참 조 ) USB 2.0 헤더 본 머더보드에는 I/O 패널 USB_PWR (5 핀 USB6) 에 있 는 2 개의 기본 USB (1 페이지 , 2 번 항목 참 2.0 포트...
  • Seite 113 H81TM-ITX R2.0 아날로그 서라운드 신호 이름 신호 이름 오디오 헤더 SENSE (17 핀 HD_AUDIO2) A_GND 중앙 A_GND (1 페이지 , 23 번 항목 참 서라운드 _ 조 ) A_GND 뒷면 _ 우측 서라운드 _ A_GND 뒷면 _ 좌측 서라운드 _ A_GND 측면...
  • Seite 114 내장 전원 헤더 이 마더보드는 2- 핀 ATX 19V (2- 핀 ATX19V_IN1) 전원 커넥터를 제공합니다 . (1 페이지 , 1 번 항목 참 조 ) CIR input 소비자 적외선 이 헤더는 원격 컨트롤러 리시 +5VA Learn-in 모듈 헤더 버를 연결하는 데 사용할 수 있 (7 핀...
  • Seite 115 H81TM-ITX R2.0 홈씨어터 PC 신호 이름 신호 이름 헤더 # 전원 _ 버튼 HDMI CEC 3.3V 대기 (7 핀 HTPC1) SMB_DATA 핀 없음 SMB_CLK (1 페이지 , 24 번 항목 참 기록 LED 조 ) 신호 이름 신호 이름 LVDS 패널 커넥터...
  • Seite 116 모니터 스위치 헤더 이 헤더는 LVDS 패널 디 PWRDN (2 핀 MONITOR_ 스플레이의 백라이트를 켜고 끄는 스위치를 연결 SWITCH1) (1 페이지 , 9 번 항목 참 하는 데 사용될 수 있습 조 ) 니다 .
  • Seite 117 さい。 アスロックのウェブサイ トでは、 最新の VGA カードおよび CPU サポート一覧 もご覧になれます。 アスロックウェブサイ ト http://www.asrock.com. 1.1 パッケージの内容 • アスロック H81TM-ITX R2.0 マザーボード (hin Mini-ITX フォームファクター) • アスロック H81TM-ITX R2.0 クイックインストールガイ ド • アスロック H81TM-ITX R2.0 サポート CD • 2 x シリアル ATA (SATA) データケーブル (オプション)...
  • Seite 118 1.2 仕様 • hin Mini-ITX フォームファクター (Mini-ITX との互換性 ) プラッ トフォーム • オール固体コンデンサー設計 • 第 5 世代、 新第 4 世代および第 4 世代 Intel® Core ™ i7/i5/ i3/Pentium®/Celeron® プロセッサーに対応 (ソケッ ト 1150) ( 最大 TDP 65W ) ターボブースト 2.0 テク ノロジーをサポート • Intel ®...
  • Seite 119 • DC ジャック x 1 リアパネル I/O • DVI-I ポート x 1 • HDMI ポート x 1 • 2 x USB 2.0 ポート (静電気放電 (ESD) 保護に対応 (ASRock 完全スパイク保護) ) • 2 x USB 3.0 ポート (静電気放電 (ESD) 保護に対応 (ASRock 完全スパイク保護) )...
  • Seite 120 • 内部電源ヘッダー • SATA 電源コネクター x 1 • 3 x USB 2.0 ヘッダー (5 つの USB 2.0 ポートをサポート) (静 電気放電 (ESD) 保護に対応 (ASRock 完全スパイク保護) ) • 多言語 GUI サポート付きの 32Mb AMI UEFI Legal BIOS BIOS 機能 • ACPI 1.1 準拠のウェイクアップイベント...
  • Seite 121 H81TM-ITX R2.0 Windows® 32 ビッ トオペレーティ ングシステムでの、 システム使用に割り当てられた 実際のメモリサイズは制限のため、 4GB 未満のこ とがあります。 Windows® 64 ビッ ト のオペレーティ ングシステムでは、 そのような制限はありません。 Windows® では使 えないメモリを使用するために、 アスロック XFast RAM を使用するこ とができます。...
  • Seite 122 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに被 さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャンパー を表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これらのピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) デフォルト CMOS のク リア (p.1、 No. 25 参照) CLRCMOS1 は、 CMOS のデータをク リアするこ とができます。 ク リアして、 デフォ ルト設定にシステムパラメーターをリセッ...
  • Seite 123 H81TM-ITX R2.0 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーとコネク ターにはジャンパーキャップを被せないでく ださい。 ヘッダーおよびコネクターにジャン パーキャップを被せると、 マザーボードに永久損傷が起こるこ とがあります。 システムパネルヘッダー 電源スイッチを接続し、 PLED+ PLED- (9 ピンパネル 1) スイッチをリセッ トし、 下 PWRBTN# (p.1、 No. 10 参照) 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ RESET# HDLED- のヘッダーにセッ トしま HDLED+ す。 ケーブルを接続する ときには、 ピンの+と−に...
  • Seite 124 SATA 電源コネクタ SATA 電源ケーブルを接 (SATA_ 電源 1) 続してく ださい。 (p.1、 No. 8 参照) USB 2.0 ヘッダー I/O パネルの 2 つの USB USB_PWR (5 ピン USB6) 2.0 ポートに加えて、 この (p.1、 No. 2 参照) マザーボードには 3 つの ヘッダーがあります。 (9 ピン USB2_3) DUMMY (p.1、...
  • Seite 125 H81TM-ITX R2.0 ピン 信号名 ピン 信号名 アナログサラウンド センス キー オーディオヘッダー A_ 接地 (17 ピン HD_ オーディオ 2) A_ 接地 センター (p. 1 、 No. 23 参照) サラウンド _ A_ 接地 背面 _ 右 サラウンド _ A_ 接地 背面 _ 左...
  • Seite 126 内部電源ヘッダー このマザーボードには 2 (2 ピン ATX19V_IN1) ピン ATX 19V 電源コネク (p.1、 No. 1 参照) タが装備されています。 コンシューマー赤外線 このヘッダーを使用して、 リモー CIR input +5VA Learn-in モジュールヘッダー トコントローラレシーバーを接 (7 ピン CIR1) 続できます。 (p.1、 No. 5 参照) +5VA IRTX シリアルポートヘッダー この COM1 ヘッダーはシ (9 ピン COM1) リアルポートモジュール...
  • Seite 127 H81TM-ITX R2.0 デジタルマイクヘッダー 1: +5V (5 ピン デジタルマイク1) 2: ピンなし (p.1、 No. 20 参照) 3: SPDIF_ 出力 / デジタルマイク _ クロック 4: 接地 5: デジタルマイク _ データ 6: +3.3V ホームシアター PC ピン 信号名 ピン 信号名 ヘッダー # 電源 _ ボタン...
  • Seite 128 ピン 信号名 ピン 信号名 EVEN_ レーン EVEN_ク ロ ッ ク_P EVEN_ レーン EVEN_ク ロ ッ ク_N EVEN_ レーン バックライ ト _ 電源 (12V/19V) バックライ ト _ EDID_ 接地 電源 (12V/19V) バックライ ト _ LCD_VCC 電源 (12V/19V) (3.3V/5V/12V) LCD_VCC (3.3V/5V/12V) LCD_VCC EDID_ データ...

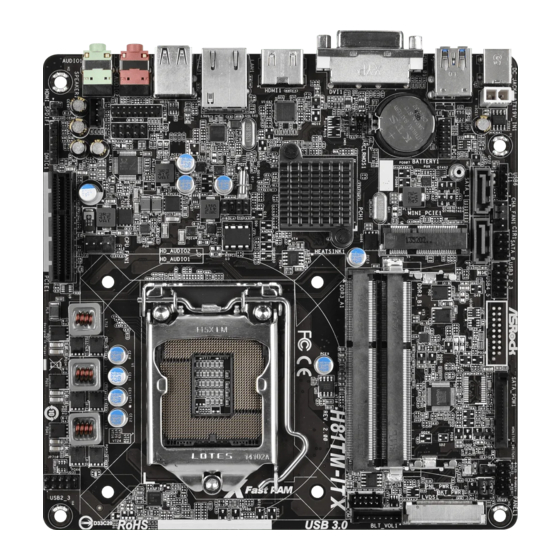

  • Seite 129 H81TM-ITX R2.0 1 简介 感谢您购买 ASRock H81TM-ITX R2.0 主板,这是按照 ASRock 一贯严格质量控 制标准生产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良 设计和卓越性能。 由于主板规格和 BIOS 软件可能已更新,因此,本文档的内容可能会随时更改, 恕不另行通知。 如果本文档有任何修改, 则更新的版本将发布在 ASRock 网站上, 我们不会另外进行通知。如果您需要与此主板相关的技术支持,请访问我们的网 站以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单 • ASRock H81TM-ITX R2.0 主板(hin Mini-ITX 规格尺寸)...
  • Seite 130 1.2 规格 • hin Mini-ITX 规格尺寸 ( 兼容 Mini-ITX) 平台 • 全固态电容器设计 • 支持第 5 代、新款第 4 代和第 4 代 Intel® Core ™ i7/i5/i3/ Pentium®/Celeron® 处理器 (Socket 1150),散熱設計功耗 (TDP)達 65W • 支持 Intel ® Turbo Boost 2.0 技术 • Intel ®...
  • Seite 131 H81TM-ITX R2.0 • 通过 HDMI(需要符合规格的 HDMI 监视器)支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR(高位速率音 频) • 通過 HDMI 接口支持 HDCP 功能 • 通過 HDMI 接口可播放 1080 線藍光光盤 (BD)/HD-DVD 光盤 • 具有内容保护功能的 7.1 CH 高清音频(Realtek ALC892 音 音频 频编解码器) • 优质 Blu-ray 音频支持...
  • Seite 132 • 1 x 背光控制接脚 • 1 個 LVDS 接頭 • 1 個 LPC 診斷卡接口 • 1 個家庭影院電腦接口 • 1 個 CPU 風扇接頭 (4 針 ) • 1 個機箱風扇接頭 (4 針 ) • 前置音頻面板接頭 • 1 個模擬環繞音頻輸出接口 • 1 個數字麥克風接口 • 1 個 3W 音頻功放輸出接口 • 内部电源接脚...
  • Seite 133 H81TM-ITX R2.0 * 有关详细产品信息,请访问我们的网站:http://www.asrock.com 由于限制原因,实际内存容量可能会小于 4GB,以保留给 Windows® 32-bit 操 作系统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 134 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时,跳线 “短接”。如果这 些针脚上没有装跳线帽,跳线 “开路”。此图显示 3 针跳线,当跳线帽装在针 脚 1 和针脚 2 上,它们“短接”。 清除 CMOS 跳线 (CLRCMOS1) 默认 清除 CMOS ( 见第 1 页,第 25 个) CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置,请关闭计算机,从电源上拔下电源线插头。等候 15 秒后,使用跳线帽将 CLRCMOS1 上的针脚 2 和针脚 3 短接 5 秒。但是,请勿在更新 BIOS 后立即 清除...
  • Seite 135 H81TM-ITX R2.0 1.4 板载接脚和接口 板载接脚和接口不是跳线。 不要将跳线帽装到这些接脚和接口上。 将跳线帽装到这 些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配, PLED+ PLED- (9 针 PANEL1) PWRBTN# 将机箱上的电源开关、 (见第 1 页, 第 10 个) 重置开关和系统状态指 示灯连接到此接脚。 在 RESET# 连接线缆前请记下正负 HDLED- 针脚。 HDLED+ PWRBTN(电源开关): 连接到机箱前面板上的电源开关。 您可以配置使用电源开关关闭系统的方式。 RESET(重置开关): 连接到机箱前面板上的重置开关。 如果计算机死机,无法执行正常重新启动,按重 置开关重新启动计算机。 PLED(系统电源 LED): 连接到机箱前面板上的电源状态指示灯。...
  • Seite 136 USB 2.0 接脚 USB_PWR 除 I/O 面板上的两个 USB (5 针 USB6) 2.0 端口外,此主板上还 (见第 1 页,第 2 个) 有三个接脚。 (9 针 USB2_9) DUMMY (见第 1 页,第 17 个) USB_PWR USB_PWR (9 针 USB4_5) USB_PWR (见第 1 页,第 7 个) DUMMY USB_PWR 前面板音频接脚...
  • Seite 137 H81TM-ITX R2.0 3W 音频放大器输出 请将机箱扬声器连接到 晶片接脚 此接脚。 Front_R- (4 针 SPEAKER1) Front_R+ Front_L+ (见第 1 页, 第 22 个) Front_L- SPDIF 输出接口 请使用线缆将 HDMI (2 针 HDMI_SPDIF1) VGA 卡的 SPDIF 输出接 SPDIFOUT (见第 1 页,第 21 个) 口连接到此接脚。 机箱风扇接口 请将风扇线连接到风扇...
  • Seite 138 LPC 调试接脚 针 针 (13 针 LPC1) 信号名称 信号名称 脚 脚 (见第 1 页,第 26 个) 无针脚 LAD3 LAD2 LAD1 LAD0 LFRAME# RESET# 背光控制接脚 1: BKLT_EN (8 针 BLT_VOL1) 2: BKLT_PWM (见第 1 页,第 15 个) 3: BKLT_PWR 4: BKLT_PWR 5: GND 6: GND 7: 亮度...
  • Seite 139 H81TM-ITX R2.0 LVDS 面板接口 针脚 信号名称 针脚 信号名称 (40 针 LVDS1) ODD_Lane3_P (见第 1 页,第 13 个) ODD_Lane3_N EDID_3.3V ODD_Lane2_P LCD_GND ODD_Lane2_N LCD_GND ODD_Lane1_P LCD_GND ODD_Lane1_N ODD_CLK_P ODD_Lane0_P ODD_CLK_N ODD_Lane0_N BKLT_GND EVEN_Lane3_P BKLT_GND EVEN_Lane3_ BKLT_GND EVEN_Lane2_P EDID_CLK EVEN_Lane2_ BKLT_ENABLE BKLT_PWM_...
  • Seite 140 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」,電子信息產品應進行標示,藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定,您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明,請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件 外部信號連 接頭及線材 O : 表示該有毒有害物質在該部件所有均質材料中的含量均在 SJ/T 11363-2006 標準規定 的限量要求以下。 X : 表示該有毒有害物質至少在該部件的某一均質材料中的含量超出...
  • Seite 141 若您需要與本主機板相關的技術支援,請上我們的網站瞭解有關您使用機型的特 定資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網站 http://www.asrock.com 1.1 包裝內容 • ASRock H81TM-ITX R2.0 主機板 (hin Mini-ITX 尺寸 ) • ASRock H81TM-ITX R2.0 快速安裝指南 • ASRock H81TM-ITX R2.0 支援光碟 • 2 x Serial ATA (SATA) 資料纜線(選用) • 1 x SATA 1 對 2 電纜線 ( 選用 ) • 2 x I/O 面板外罩...
  • Seite 142 1.2 規格 • hin Mini-ITX 尺寸 ( 相容 Mini-ITX) 平台 • 全固態電容設計 • 支援最高達 65W TDP 第 5 代、全新第 4 代及第 4 代 Intel® Core ™ i7/i5/i3/Pentium®/Celeron® 處理器 (Socket 1150) • 支援 Intel ® Turbo Boost 2.0 技術 • Intel ®...
  • Seite 143 H81TM-ITX R2.0 • 支援最高達 1920x1200 @ 60Hz 解析度的 LVDS • 支援使用 HDMI(需相容於 HDMI 監視器)的 Auto Lip Sync、 Deep Color (12bpc)、 xvYCC 及 HBR (高位元率音訊) • HDMI 接口支援 HDCP 功能 • HDMI 接口可播放 1080p 藍光光碟 (BD)/HD-DVD 光碟 • 7.1 CH HD 音訊含內容保護(Realtek ALC892 音訊轉碼器)...
  • Seite 144 風扇速度) • CPU /機殼風扇多重速度控制 • 電壓監控:+12V、+5V、+3.3V、CPU Vcore • Microso® Windows® 8.1 32 位元 /8.1 64 位元 /8 32 位元 /8 64 作業系統 位元 /7 32 位元 /7 64 位元 • FCC、CE、WHQL 認證 • ErP/EuP Ready(需具備 ErP/EuP ready 電源供應器) * 如需產品詳細資訊,請上我們的網站:http://www.asrock.com...
  • Seite 145 H81TM-ITX R2.0 在 Windows® 32 位元作業系統下,因有保留供系統使用記憶體的限制,所以實 際記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您 可使用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 146 1.3 跳線設定 圖例顯示設定跳線的方式。當跳線帽套在針腳上時,該跳線為「短路」。若沒 有跳線帽套在針腳上,該跳線為「開啟」。圖例顯示當 3-pin 跳線的跳線蓋套 在 pin1 及 pin2 時,這兩個針腳皆為「短路」。 清除 CMOS 跳線 (CLRCMOS1) 預設 清除 CMOS ( 請參閱第 1 頁,編號 25) 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預 設設定,請先關閉電腦電源,再拔下電源供應器的電源線。在等待 15 秒後, 請使用跳線帽讓 CLRCMOS1 上的 pin2 及 pin3 短路約 5 秒。不過,請不要在 更新...
  • Seite 147 H81TM-ITX R2.0 1.4 板 載 排 針 及接 頭 板載排針及接頭都不是跳線。 請勿將跳線帽套在這些排針及接頭上。 將跳線帽套在 排針及接頭上,將造成主機板永久性的受損。 系統面板排針 請依照以下的針腳排列 PLED+ PLED- PWRBTN# 將機殼上的電源開關、 (9-pin PANEL1) (請參閱第 1 頁, 編號 重設開關及系統狀態指 示燈連接至此排針。 在 10) RESET# 連接纜線之前請注意正 HDLED- 負針腳。 HDLED+ PWRBTN ( 電源開關 ): 連接至機殼前面板上的電源開關。 您可設定使用電源開關關閉系統電源的方式。...
  • Seite 148 SATA 電源接頭 請連接 SATA 電源線。 (SATA_POW1) (請參閱第 1 頁,編號 8) USB 2.0 排針 除了 I/O 面板上的兩個 USB_PWR USB 2.0 連接埠外,在本 (5-pin USB6) (請參閱第 1 頁,編號 主機板上還有另外三組 排針。 2) (9-pin USB2_3) DUMMY (請參閱第 1 頁,編號 17) USB_PWR USB_PWR USB_PWR (9-pin USB4_5) (請參閱第...
  • Seite 149 H81TM-ITX R2.0 類比環場 訊號名稱 訊號名稱 音訊排針 SENSE A_GND (17-pin HD_AUDIO2) A_GND 中央 (請參閱第 1 頁,編號 Surr_Rear_R A_GND 23) A_GND Surr_Rear_L Surr_Side_R A_GND A_GND Surr_Side_L Front_R A_GND A_GND Front_L 3W 音訊 AMP 輸出 請將機殼喇叭連接至此 晶圓排針 排針。 (4-pin SPEAKER1) Front_R- (請參閱第 1 頁, 編號...
  • Seite 150 消費性紅外線 此排針可用來連接遙控器接收 CIR input +5VA Learn-in 模組排針 器。 (7-pin CIR1) (請參閱第 1 頁,編號 +5VA IRTX 5) 序列連接埠排針 此 COM1 排針支援序列 連接埠模組。 (9-pin COM1) (請參閱第 1 頁,編號 16) PIN 訊號名稱 PIN 訊號名稱 LPC 偵錯排針 (13-pin LPC1) 無 pin (請參閱第 1 頁,編號 26)...
  • Seite 151 H81TM-ITX R2.0 家庭影院電腦接口 訊號名稱 訊號名稱 (7 针 HTPC1) HDMI CEC #Power_Button (见第 1 页,第 24 个) SMB_DATA 3.3V Standby SMB_CLK 无针脚 Recording LED 訊號名稱 訊號名稱 LVDS 接頭 ODD_Lane3_P (40 针 LVDS1) ODD_Lane3_N EDID_3.3V (见第 1 页,第 13 个) ODD_Lane2_P LCD_GND...
  • Seite 152: Isi Kemasan

    Anda gunakan. Anda juga dapat menemukan kartu VGA dan datar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com. 1.1 Isi Kemasan • Motherboard ASRock H81TM-ITX R2.0 (Bentuk dan Ukuran hin Mini-ITX) • Panduan Ringkas ASRock H81TM-ITX R2.0...
  • Seite 153 H81TM-ITX R2.0 1.2 Spesiikasi • Bentuk dan Ukuran hin Mini-ITX (Kompatibel dengan Mini- Platform ITX) • Desain Kapasitor Solid • Mendukung Prosesor Intel® Core™ i7/i5/i3/Pentium®/Celeron® Generasi ke-5, ke-4 Baru, dan ke-4 (Soket 1150) dengan TDP hingga 65W • Mendukung Teknologi Intel ®...
  • Seite 154 Panel I/O • 1 x port DVI-I Belakang • 1 x port HDMI • 2 x Port USB 2.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 2 x Port USB 3.0 (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 1 x Port LAN RJ-45 dengan LED (ACT/LINK LED dan SPEED LED) • Soket Audio HD: Speaker/Mikrofon Depan...
  • Seite 155 • 1 x komponen Wafer Output AMP Audio 3W • 1 x komponen power SATA • 3 x Header USB 2.0 (mendukung 5 port USB 2.0) (Mendukung Perlindungan ESD (ASRock Full Spike Protection)) • 32Mb AMI UEFI Legal BIOS dengan dukungan GUI Fitur BIOS Multibahasa • ACPI 1.1 Kompatibel dengan Aktivitas Pengaktifan...
  • Seite 156 * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Karena keterbatasan, ukuran memori sebenarnya mungkin kurang dari 4GB karena akan digunakan sistem berdasarkan sistem operasi Windows® 32-bit. Sistem operasi Windows® 64-bit tidak memiliki keterbatasan tersebut. Anda dapat menggunakan ASRock XFast RAM untuk memanfaatkan memori yang tidak dapat digunakan Windows®...
  • Seite 157: Contact Information

    Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
