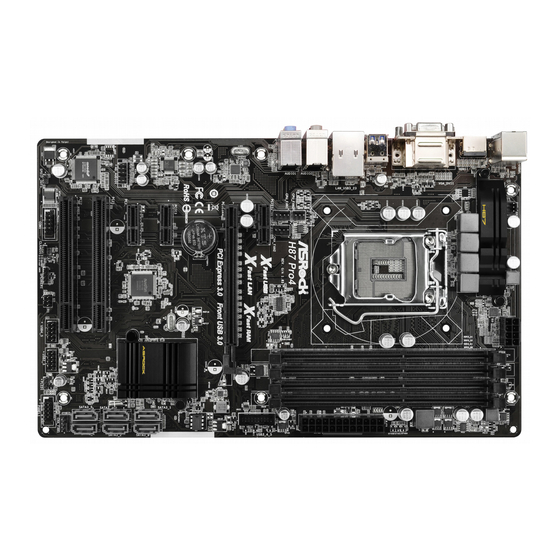

ASROCK H87 Pro4 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. ASROCK Anleitungen
  4. Mainboards
  5. H87 Pro4
  6. Bedienungsanleitung
ASROCK H87 Pro4 Bedienungsanleitung

ASROCK H87 Pro4 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für H87 Pro4:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Version 1.0
Published March 2013
Copyright©2013 ASRock INC. All rights reserved.
Copyright Notice:
No part of this documentation may be reproduced, transcribed, transmitted, or
translated in any language, in any form or by any means, except duplication of
documentation by the purchaser for backup purpose, without written consent of
ASRock Inc.
Products and corporate names appearing in this documentation may or may not
be registered trademarks or copyrights of their respective companies, and are used
only for identification or explanation and to the owners' benefit, without intent to
infringe.
Disclaimer:
Specifications and information contained in this documentation are furnished for
informational use only and subject to change without notice, and should not be
constructed as a commitment by ASRock. ASRock assumes no responsibility for
any errors or omissions that may appear in this documentation.
With respect to the contents of this documentation, ASRock does not provide
warranty of any kind, either expressed or implied, including but not limited to
the implied warranties or conditions of merchantability or fitness for a particular
purpose.
In no event shall ASRock, its directors, officers, employees, or agents be liable for
any indirect, special, incidental, or consequential damages (including damages for
loss of profits, loss of business, loss of data, interruption of business and the like),
even if ASRock has been advised of the possibility of such damages arising from any
defect or error in the documentation or product.
TM
The terms HDMI
and HDMI High-Definition Multimedia Interface, and the HDMI
logo are trademarks or registered trademarks of HDMI Licensing LLC in the United
States and other countries.
This device complies with Part 15 of the FCC Rules. Operation is subject to the following
two conditions:
(1) this device may not cause harmful interference, and
(2) this device must accept any interference received, including interference that
may cause undesired operation.
CALIFORNIA, USA ONLY
The Lithium battery adopted on this motherboard contains Perchlorate, a toxic substance
controlled in Perchlorate Best Management Practices (BMP) regulations passed by the
California Legislature. When you discard the Lithium battery in California, USA, please
follow the related regulations in advance.
"Perchlorate Material-special handling may apply, see www.dtsc.ca.gov/hazardouswaste/
perchlorate"
ASRock Website: http://www.asrock.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ASROCK H87 Pro4

Inhaltszusammenfassung für ASROCK H87 Pro4

  • Seite 1 (including damages for loss of profits, loss of business, loss of data, interruption of business and the like), even if ASRock has been advised of the possibility of such damages arising from any defect or error in the documentation or product.
  • Seite 2 All manuals and user guides at all-guides.com...

  • Seite 3: Motherboard-Layout

    All manuals and user guides at all-guides.com H87 Pro4 Motherboard Layout PWR_FAN1 ATX12V1 USB 3.0 T: USB0 B: USB1 USB 3.0 Top: T: USB2 RJ-45 B: USB3 H87 Pro4 CPU_FAN2 CHA_FAN2 CPU_FAN1 Fast USB PCIE1 Fast LAN Fast RAM PCIE2 PCI Express 3.0...
  • Seite 4 All manuals and user guides at all-guides.com No. Description Power Fan Connector (PWR_FAN1) ATX 12V Power Connector (ATX12V1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A1, DDR3_B1) 2 x 240-pin DDR3 DIMM Slots (DDR3_A2, DDR3_B2) ATX Power Connector (ATXPWR1) USB 3.0 Header (USB3_4_5) SATA3 Connector (SATA3_1) SATA3 Connector (SATA3_0) SATA3 Connector (SATA3_2)
  • Seite 5 All manuals and user guides at all-guides.com H87 Pro4 I/O Panel No. Description No. Description USB 2.0 Ports (USB01) Microphone (Pink) D-Sub Port Central / Bass (Orange) LAN RJ-45 Port* USB 3.0 Ports (USB3_23) Side Speaker (Gray) USB 3.0 Ports (USB3_01)
  • Seite 6 All manuals and user guides at all-guides.com * There are two LEDs on each LAN port. Please refer to the table below for the LAN port LED indications. ACT/LINK LED SPEED LED LAN Port Activity / Link LED Speed LED Status Description Status...

  • Seite 7: Package Contents

    ASRock’s website without further notice. If you require technical support related to this motherboard, please visit our website for specific information about the model you are using. You may find the latest VGA cards and CPU support list on ASRock’s website as well. ASRock website http://www.asrock.com.
  • Seite 8 All manuals and user guides at all-guides.com 1.2 Specifications Platform • ATX Form Factor • All Solid Capacitor design • Supports 4 Generation Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® in LGA1150 Package • Digi Power Design • 4 Power Phase Design • Supports Intel®...
  • Seite 9 All manuals and user guides at all-guides.com H87 Pro4 • Supports HDMI Technology with max. resolution up to 1920x1200 @ 60Hz • Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz • Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz • Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and...
  • Seite 10 All manuals and user guides at all-guides.com Storage • 6 x SATA3 6.0 Gb/s connectors, support RAID (RAID 0, RAID 1, RAID 5, RAID 10, Intel Rapid Storage Technology 12 and Intel Smart Response Technology), NCQ, AHCI and “Hot Plug” Connector • 1 x IR header • 1 x COM port header...
  • Seite 11 Due to limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit operating systems. Windows® 64-bit operat- ing systems do not have such limitations. You can use ASRock XFast RAM to utilize the memory that Windows® cannot use.

  • Seite 12: Unique Features

    LED, FAN-Tastic Tuning, OC Tweaker and a whole lot more. ASRock Instant Flash ASRock Instant Flash is a BIOS flash utility embedded in Flash ROM. This conve- nient BIOS update tool allows you to update the system BIOS in a few clicks without preparing an additional floppy diskette or other complicated flash utility.
  • Seite 13 And it also boosts the speed of Adobe Photoshop 5 times faster. Another advantage of ASRock XFast RAM is that it reduces the frequency of accessing your SSDs or HDDs in order to extend their lifespan.
  • Seite 14 Windows® 8 brings the ultimate boot up experience. The lightning boot up speed makes it hard to access the UEFI setup. ASRock Restart to UEFI allows users to enter the UEFI automatically when turning on the PC. By enabling this function, the PC will enter the UEFI directly after you restart.
  • Seite 15 ASRock FAN-Tastic Tuning ASRock FAN-Tastic Tuning is included in A-Tuning. Configure up to five different fan speeds using the graph. The fans will automatically shift to the next speed level when the assigned temperature is met.
  • Seite 16 All manuals and user guides at all-guides.com Chapter 2 Installation This is an ATX form factor motherboard. Before you install the motherboard, study the configuration of your chassis to ensure that the motherboard fits into it. Pre-installation Precautions Take note of the following precautions before you install motherboard components or change any motherboard settings.

  • Seite 17: Installing The Cpu

    All manuals and user guides at all-guides.com H87 Pro4 2.1 Installing the CPU 1. Before you insert the 1150-Pin CPU into the socket, please check if the PnP cap is on the socket, if the CPU surface is unclean, or if there are any bent pins in the socket.
  • Seite 18 All manuals and user guides at all-guides.com...
  • Seite 19 All manuals and user guides at all-guides.com H87 Pro4 Please save and replace the cover if the processor is removed. The cover must be placed if you wish to return the motherboard for after service.
  • Seite 20 All manuals and user guides at all-guides.com 2.2 Installing the CPU Fan and Heatsink...
  • Seite 21 All manuals and user guides at all-guides.com H87 Pro4 2.3 Installing Memory Modules (DIMM) This motherboard provides four 240-pin DDR3 (Double Data Rate 3) DIMM slots, and supports Dual Channel Memory Technology. 1. For dual channel configuration, you always need to install identical (the same brand, speed, size and chip-type) DDR3 DIMM pairs.
  • Seite 22 All manuals and user guides at all-guides.com...
  • Seite 23 All manuals and user guides at all-guides.com H87 Pro4 2.4 Expansion Slots (PCI and PCI Express Slots) There are 2 PCI slots and 4 PCI Express slots on the motherboard. Before installing an expansion card, please make sure that the power supply is switched off or the power cord is unplugged.
  • Seite 24 All manuals and user guides at all-guides.com 2.5 Jumpers Setup The illustration shows how jumpers are setup. When the jumper cap is placed on the pins, the jumper is “Short”. If no jumper cap is placed on the pins, the jumper is “Open”.
  • Seite 25 All manuals and user guides at all-guides.com H87 Pro4 2.6 Onboard Headers and Connectors Onboard headers and connectors are NOT jumpers. Do NOT place jumper caps over these headers and connectors. Placing jumper caps over the headers and connectors will cause permanent damage to the motherboard.
  • Seite 26 All manuals and user guides at all-guides.com Power LED Header Please connect the chassis (3-pin PLED1) power LED to this header PLED- PLED+ (see p.1, No. 15) PLED+ to indicate the system’s power status. Serial ATA3 Connectors These six SATA3 (SATA3_0: connectors support SATA see p.1, No.
  • Seite 27 All manuals and user guides at all-guides.com H87 Pro4 Front Panel Audio Header This header is for PRESENCE# (9-pin HD_AUDIO1) connecting audio devices MIC_RET OUT_RET (see p.1, No. 23) to the front audio panel. OUT2_L J_SENSE OUT2_R MIC2_R MIC2_L 1. High Definition Audio supports Jack Sensing, but the panel wire on the chassis must support HDA to function correctly.
  • Seite 28 All manuals and user guides at all-guides.com (3-pin PWR_FAN1) (see p.1, No. 1) +12V FAN_SPEED CPU Fan Connectors This motherboard pro- +12V (4-pin CPU_FAN1) vides a 4-Pin CPU fan CPU_FAN_SPEED FAN_SPEED_CONTROL (see p.1, No. 25) (Quiet Fan) connector. If you plan to connect a (3-pin CPU_FAN2) 3-Pin CPU fan, please (see p.1, No.

  • Seite 29: Einleitung

    All manuals and user guides at all-guides.com H87 Pro4 1 Einleitung Vielen Dank, dass Sie sich für das H87 Pro4 von ASRock entschieden haben – ein zuverlässiges Motherboard, das konsequent unter der strengen Qualitätskontrolle von ASRock hergestellt wurde. Es liefert ausgezeichnete Leistung mit robustem Design, das ASRocks Streben nach Qualität und Beständigkeit erfüllt.

  • Seite 30: Technische Daten

    All manuals and user guides at all-guides.com 1.2 Technische Daten Plattform • ATX-Formfaktor • Vollständig solides Kondensatordesign Prozessor • Unterstützt Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® der 4. Generation im LGA1150-Paket • Digipower-Design • 4-Leistungsphasendesign • Unterstützt Intel®...
  • Seite 31 All manuals and user guides at all-guides.com H87 Pro4 • Unterstützt DVI-D mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt D-Sub mit maximaler Auflösung von 1920 x 1200 bei 60 Hz • Unterstützt Auto-Lippensynchronizität, hohe Farbtiefe (12...

  • Seite 32: Anschluss

    All manuals and user guides at all-guides.com Anschluss • 1 x IR-Stiftleiste • 1 x COM-Anschluss-Stiftleiste • 1 x Betrieb-LED-Stiftleiste • 2 x CPU-Lüfteranschlüsse (1 x 4-polig, 1 x 3-polig) • 2 x Gehäuselüfteranschlüsse (2 x 4-polig) • 1 x Netzteillüfteranschluss (3-polig) • 1 x 24-poliger ATX-Netzanschluss • 1 x 8-poliger 12-V-Netzanschluss • 1 x Audioanschluss an Frontblende...
  • Seite 33 Aufgrund von Beschränkungen kann die Größe des tatsächlich für die Systemnutzung reservierten Speichers unter Windows®-Betriebssystemen mit 32 Bit weniger als 4 GB betragen. Windows®-Betriebssysteme mit 64 Bit haben keine derartigen Beschränkungen. Mit ASRock XFast RAM können Sie den Speicher einsetzen, den Windows® nicht nutzen kann.

  • Seite 34: Jumpereinstellung

    All manuals and user guides at all-guides.com 1.3 Jumpereinstellung Die Abbildung zeigt, wie die Jumper eingestellt werden. Wenn die Jumper- Kappe auf den Kontakten angebracht ist, ist der Jumper „kurzgeschlossen“. Wenn keine Jumper-Kappe auf den Kontakten angebracht ist, ist der Jumper „offen“. Die Abbildung zeigt einen 3-poligen Jumper, dessen Kontakt 1 und Kontakt 2 „kurzgeschlossen“...

  • Seite 35: Integrierte Stiftleisten Und Anschlüsse

    All manuals and user guides at all-guides.com H87 Pro4 1.4 Integrierte Stiftleisten und Anschlüsse Integrierte Stiftleisten und Anschlüsse sind KEINE Jumper. Bringen Sie KEINE Jumper-Kappen an diesen Stiftleisten und Anschlüssen an. Durch Anbringen von Jumper-Kappen an diesen Stiftleisten und Anschlüssen können Sie das Motherboard dauerhaft beschädigen.
  • Seite 36 All manuals and user guides at all-guides.com Betrieb-LED-Stiftleiste Bitte verbinden Sie (3-polig, PLED1) die Betrieb-LED des (siehe S. 1, Nr. 15) Gehäuses zur Anzeige des Systembetriebsstatus mit dieser Stiftleiste. Serial-ATA-III- Diese sechs SATA-III- Anschlüsse Anschlüsse unterstützen (SATA3_0: SATA-Datenkabel für siehe S. 1, Nr. 8) interne Speichergeräte mit (SATA3_1: einer Datenübertragungs-...
  • Seite 37 All manuals and user guides at all-guides.com H87 Pro4 Audiostiftleiste Diese Stiftleiste dient (Frontblende) dem Anschließen von (9-polig, HD_AUDIO1) Audiogeräten an der (siehe S. 1, Nr. 23) Frontblende. 1. High Definition Audio unterstützt Anschlusserkennung, der Draht am Gehäuse muss dazu jedoch HDA unterstützt. Bitte befolgen Sie zum Installieren Ihres Systems die Anweisungen in unserer Anleitung und der Anleitung zum Gehäuse.
  • Seite 38 All manuals and user guides at all-guides.com (3-polig, PWR_FAN1) (siehe S. 1, Nr. 1) CPU-Lüfteranschlüsse Dieses Motherboard bietet (4-polig, CPU_FAN1) einen 4-poligen CPU- (siehe S. 1, Nr. 25) Lüfteranschluss (lautloser Lüfter). Falls Sie einen (3-polig, CPU_FAN2) 3-poligen CPU-Lüfter (siehe S. 1, Nr. 26) anschließen möchten, verbinden Sie ihn bitte mit Kontakt 1 bis 3.

  • Seite 39: Contenu De L'emballage

    H87 Pro4 1 Introduction Nous vous remercions d’avoir acheté cette carte mère ASRock H87 Pro4, une carte mère fiable fabriquée conformément au contrôle de qualité rigoureux et constant appliqué par ASRock. Fidèle à son engagement de qualité et de durabilité, ASRock vous garantit une carte mère de conception robuste aux performances élevées.
  • Seite 40 All manuals and user guides at all-guides.com Spécifications Plateforme • Facteur de forme ATX • Conception à condensateurs solides Processeur • Prend en charge les processeurs 4ème Génération Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en package LGA1150 • Conception Digi Power • Alimentation à...
  • Seite 41 All manuals and user guides at all-guides.com H87 Pro4 • Prend en charge le mode DVI-D avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge le mode D-Sub avec une résolution maximale de 1920x1200 @ 60Hz • Prend en charge les technologies Auto Lip Sync, Deep Color (12bpc), xvYCC et HBR (High Bit Rate Audio) avec HDMI (un écran compatible HDMI est requis)

  • Seite 42: Système D'exploitation

    All manuals and user guides at all-guides.com Connectique • 1 x embase IR • 1 x embase pour port COM • 1 x embase LED d’alimentation • 2 x connecteurs pour ventilateur de processeur (1 x 4 broches, 1 x 3 broches) • 2 x connecteurs pour ventilateur de châssis (2 x 4 broches) • 1 x connecteur pour ventilateur d’alimentation (3 broches) • 1 x connecteur d’alimentation ATX 24 broches...
  • Seite 43 All manuals and user guides at all-guides.com H87 Pro4 * pour des informations détaillées de nos produits, veuillez visiter notre site : http://www.asrock.com Il est important de signaler que l'overcloking présente certains risques, incluant des modifications du BIOS, l’application d’une technologie d’overclocking déliée et l'utilisation d'outils d'overclocking développés par des tiers.
  • Seite 44 All manuals and user guides at all-guides.com 1.3 Configuration des cavaliers (jumpers) L’illustration ci-dessous vous renseigne sur la configuration des cavaliers (jumpers). Lorsque le capuchon du cavalier est installé sur les broches, le cavalier est ‘court- circuité’. Si le capuchon du cavalier n’est pas installé sur les broches, le cavalier est ‘ouvert’.
  • Seite 45 All manuals and user guides at all-guides.com H87 Pro4 1.4 Embases et connecteurs de la carte mère Les embases et connecteurs situés sur la carte NE SONT PAS des cavaliers. Ne placez JAMAIS de capuchons de cavaliers sur ces embases ou connecteurs. Placer un capuchon de cavalier sur ces embases ou connecteurs endommagera irrémédiablement...
  • Seite 46 All manuals and user guides at all-guides.com Embase LED Veuillez brancher le d’alimentation LED d’alimentation (PLED1 à 3 broches) du châssis sur cette (voir p.1, No. 15) embase pour indiquer l’état d’alimentation du système. Connecteurs Serial ATA3 Ces six connecteurs (SATA3_0: SATA3 sont compatibles voir p.1, No.
  • Seite 47 All manuals and user guides at all-guides.com H87 Pro4 Embase audio du panneau Cette embase sert au frontal branchement des appareils (HD_AUDIO1 à 9 audio au panneau audio broches) frontal. (voir p.1, No. 23) 1. L’audio haute définition prend en charge la technologie Jack Sensing (détection de la fiche), mais le panneau grillagé...
  • Seite 48 All manuals and user guides at all-guides.com (PWR_FAN1 à 3 broches) (voir p.1, No. 1) Connecteurs du Cette carte mère est dotée d’un connecteur pour ventilateur du processeur ventilateur de processeur (CPU_FAN1 à 4 broches) (Quiet Fan) à 4 broches. (voir p.1, No.

  • Seite 49: Contenuto Della Confezione

    Web per informazioni specifiche relative al modello attualmente in uso. È possibile trovare l'elenco di schede VGA più recenti e di supporto di CPU anche sul sito Web di ASRock. Sito Web di ASRock http://www.asrock.com.
  • Seite 50 All manuals and user guides at all-guides.com 1.2 Specifiche Piattaforma • Fattore di forma ATX • Design di condensatore solido • Supporta Intel® Core i7 / i5 / i3 di 4a generazione / Xeon® / Pentium® / Celeron® in LGA1150 Package • Design Digi Power • 4 Power Phase Design • Supporta la tecnologia Intel®...
  • Seite 51 All manuals and user guides at all-guides.com H87 Pro4 • Supporta DVI-D con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta D-Sub con una risoluzione max. fino a 1920 x 1200 a 60 Hz • Supporta Auto Lip Sync, Deep Color (12 bpc), xvYCC e HBR (High Bit Rate Audio) con HDMI (è...
  • Seite 52 All manuals and user guides at all-guides.com • 1 x header IR Connettore • 1 x header porta COM • 1 x header LED di alimentazione • 2 x connettori ventola CPU (1 x 4 pin, 1 x 3 pin) • 2 x connettori ventola chassis (2 x 4 pin) • 1 x connettore ventola alimentazione (3 pin) • 1 x connettore alimentazione ATX a 24 pin...
  • Seite 53 4 GB per riservare l'uso del sistema ai sistemi operativi di Windows® a 32 bit. I sistemi operativi Windows® a 64 bit non possiedono tali limitazioni. È possibile utilizzare la RAM XFast di ASRock per utilizzare la memoria che Windows® non può utilizzare.
  • Seite 54 All manuals and user guides at all-guides.com 1.3 Impostazione jumper L'illustrazione mostra in che modo vengono impostati i jumper. Quando il cappuccio del jumper è posizionato sui pin, il jumper è "cortocircuitato". Se sui pin non è posizionato alcun cappuccio del jumper, il jumper è "aperto". L'illustrazione mostra un jumper a 3 pin i cui pin1 e pin2 sono "cortocircuitati"...
  • Seite 55 All manuals and user guides at all-guides.com H87 Pro4 1.4 Header e connettori sulla scheda Gli header e i connettori sulla scheda NON sono jumper. NON posizionare cappucci del jumper su questi header e connettori. Il posizionamento di cappucci del jumper su header e connettori provocherà...
  • Seite 56 All manuals and user guides at all-guides.com Header LED di Collegare il LED di alimentazione alimentazione chassis a (PLED1 a 3 pin) questo header per indicare (vedere pag. 1, n. 15) lo stato di alimentazione del sistema. Connettori Serial ATA3 Questi sei connettori (SATA3_0: SATA3 supportano cavi...
  • Seite 57 All manuals and user guides at all-guides.com H87 Pro4 Header audio pannello Questo header serve a anteriore collegare i dispositivi (AUDIO1_HD a 9 pin) audio al pannello audio (vedere pag. 1, n. 23) anteriore. 1. L'audio ad alta definizione supporta le funzioni Jack sensing, ma il filo del pannello sullo chassis deve supportare HDA per funzionare correttamente.
  • Seite 58 All manuals and user guides at all-guides.com (PWR_FAN1 a 3 pin) (vedere pag. 1, n. 1) Connettori della ventola Questa scheda madre è della CPU dotata di un connettore (CPU_FAN1 a 4 pin) per la ventola della CPU (vedere pag. 1, n. 25) (Ventola silenziosa) a 4 pin.

  • Seite 59: Contenido Del Paquete

    H87 Pro4 1 Introducción Gracias por comprar la placa base ASRock H87 Pro4, una placa base fiable fabricada según el rigurosísimo control de calidad de ASRock. Ofrece un rendimiento excelente con un diseño resistente de acuerdo con el compromiso de calidad y resistencia de ASRock.
  • Seite 60 All manuals and user guides at all-guides.com 1.2 Especificaciones Plataforma • Factor de forma ATX • Diseño de los Condensadores: All Solid • Compatible con 4.ª Generación de Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® en paquete LGA1150 • Diseño Digi Power • Diseño de 4 fases de alimentación • Compatible con la Tecnología de Intel®...

  • Seite 61: Panel Trasero

    All manuals and user guides at all-guides.com H87 Pro4 • Compatible con DVI-D con máxima resolución hasta 1920x1200 @ 60Hz • Compatible con D-Sub con máxima resolución hasta 1920x1200 @ 60Hz • Compatible con Auto Lip Sync, Deep Color (12bpc), xvYCC y...
  • Seite 62 All manuals and user guides at all-guides.com • 1 cabezal IR Conectores • 1 cabezal de puerto COM • 1 cabezal de indicador LED de alimentación • 2 conectores de ventilador de la CPU (1 de 4 pines y 1 de 3 pines) • 2 conectores de ventilador del chasis (2 de 4 pines) • 1 conector de ventilador de alimentación (de 3 pines)
  • Seite 63 Windows® de 32 bits. Los sitemas operativos Windows® de 64 bits no tienen estas limitaciones. Podrá utilizar XFast RAM de ASRock para usar la memoria que Windows® no puede utilizar.
  • Seite 64 All manuals and user guides at all-guides.com 1.3 Instalación de los puentes La instalación muestra cómo deben instalarse los puentes. Cuando la tapa de puente se coloca en los pines, el puente queda “Corto”. Si no coloca la tapa de puente en los pines, el puente queda “Abierto”.
  • Seite 65 All manuals and user guides at all-guides.com H87 Pro4 1.4 Conectores y cabezales incorporados Los cabezales y conectores incorporados NO son puentes. NO coloque tapas de puente sobre estos cabezales y conectores. Si coloca tapas de puente sobre los cabezales y conectores dañará...
  • Seite 66 All manuals and user guides at all-guides.com Cabezal de indicador LED Conecte el indicador LED de alimentación de alimentación del chasis (PLED1 de 3 pines) a este cabezal para indicar (consulte la pág.1, N.º 15) el estado de alimentación del sistema. Conectores Serie ATA3 Estos seis conectores (SATA3_0:...
  • Seite 67 All manuals and user guides at all-guides.com H87 Pro4 Cabezal de audio del Este cabezal se utiliza panel frontal para conectar dispositivos (HD_AUDIO1 de 9 pines) de audio al panel de audio (consulte la pág.1, N.º 23) frontal. 1. El Audio de Alta Definición (HDA, en inglés) es compatible con el método de sensor de conectores, sin embargo, el cable del panel del chasis deberá...
  • Seite 68 All manuals and user guides at all-guides.com (PWR_FAN1 de 3 pines) (consulte la pág.1, N.º 1) Conectores del ventilador Esta placa base contiene de la CPU un conector de ventilador (CPU_FAN1 de 4 pines) (ventilador silencioso) de (consulte la pág.1, N.º 25) CPU de 4 pines.

  • Seite 69: Комплект Поставки

    All manuals and user guides at all-guides.com H87 Pro4 1 Введение Благодарим вас за приобретение надежной материнской платы ASRock H87 Pro4, выпускаемой под постоянным строгим контролем компании ASRock. Эта материнская плата обеспечивает великолепную производительность и характеризуется прочной конструкцией в соответствии с требованиями...
  • Seite 70 All manuals and user guides at all-guides.com 1.2 Спецификация Платформа • Форм-фактор ATX • Использование только твердотельных конденсаторов ЦП • Поддержка процессоров 4-го поколения Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® в исполнении LGA1150 • Digi Power Design • Система...
  • Seite 71 All manuals and user guides at all-guides.com H87 Pro4 • Поддержка DVI-D с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка D-Sub с максимальным разрешением до 1920x1200 при 60 Гц • Поддержка Auto Lip Sync, Deep Color (12bpc), xvYCC и...
  • Seite 72 All manuals and user guides at all-guides.com Разъемы • 1 x колодка IR • 1 x колодка СОМ-порта • 1 x колодка светодиодного индикатора питания • 2 x разъем для вентилятора ЦП (1 х 4-контактный, 1 х 3-контактный) • 2 x разъем для вентилятора корпуса (2 х 4-контактный) • 1 x разъем...
  • Seite 73 несем ответственность за возможный ущерб, вызванный разгоном процессора. В связи с ограничением при работе под 32-разрядной ОС Windows® фактический объем памяти может быть меньше 4 Гбайт. Для 64-разрядных ОС Windows® таких ограничений нет. Для использования той памяти, которую ОС Windows® не может использовать, используйте ASRock XFast RAM.
  • Seite 74 All manuals and user guides at all-guides.com 1.3 Установка перемычек Установка перемычек показана на рисунке. При установке колпачковой перемычки на контакты перемычка «замкнута». Если колпачковая перемычка на контакты не установлена, перемычка «разомкнута». На рисунке показана 3-контактная перемычка с замкнутыми контактами 1 и 2 при установке на них...
  • Seite 75 All manuals and user guides at all-guides.com H87 Pro4 1.4 Колодки и разъемы, расположенные на материнской плате Расположенные на материнской плате колодки и разъемы перемычками НЕ являются. НЕ устанавливайте на эти колодки и разъемы колпачковые перемычки. Установка колпачковых перемычек на эти колодки и разъемы...
  • Seite 76 All manuals and user guides at all-guides.com Колодка светодиодного Подключите индикатора питания светодиодный (3-контактная, PLED1) индикатор питания (См. стр. 1, № 15) корпуса к этой колодке, чтобы обеспечить индикацию состояния питания системы. Разъемы Serial ATA3 Эти шесть (SATA3_0: разъемов SATA3 см.
  • Seite 77 All manuals and user guides at all-guides.com H87 Pro4 Аудиоколодка передней Эта колодка панели предназначена (9-контактная, HD_ для подключения AUDIO1) аудиоустройств к (См. стр. 1, № 23) передней аудиопанели. 1. Аудиосистема высокого разрешения поддерживает функцию распознавания разъема, но для е правильной работы необходимо, чтобы провод панели...
  • Seite 78 All manuals and user guides at all-guides.com (3-контактный, PWR_ FAN1) (См. стр. 1, № 1) Разъемы вентиляторов Эта материнская ЦП плата снабжена (4-контактный, CPU_ 4-контактным разъемом FAN1) для малошумящего (См. стр. 1, № 25) вентилятора ЦП. Если вы собираетесь (3-контактный, CPU_ подключить...

  • Seite 79: Conteúdo Da Embalagem

    Web site para obter informações específicas acerca do modelo que está a utilizar. Também poderá encontrar a lista de placas VGA e CPU mais recentes suportadas no Web site da ASRock. Web site da ASRock http://www.asrock.com.

  • Seite 80: Especificações

    All manuals and user guides at all-guides.com 1.2 Especificações Plataforma • Formato ATX • Design de condensador sólido • Suporta processadores Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® de 4ª geração em socket LGA1150 • Design Digi Power • Design com 4 fases de alimentação • Suporta a tecnologia Intel®...
  • Seite 81 All manuals and user guides at all-guides.com H87 Pro4 • Suporta DVI-D com resolução máxima de até 1920x1200 @ 60Hz • Suporta D-Sub com resolução máxima de até 1920x1200 @ 60Hz • Suporta Auto sincronização labial, Deep Color (12bpc), xvYCC e HBR (High Bit Rate Audio) com HDMI (É...
  • Seite 82 All manuals and user guides at all-guides.com Conector • 1 x Terminal IV • 1 x Terminal de porta COM • 1 x Conector para LED de alimentação • 2 x Conectores da ventoinha da CPU (1 x 4 pinos, 1 x 3 pinos) • 2 x Conectores da ventoinha do chassis (2 x 4 pinos) • 1 x Conector da ventoinha de alimentação (3 pinos) • 1 x conector de alimentação de 24 pinos ATX...
  • Seite 83 All manuals and user guides at all-guides.com H87 Pro4 * Para obter informações detalhadas acerca do produto, visite o nosso Web site: http://www.asrock.com Tenha em atenção que o overclocking inclui um determinado grau de risco, incluindo o ajuste das definições na BIOS, a aplicação de tecnologia Untied Overclocking ou a utilização de ferramentas de overclocking de terceiros.
  • Seite 84 All manuals and user guides at all-guides.com 1.3 Configuração dos jumpers A imagem abaixo ilustra como os jumpers são configurados. Quando a tampa do jumper é colocada nos pinos, o jumper é "Curto". Se não for colocada uma tampa de jumper nos pinos, o jumper é "Aberto". A imagem ilustra um jumper de 3 pinos cujos pino1 e pino2 estão "Curtos"...
  • Seite 85 All manuals and user guides at all-guides.com H87 Pro4 1.4 Terminais e conectores integrados Os terminais e conectores integrados NÃO são jumpers. NÃO coloque tampas de jumpers sobre estes terminais e conectores. Colocar tampas de jumpers sobre os terminais e conectores irá causar danos permanentes à placa principal.
  • Seite 86 All manuals and user guides at all-guides.com Conector do LED de Ligue o LED de alimentação alimentação do chassis a (PLED1 de 3 pinos) este terminal para indicar (consultar p.1, N.º 15) o estado de alimentação do sistema. Conectores ATA3 de série Estes seis conectores (SATA3_0: SATA3 suportam...
  • Seite 87 All manuals and user guides at all-guides.com H87 Pro4 Terminal de áudio do Este terminal destina-se painel frontal à ligação de dispositivos (HD_AUDIO1 de 9 pinos) áudio ao painel de áudio (consultar p.1, N.º 23) frontal. 1. O Áudio de alta definição suporta Detecção de ficha, mas o cabo de painel no chassis deverá...
  • Seite 88 All manuals and user guides at all-guides.com (PWR_FAN1 de 3 pinos) (consultar p.1, N.º 1) Conectores da ventoinha Esta placa principal inclui da CPU um conector de ventoinha (CPU_FAN1 de 4 pinos) de CPU (Ventoinha (consultar p.1, N.º 25) silenciosa) de 4 pinos. Se pretender ligar uma (CPU_FAN2 de 3 pinos) ventoinha de CPU de 3...

  • Seite 89: Ambalaj İçeriği

    All manuals and user guides at all-guides.com H87 Pro4 1 Giriş ASRock'ın zorlu kalite kontrol süreçlerinden geçmiş olan ASRock H87 Pro4 anakartını satın aldığınız için teşekkür ederiz. Sağlam tasarımı ile ASRock'ın kalite ve dayanıklılık taahhüdüne uygun şekilde mükemmel performans sağlar.
  • Seite 90 All manuals and user guides at all-guides.com 1.2 Özellikler Platform • ATX Form Faktörü • Tam Katı Bağlayıcı tasarımı • 4ncü Nesil Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron®, LGA1150 Paketinde desteklemektedir • Dijital Güç Tasarımı • 4 Güç...
  • Seite 91 All manuals and user guides at all-guides.com H87 Pro4 • 1920x1200 @ 60Hz'ye kadar DVI-D işlevini destekler • 1920x1200 @ 60Hz'ye kadar çözünürlükle D-Sub işlevini destekler • HDMI ile Otomatik Dudak Senkronizasyonu (12bpc=, xvYCC ve HBR (Yüksek Bit Hızında Ses) özelliklerini destekler (Uyumlu bir HDMI monitörü...
  • Seite 92 All manuals and user guides at all-guides.com • 1 x IR bağlantısı Bağlayıcı • 1 x COM Bağlantı noktası bağlantısı • 1 x Güç LED bağlantısı • 2 x CPU Fan bağlayıcıları (1 x 4-pin, 1 x 3-pin) • 2 x Kasa Fanı bağlayıcıları (2 x 4-pin) • 1 x Güç...
  • Seite 93 All manuals and user guides at all-guides.com H87 Pro4 * Detaylı ürün bilgisi için, lütfen web sitemizi ziyaret edin: http://www.asrock.com Lütfen, BIOS ayarlarını düzenleme, Bağımsız Hız Aşırtma Teknolojinin uygulanması ya da üçüncü kişilerin hız aşırtma araçlarının kullanılması da dahil olmak üzere tüm hız aşırtma işlemlerinin belirli bir risk taşıdığını unutmayın.
  • Seite 94 All manuals and user guides at all-guides.com 1.3 Bağlantı Teli Kurulumu Çizim, bağlantı tellerinin kurulumunu göstermektedir. Tel kapağı, pimlerin üzerine yerleştirildiğinde, tel "Kısa" olur. Pimlerin üzerinde tel kapağı bulunmadığında, tel "Kısa" olur. Çizim, pin1 ve pin2 alanları "Kısa" olan ve bu iki pim üzerinde bir bağlantı...
  • Seite 95 All manuals and user guides at all-guides.com H87 Pro4 1.4 Ekli Bağlantılar ve Bağlayıcılar Ekli bağlantılar ve bağlayıcılar bağlantı teli değildir. Bağlantı teli kapaklarını bu bağlantı ve bağlayıcılar üzerine yerleştirmeyin. Bağlantı teli kapaklarının bağlantılar ile bağlayıcılar üzerine yerleştirilmesi, anakarta kalıcı hasar verebilir.
  • Seite 96 All manuals and user guides at all-guides.com Güç LED Bağlantısı Sistemin güç durumunun (3-pin PLED1) belirtilmesi için lütfen (bkz. sf.1, No. 15) güç LED'ini bu bağlantıya takın. Seri ATA3 Bağlayıcıları Bu altı SATA3 bağlayıcısı, (SATA3_0: veri aktarım hızı 6,0 Gb/ bkz.
  • Seite 97 All manuals and user guides at all-guides.com H87 Pro4 Ön Panel Ses Bağlantısı Bu bağlantı, ses (9-pin HD_AUDIO1) aygıtlarının ön ses (bkz. sf.1, No. 23) paneline bağlanması içindir. 1. Yüksek Tanımlı Ses, Jak Algılama özelliğini destekler, ancak bu işlevin düzgün çalışabilmesi için kasa üzerindeki panel kablosunun HDA işlevini desteklemesi...
  • Seite 98 All manuals and user guides at all-guides.com (3-pin PWR_FAN1) (bkz sf.1, No. 1) CPU Fan Bağlayıcıları Bu anakart, 4-Pin CPU (4-pin CPU_FAN1) fan (Sessiz Fan) bağlayıcısı (bkz sf.1, No. 25) sağlamaktadır. 3-Pin CPU fan bağlamak istiyorsanız, (3-pin CPU_FAN2) lütfen Pin 1-3'ü kullanın. (bkz sf.1, No.
  • Seite 99 ASRock 의 웹사이트에서 추가 통지 없이 제공됩니다 . 이 마더보드와 관련하여 기 술적 지원이 필요한 경우 , 당사의 웹사이트를 방문하여 사용 중인 모델에 대한 구체 적 정보를 구하십시오 . ASRock 의 웹사이트에서는 최신 VGA 카드와 CPU 지원 목 록도 찾을 수 있습니다 . ASRock 웹사이트 http://www.asrock.com.
  • Seite 100 All manuals and user guides at all-guides.com 1.2 규격 • ATX 폼 팩터 플랫폼 • 모든 솔리드 콘덴서 구조 ® • LGA1150 패키지로 제공되는 4 세대 Intel Core i7 / i5 ® ® ® / i3 / Xeon / Pentium / Celeron 지원...
  • Seite 101 All manuals and user guides at all-guides.com H87 Pro4 • DVI-D 지원 ( 최대 해상도 1920x1200 @ 60Hz) • D-Sub 지원 ( 최대 해상도 1920x1200 @ 60Hz) • Auto Lip Sync, Deep Color (12bpc), xvYCC 및 HBR (High Bit Rate Audio)(HDMI 포함 ) 지원 (HDMI 호환 모니터 필요 ) •...
  • Seite 102 All manuals and user guides at all-guides.com • IR 헤더 1 개 커넥터 • COM 포트 헤더 1 개 • 전원 LED 헤더 1 개 • CPU 팬 커넥터 2 개 (1 x 4 핀 , 1 x 3 핀 ) •...
  • Seite 103 32 비트 운영체제 하의 시스템 사용을 ® 위한 예비 메모리용 4GB 보다 더 적을 수 있습니다 . Windows 64 비트 운영체제에 는 그러한 제한이 없습니다 . ASRock XFast RAM 을 사용하여 Windows ® 가 사용 할 수 없는 메모리를 이용할 수 있습니다 .
  • Seite 104 All manuals and user guides at all-guides.com 1.3 점퍼 설정 그림은 점퍼를 어떻게 설정하는지 보여줍니다 . 점퍼 캡을 핀에 씌우면 점퍼가 “단 락”됩니다 . 점퍼 캡을 핀에 씌우지 않으면 점퍼가 “단선”됩니다 . 그림은 3 핀 점 퍼를 보여주며 핀 1 과 핀 2 는 점퍼 캡을 씌울 때 “단락”됩니다 . Clear CMOS 점퍼...
  • Seite 105 All manuals and user guides at all-guides.com H87 Pro4 1.4 온보드 헤더 및 커넥터 온보드 헤더와 커넥터는 점퍼가 아닙니다 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우 지 마십시오 . 점퍼 캡을 온보드 헤더와 커넥터에 씌우면 마더보드가 영구적으로 손상됩니다 . 섀시의 전원 스위치 , 리...
  • Seite 106 All manuals and user guides at all-guides.com 전원 LED 헤더 시스템 전원 상태를 나 (3 핀 PLED1) 타내려면 섀시 전원 (1 페이지 , 15 번 항목 참조 ) LED 를 이 헤더에 연결 하십시오 . 시리얼 ATA3 커넥터 이들 6 개의 SATA3 커 (SATA3_0: 넥터는...
  • Seite 107 All manuals and user guides at all-guides.com H87 Pro4 전면 패널 오디오 헤더 이 헤더는 오디오 장치 (9 핀 HD_AUDIO1) 를 전면 오디오 패널에 (1 페이지 , 23 번 항목 참조 ) 연결하는 데 사용됩니 다 . 1. 고음질 오디오는 잭 감지를 지원하지만 올바르게 작동하려면 섀시의 패널 와이어...
  • Seite 108 All manuals and user guides at all-guides.com (3 핀 PWR_FAN1) (1 페이지 , 1 번 항목 참조 ) CPU 팬 커넥터 이 마더보드에는 4 핀 (4 핀 CPU_FAN1) CPU 팬 ( 저소음 팬 ) 커 (1페이지 , 25 번 항목 참조 ) 넥터가...
  • Seite 109 必要な場合には、 ご使用のモデルについての詳細情報を、 当社のウェブサイトで参 照ください。 アスロックのウェブサイトでは、 最新のVGA カードおよび CPU サポー ト一覧もご覧になれます。 アスロックウェブサイト http://www.asrock.com. 1.1 パッケージの内容 • アスロック H87 Pro4 マザーボード （ATX フォームファクター） • アスロック H87 Pro4 クイックインストールガイド • アスロック H87 Pro4 サポート CD • 2 x シリアル ATA （SATA） データケーブル （オプション）...
  • Seite 110 All manuals and user guides at all-guides.com 1.2 仕様 • ATX フォームファクター プラットフォー • オール固体コンデンサー設計 ム • LGA1150 パッケージでは、 第 4 世代の Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® をサポート • デジタル電源設計 • 4 電源フェーズ設計 •...
  • Seite 111 All manuals and user guides at all-guides.com H87 Pro4 • DVI-D をサポート。 最大解像度 1920x1200 @60Hz • D-Sub をサポート。 最大解像度 1920x1200 @60Hz • HDMI （ HDMI 準拠のモニターが必要） では、 オートリップ シンク、 ディープカラー （12bpc） 、 xvYCC、 HBR （高ビットレ ートオーディオ） をサポート • DVI-D と HDMI ポートで、 HDCP 機能をサポート...
  • Seite 112 All manuals and user guides at all-guides.com • 1 x IR ヘッダー コネクター • 1 x COM ポートヘッダー • 1 x 電源 LED ヘッダー • 2 x CPU ファインコネクター （1 x 4 ピン、 1 x 3 ピン） • 2 x シャーシファンコネクター （2 x 4 ピン） •...
  • Seite 113 All manuals and user guides at all-guides.com H87 Pro4 * 商品詳細については、 当社ウェブサイトをご覧ください。 http://www.asrock.com BIOS 設定の調整、 アンタイドオーバークロックテク ノロジーの適用、 サードパーティ のオーバークロックツールの使用などを含む、 オーバークロックには、 一定のリス クを伴いますのでご注意ください。 オーバークロックするとシステムが不安定に なったり、 システムのコンポーネントやデバイスが破損することがあります。 ご自 分の責任で行ってください。 弊社では、 オーバークロックによる破損の責任は負 いかねますのでご了承ください。 Windows® 32 ビットオペレーティングシステムでの、 システム使用に割り当てられ た実際のメモリサイズは制限のため、 4GB 未満のことがあります。 Windows® 64 ビットのオペレーティングシステムでは、 そのような制限はありません。...
  • Seite 114 All manuals and user guides at all-guides.com 1.3 ジャンパー設定 このイラストは、 ジャンパーの設定方法を示しています。 ジャンパーキャップがピ ンに被さっていると、 ジャンパーは 「ショート」 です。 ジャンパーキャップがピンに 被さっていない場合には、 ジャンパーは 「オープン」 です。 この図は 3 ピンのジャ ンパーを表し、 ジャンパーキャップがピン 1 とピン 2 に被さっているとき、 これら のピンは 「ショート」 です。 CMOS クリアジャンパー (CLRCMOS1) デフォルト CMOS のクリア （p.1、...
  • Seite 115 All manuals and user guides at all-guides.com H87 Pro4 1.4 オンボードのヘッダーとコネクター オンボードヘッダーとコネクターはジャンパーではありません。 これらヘッダーと コネクターにはジャンパーキャップを被せないでください。 ヘッダーおよびコネク ターにジャンパーキャップを被せると、 マザーボードに永久損傷が起こることがあ ります。 システムパネルヘッダー 電源スイッチを接続し、 （9 ピンパネル 1） スイッチをリセットし、 下 （p.1、 No. 14 参照） 記のピン割り当てに従っ て、 シャーシのシステムス テータス表示ランプをこ のヘッダーにセットしま す。 ケーブルを接続する ときには、 ピンの＋と−に 気をつけてください。 PWRBTN （電源スイッチ） ：...
  • Seite 116 All manuals and user guides at all-guides.com 電源 LED ヘッダー システムの電源ステータ （3 ピン PLED1） スを表示するために、 （p.1、 No. 15 参照） シャーシ電源 LED をこ のヘッダーに接続してく ださい。 シリアル ATA3 コネクタ これら 6 つの SATA3 コ ー ネクターは、 最高 6.0 Gb/ （SATA3_0： 秒のデータ転送速度で p.1、 No. 8 参照） 内部ストレージデバイス...
  • Seite 117 All manuals and user guides at all-guides.com H87 Pro4 フロントパネルオーディ このヘッダーは、 フロント オヘッダー オーディオパネルにオー （9 ピン HD_AUDIO1） ディオデバイスを接続す （p.1、 No. 23 参照） るためのものです。 1. ハイディフィニションオーディオはジャックセンシングをサポートしていますが、 正しく機能するためには、 シャーシのパネルワイヤーが HDA をサポートしてい ることが必要です。 お使いのシステムを取り付けるには、 当社のマニュアルお よびシャーシのマニュアルの指示に従ってください。 2. ACʼ97 オーディオパネルを使用する場合には、 次のステップで、 前面パネルオー ディオヘッダーに取り付けてください。 A. Mic_IN (MIC) を MIC2_L に接続。...
  • Seite 118 All manuals and user guides at all-guides.com （3 ピン PWR_FAN1） （p.1、 No. 1 参照） CPU ファンコネクター このマザーボードは 4 ピ （4 ピン CPU_FAN1） ン CPU ファン （静音ファ （p.1、 No. 25 参照） ン） コネクターを提供しま す。 3 ピンの CPU ファン （3 ピン CPU_FAN2） を接続する場合には、...
  • Seite 119 All manuals and user guides at all-guides.com H87 Pro4 1 简介 感谢您购买 ASRock H87 Pro4 主板，这是按照 ASRock 一贯严格质量控制标准生 产的性能可靠的主板。它提供符合 ASRock 质量和耐久性承诺的精良设计和卓越 性能。 由于主板规格和 BIOS 软件可能已更新，因此， 本文档的内容可能会随时更改，恕 不另行通知。如果本文档有任何修改，则更新的版本将发布在 ASRock 网站上，我 们不会另外进行通知。如果您需要与此主板相关的技术支持，请访问我们的网站 以具体了解所用型号的信息。您也可以在 ASRock 网站上找到最新 VGA 卡和 CPU 支持列表。ASRock 网站 http://www.asrock.com。 1.1 包装清单...
  • Seite 120 All manuals and user guides at all-guides.com 1.2 规格 • ATX 规格尺寸 平台 • 全固态电容器设计 • 支持 LGA1150 封装第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® • Digi Power （帝捷） 设计 • 4 电源相设计 •...
  • Seite 121 All manuals and user guides at all-guides.com H87 Pro4 • 支持 DVI-D，60Hz 时最大分辨率达 1920x1200 • 支持 D-Sub，60Hz 时最大分辨率达 1920x1200 • 通过 HDMI （ 需要符合规格的 HDMI 监视器） 支持 Auto Lip Sync、Deep Color (12bpc), xvYCC 和 HBR （高位速率音频） • 通过 DVI-D and HDMI 端口支持 HDCP 功能...
  • Seite 122 All manuals and user guides at all-guides.com • 1 x IR 接脚 接口 • 1 x COM 端口接脚 • 1 x 电源 LED 接脚 • 2 x CPU 风扇接口 (1 x 4 针 , 1 x 3 针 ) • 2 x 机箱风扇接口 (2 x 4 针 ) •...
  • Seite 123 All manuals and user guides at all-guides.com H87 Pro4 * 有关详细产品信息 ，请访问我们的网站： http://www.asrock.com 须认识到超频会有一定风险，包括调整 BIOS 设置，应用 “自由超频技术” ，或使用 第三方超频工具。超频可能会影响到系统的稳定性，甚至对系统的组件和设备造 成损坏。执行这项工作您应自担风险和自己承担费用。我们对由于超频而造成的 损坏概不负责。 由于限制原因，实际内存容量可能会小于 4GB， 以保留给 Windows® 32-bit 操作系 统下的系统使用。Windows® 64-bit 操作系统没有此类限制。您可以使用 ASRock XFast RAM 来利用 Windows® 不能使用的内存。...
  • Seite 124 All manuals and user guides at all-guides.com 1.3 跳线设置 此图显示如何设置跳线。将跳线帽装到这些针脚上时，跳线 “短接” 。如果这些 针脚上没有装跳线帽，跳线 “开路” 。此图显示 3 针跳线，当跳线帽装在针脚 1 和 针脚 2 “上，它们短接” 。 清除 CMOS 跳线 (CLRCMOS1) 清除 CMOS 默认 （见第 1 页 ，第 20 个） CLRCMOS1 允许您清除 CMOS 中的数据。要清除和重置系统参数到默认设 置，请关闭计算机，...
  • Seite 125 All manuals and user guides at all-guides.com H87 Pro4 1.4 板载接脚和接口 板载接脚和接口不是跳线。不要将跳线帽装到这些接脚和接口上。将跳线帽装到 这些接脚和接口上将会对主板造成永久性损坏。 系统面板接脚 按照下面的针脚分配，将 (9 针 PANEL1) 机箱上的电源开关、 重置 见第 1 页 ，第 14 个） 开关和系统状态指示灯 连接到此接脚。在连接线 缆前请记下正负针脚。 PWRBTN ( 电源开关 ): 连接到机箱前面板上的电源开关。您可以配置使用电源开关关闭系统的方式。 RESET ( 重置开关 ): 连接到机箱前面板上的重置开关。如果计算机死机，无法执行正常重新启动，按重 置开关重新启动计算机。...
  • Seite 126 All manuals and user guides at all-guides.com 电源 LED 接脚 请将机箱电源 LED 连接 (3 针 PLED1) 到此接脚以指示系统电源 （见第 1 页 ，第 15 个） 状态。 串行 ATA3 接口 这六个 SATA3 接口支持 (SATA3_0: 最高 6.0 Gb/s 数据传输 见第 1 页 ， 第 8 个） 速率的内部存储设备的...
  • Seite 127 All manuals and user guides at all-guides.com H87 Pro4 前面板音频接脚 此接脚用于将音频设备 (9 针 HD_AUDIO1) 连接到前音频面板。 （见第 1 页 ，第 23 个） 1. 高清音频支持插孔感测，但机箱上的面板连线必须支持 HDA 才能正常工作。请 按照我们的手册和机箱手册的说明安装系统。 2. 如果您使用 AC’ 97 音频面板，请按照以下步骤安装到前面板音频接脚： A. 将 Mic_IN (MIC) 连接到 MIC2_L. B。将 Audio_R (RIN) 连接到 OUT2_R，将 Audio_L (LIN) 连接到 OUT2_L.
  • Seite 128 All manuals and user guides at all-guides.com (3 针 PWR_FAN1) 见第 1 页 ，第 1 个） CPU 风扇接口 此主板提供 4 针 CPU 风 (4 针 CPU_FAN1) 扇 （静音风扇） 接口。如果 见第 1 页 ，第 25 个） 您打算连接 3 针 CPU 风 扇，请将它连接到脚...
  • Seite 129 All manuals and user guides at all-guides.com H87 Pro4 電子信息產品污染控制標示 依據中國發布的「電子信息產品污染控制管理辦法」及 SJ/T 11364-2006「電 子信息產品污染控制標示要求」，電子信息產品應進行標示，藉以向消費者揭 露產品中含有的有毒有害物質或元素不致發生外洩或突變從而對環境造成污染 或對人身、財產造成嚴重損害的期限。依上述規定，您可于本產品之印刷電路 板上看見圖一之標示。圖一中之數字為產品之環保使用期限。由此可知此主板 之環保使用期限為 10 年。 圖一 有毒有害物質或元素的名稱及含量說明 若您慾了解此產品的有毒有害物質或元素的名稱及含量說明，請參照以下表格 及說明。 有害物質或元素 部件名稱 鉛 (Pb) 鎘 (Cd) 汞 (Hg) 六价鉻 (Cr(VI)) 多溴聯苯 (PBB) 多溴二苯醚 (PBDE) 印刷電路板 及電子組件...
  • Seite 130 All manuals and user guides at all-guides.com 1 簡介 感謝您購買 ASRock H87 Pro4 主機板， 本主機板經 ASRock 嚴格品管製作，是 一套讓人信賴的可靠產品。 本產品採耐用設計所展現的優異效能，完全符合 ASRock 對品質及耐用度的承諾。 由於主機板規格及 BIOS 軟體可能會更新，所以本文件內容如有變更，恕不另行通 知。如本文件有任何修改，可至 ASRock 網站逕行取得更新版本，不另外通知。若 您需要與本主機板相關的技術支援，請上我們的網站瞭解有關您使用機型的特定 資訊。您也可以在 ASRock 網站找到最新的 VGA 卡及 CPU 支援清單。ASRock 網 站 http://www.asrock.com. 1.1 包裝內容...
  • Seite 131 All manuals and user guides at all-guides.com H87 Pro4 1.2 規格 • ATX 尺寸 平台 • 全固態電容設計 • 支援第 4 代 Intel® Core i7 / i5 / i3 / Xeon® / Pentium® / Celeron® (LGA1150 封裝 ) • 4 電源相位設計...
  • Seite 132 All manuals and user guides at all-guides.com • 支援最高達 1920x1200 @ 60Hz 解析度的 DVI-D • 支援最高達 1920x1200 @ 60Hz 解析度的 D-Sub • 支援使用 HDMI （ 需相容於 HDMI 監視器） 的 Auto Lip Sync、Deep Color (12bpc)、xvYCC 及 HBR （高位元率音訊） • 支援含 DVI-D 及 HDMI 連接埠的 HDCP 功能 •...
  • Seite 133 All manuals and user guides at all-guides.com H87 Pro4 • 1 x IR 標頭 接頭 • 1 x COM 連接埠標頭 • 1 x 電源 LED 標頭 • 2 x CPU 風扇接頭 (1 x 4-pin、1 x 3-pin) • 2 x 機殼風扇接頭 (2 x 4-pin) •...
  • Seite 134 All manuals and user guides at all-guides.com * 如需產品詳細資訊，請上我們的網站： http://www.asrock.com 請務必理解，超頻可能產生某種程度的風險，其中包括調整 BIOS 中的設定、採用 自由超頻技術或使用協力廠商的超頻工具。超頻可能會影響您系統的穩定性，或 者甚至會對您系統的元件及裝置造成傷害。您應自行負擔超頻風險及成本。我們 對於因超頻所造成的可能損害概不負責。 在 Windows® 32 位元作業系統下 ，因有保留供系統使用記憶體的限制，所以實際 記憶體大小可能低於 4GB。Windows® 64 位元作業系統則沒有此類限制。您可使 用 ASRock XFast RAM 運用 Windows® 無法使用的記憶體。...
  • Seite 135 All manuals and user guides at all-guides.com H87 Pro4 1.3 跳線設定 圖例顯示設定跳線的方式 。跳線蓋套在針腳上時，該跳線為 「短路」 。若沒有跳 線蓋套在針腳上，該跳線為 「開啟」 。圖例顯示 3-pin 跳線的跳線蓋套在 pin1 及 pin2 時，這兩個針腳皆為 「短路」 。 清除 CMOS 跳線 (CLRCMOS1) 清除 CMOS 預設 （請參閱第 1 頁 ，編號 20） 您可利用 CLRCMOS1 清除 CMOS 中的資料。若要清除及重設系統參數為預設...
  • Seite 136 All manuals and user guides at all-guides.com 1.4 板載標頭及接頭 板載標頭及接頭都不是跳線，請勿將跳線蓋套在這些標頭及接頭上。將跳線蓋套 在標頭及接頭上，將造成主機板永久性的受損。 系統面板標頭 請依照以下的針腳排 (9-pin PANEL1) 列將機殼上的電源開 （請參閱第 1 頁 ，編號 14） 關、 重設開關及系統狀 態指示燈連接至此標 頭。在連接纜線之前， 請注意正負針腳。 PWRBTN（電源開關） ： 連接至機殼前面板上的電源開關。您可設定使用電源開關關閉系統電源的方式。 RESET（重設開關） ： 連接至機殼前面板上的重設開關。若電腦凍結且無法執行正常重新啟動，按下重 設開關即可重新啟動電腦。 PLED（系統電源 LED） ： 連接至機殼前面板上的電源狀態指示燈。系統正在運作時，此 LED 會亮起。系統 進入 S1/S3 睡眠狀態時，LED 會持續閃爍。系統進入 S4 睡眠狀態或關機 (S5) 時， LED 會熄滅。...
  • Seite 137 All manuals and user guides at all-guides.com H87 Pro4 電源 LED 標頭 請將機殼電源 LED (3-pin PLED1) 連接至此標頭， 以指 （請參閱第 1 頁 ，編號 15） 示系統的電源狀態。 Serial ATA3 接頭 這六組 SATA3 接頭 (SATA3_0： 皆支援內部儲存裝置 請參閱第 1 頁 ，編號 8） 的 SATA 資料纜線，...
  • Seite 138 All manuals and user guides at all-guides.com 前面板音訊標頭 本標頭適用於連接 (9-pin HD_AUDIO1) 音訊裝置至前面板 （請參閱第 1 頁 ，編號 23） 音訊。 1. 高解析度音訊支援智慧型音效介面偵測 (Jack Sensing)，但機殼上的面板線必須 支援 HDA 才能正確運作。請依本手冊及機殼手冊說明安裝系統。 2. 若您使用 AC’ 97 音訊面板，請按照以下步驟安裝至前面板音訊標頭： A. 將 Mic_IN (MIC) 連接至 MIC2_L。 B. 將 Audio_R (RIN) 連接至 OUT2_R 且將 Audio_L (LIN) 連接至 OUT2_L。 C.
  • Seite 139 All manuals and user guides at all-guides.com H87 Pro4 (3-pin PWR_FAN1) （請參閱第 1 頁 ，編號 1） CPU 風扇接頭 本主機板配備 4-Pin (4-pin CPU_FAN1) CPU 風扇 （靜音風扇） （請參閱第 1 頁 ，編號 25） 接頭。若您計畫連接 3-Pin CPU 風扇，請接 (3-pin CPU_FAN2) 至 Pin 1-3。 （請參閱第 1 頁 ，編號 26）...

  • Seite 140: Isi Kemasan

    ASRock tanpa pemberitahuan lebih lanjut. Jika Anda memerlukan dukungan teknis terkait motherboard ini, kunjungi situs web kami untuk mendapatkan informasi khusus tentang model yang Anda gunakan. Anda juga dapat menemukan kartu VGA dan daftar dukungan CPU terkini di situs web ASRock. Situs web ASRock http://www.asrock.com. 1.1 Isi Kemasan • Motherboard ASRock H87 Pro4 (Bentuk dan Ukuran Micro ATX)
  • Seite 141 All manuals and user guides at all-guides.com H87 Pro4 1.2 Spesifikasi Platform • Bentuk dan Ukuran ATX • Desain Kapasitor Solid • Mendukung Intel® Core i7 / i5 / i3 Generasi Ke-4 / Xeon® / Pentium® / Celeron® dalam Paket LGA1150 • Desain Digi Power...
  • Seite 142 All manuals and user guides at all-guides.com • Mendukung DVI-D dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung D-Sub dengan resolusi maksimum hingga 1920x1200 @ 60Hz • Mendukung Auto Lip Sync, Deep Color (12bpc), xvYCC, dan HBR (High Bit Rate Audio) dengan HDMI (memerlukan monitor HDMI yang kompatibel) • Mendukung fungsi HDCP dengan port DVI-D dan HDMI • Mendukung pemutaran Full HD 1080p Blu-ray (BD) dengan...
  • Seite 143 All manuals and user guides at all-guides.com H87 Pro4 • 1 x Header IR Konektor • 1 x Header port COM • 1 x Kepala LED daya • 2 x Konektor kipas CPU (1 x 4-pin, 1 x 3-pin) • 2 x Konektor kipas chassis (2 x 4-pin) • 1 x Konektor kipas daya (3-pin)
  • Seite 144 All manuals and user guides at all-guides.com * Untuk informasi tentang produk rinci, kunjungi situs web kami: http://www.asrock.com Perlu diketahui, overclocking memiliki risiko tertentu, termasuk menyesuaikan pengaturan pada BIOS, menerapkan Teknologi Untied Overclocking, atau menggunakan alat overclocking pihak ketiga. Overclocking dapat mempengaruhi stabilitas sistem, atau bahkan dapat mengakibatkan kerusakan komponen dan perangkat sistem.
  • Seite 145 All manuals and user guides at all-guides.com H87 Pro4 1.3 Konfigurasi Jumper Gambar menunjukkan cara mengkonfigurasi jumper. Bila penutup jumper diletakkan pada pin, maka jumper akan “Pendek”. Jika tidak ada penutup jumper yang diletakkan pada pin, maka jumper akan “Terbuka”. Gambar menunjukkan jumper 3-pin, yakni pin1 dan pin2 menjadi "Pendek"...
  • Seite 146 All manuals and user guides at all-guides.com 1.4 Header dan Konektor Onboard Header dan konektor terpasang BUKANLAH jumper. JANGAN letakkan penutup jumper pada header dan konektor tersebut. Meletakkan penutup jumper pada header dan konektor akan mengakibatkan kerusakan permanen pada motherboard. Header Panel Sistem Sambungkan switch daya, (PANEL1 9-pin)
  • Seite 147 All manuals and user guides at all-guides.com H87 Pro4 Header LED Daya Sambungkan LED daya (PLED1 3-pin) chassis ke header ini (lihat hal. 1, No. 15) untuk menunjukkan status daya sistem. Konektor Serial ATA3 Keenam konektor SATA3 (SATA3_0: ini mendukung kabel data lihat hal.
  • Seite 148 All manuals and user guides at all-guides.com Header Audio Panel Header ini untuk Depan menyambungkan (HD_AUDIO1 9-pin) perangkat audio ke panel (lihat hal. 1, No. 23) audio depan. 1. Audio Definisi Tinggi mendukung Sensor Soket, namun kabel panel pada chassis harus mendukung HDA agar berfungsi dengan benar.
  • Seite 149 All manuals and user guides at all-guides.com H87 Pro4 (PWR_FAN1 3-pin) (lihat hal. 1, No. 1) Konektor Kipas CPU Motherboard ini (CPU_FAN1 4-pin) memberikan konektor (lihat hal. 1, No. 25) kipas CPU 4-Pin (Kipas Hening). Jika (CPU_FAN2 3-pin) Anda berencana untuk (lihat hal.

  • Seite 150: Contact Information

    All manuals and user guides at all-guides.com Contact Information If you need to contact ASRock or want to know more about ASRock, you’re welcome to visit ASRock’s website at http://www.asrock.com; or you may contact your dealer for further information. For technical questions, please submit a support request form at http://www.asrock.com/support/tsd.asp...
