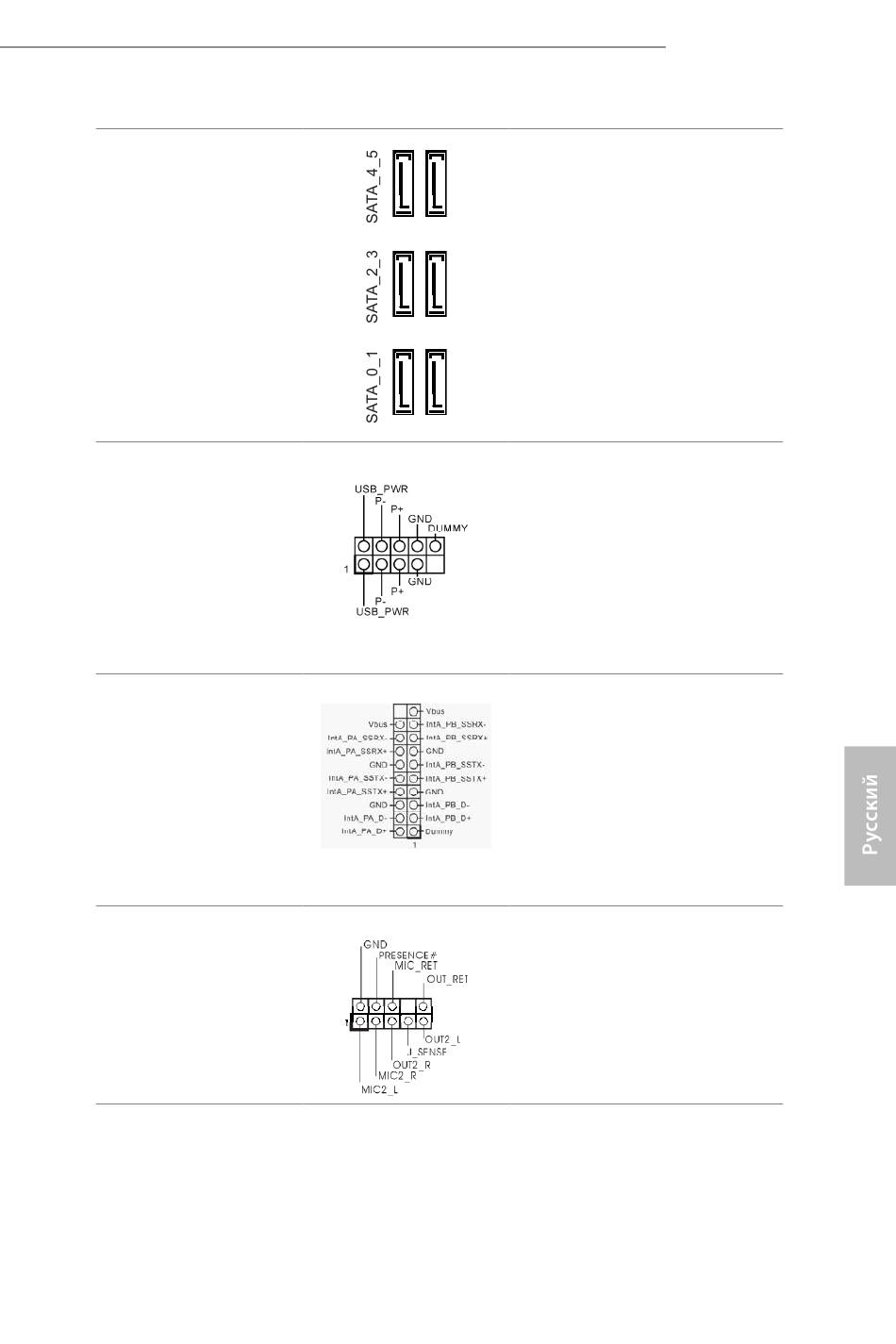

Разъемы Serial ATA3
(SATA_0_1:
см. стр.1, № 11)
(SATA_2_3:
(См. стр. 1, № 10)
(SATA_4_5:
(См. стр. 1, № 9)
Колодки USB 2.0.
(9-контактная, USB6_7)
(См. стр. 1, № 17)
(9-контактная, USB8_9)
(См. стр. 1, № 16)
Колодка USB 3.0
(19-контактная,
USB10_11)
(См. стр. 1, № 8)
Аудиоколодка передней
панели
(9-контактная, HD_
AUDIO1)
(См. стр. 1, № 23)
Эти шесть разъемов
SATA3 предназначены
для подключения кабелей
SATA внутренних
запоминающих устройств
для передачи данных со
скоростью до 6,0 Гб/с.
Кроме двух портов USB 2.0
на панели ввода-вывода
на материнской плате
также есть две колодки.
Каждая колодка USB 2.0
может поддерживать два
порта.
Кроме четырех портов
USB 3.0 на панели ввода-
вывода на материнской
плате также есть одна
колодка. Каждая
колодка USB 3.0 может
поддерживать два порта.
Эта колодка
предназначена
для подключения
аудиоустройств к
передней аудиопанели.
