Verbinden Sie die Steuerleitung (9) des Magnetrührers (1) mit der
Anschlußleitung (6) am Steuergerät (3). Stecken Sie dazu die
Steckverbindung ineinander.
Schützen und sichern Sie die Steckverbindung mit der Kabelklem-
me (8) (siehe Bild 3).
Stecken Sie den Netzstecker des Steuergeräts (3) in die Mehrfach-
Netzsteckerleiste (Bild 8).
Wiederholen Sie diese Schritte, bis Sie die gewünschte Anzahl von Steu-
ergeräten TEEMODUL 10 M in der Mehrfach-Netzsteckerleiste angeordnet
haben. Sie können je nach Datentransfer maximal 14 Einheiten von einer
RS 232-Schnittstelle aus ansteuern.
3-3
3-2
3-1
o f f
PC
RS 232
o f f
PC
next
RS 232
Modul
12

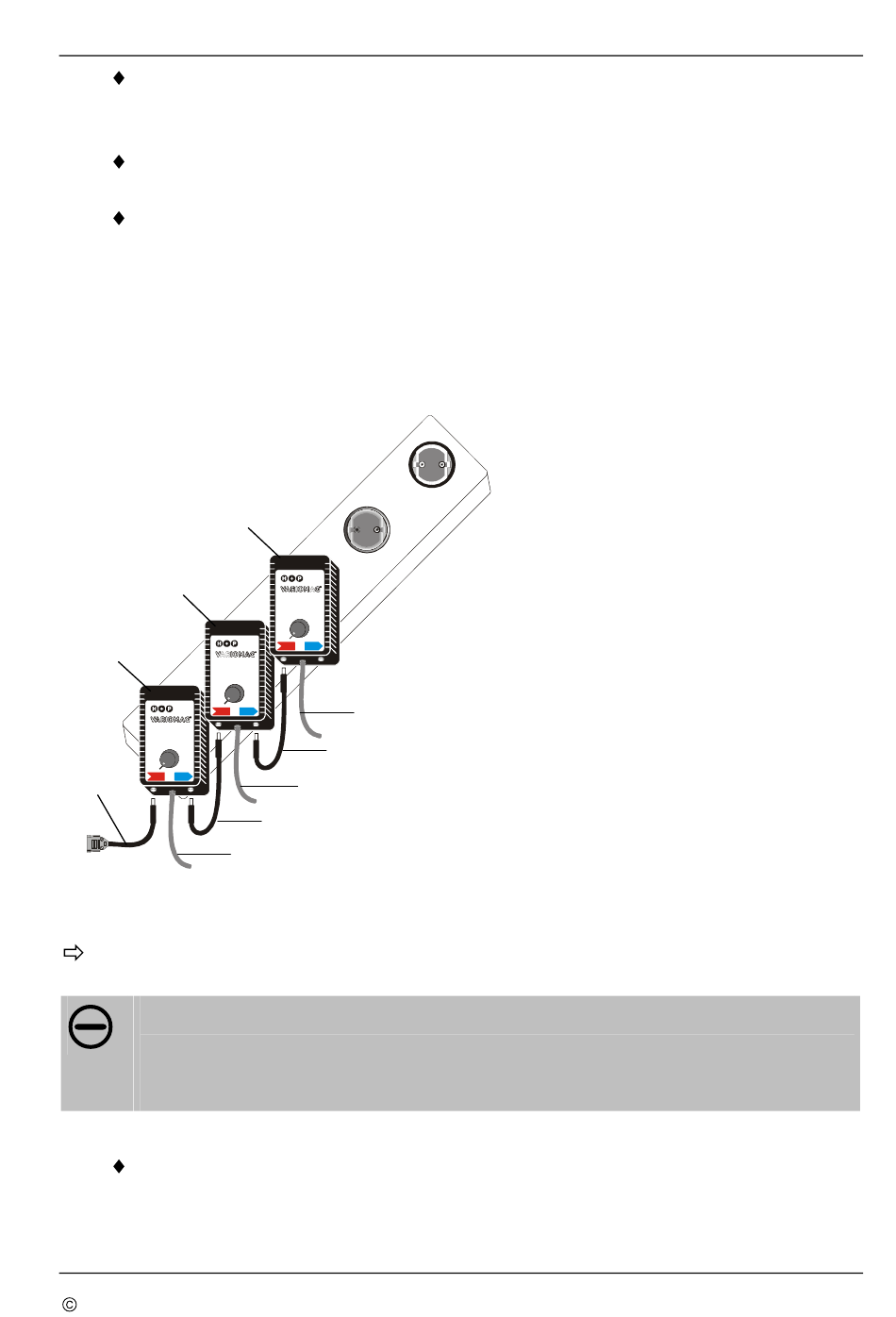

Bild 8: Mehrere Steuergeräte ansteuern
Die Steuergeräte (3) untereinander verbinden:
ACHTUNG!
Verbinden Sie die Steuergeräte (3) vorsichtig mit den Modul-
Verbindungskabeln (13) untereinander.
Stecken Sie das Modul-Verbindungskabel (13) an der blau markier-
ten Klinkenbuchse (7) des ersten Steuergeräts (3-1) und an der rot
markierten Klinkenbuchse (5) des zweiten Steuergeräts (3-2)
ein (Bild 8).
H+P Labortechnik AG
6 Remote-Betrieb
o f f
PC
n ex t
RS 232
Modul
6-3
n ex t
Modul
13
6-2
13
6-1
3-1 erstes Steuergerät
3-2 zweites Steuergerät
3-3 drittes Steuergerät
6-1 Anschlußleitung erstes
Steuergerät
6-2 Anschlußleitung zweites
Steuergerät
6-3 Anschlußleitung drittes
Steuergerät
12 RS 232-Rechner-
Verbindungskabel
13 Modul-Verbindungskabel
20
DR0285_DT.DOC/0405
