Verbinden Sie die Steuerleitung (9) des Magnetrührers (1) mit der
Anschlußleitung (6) am Steuergerät (3). Stecken Sie dazu die
Steckverbindung ineinander.
2

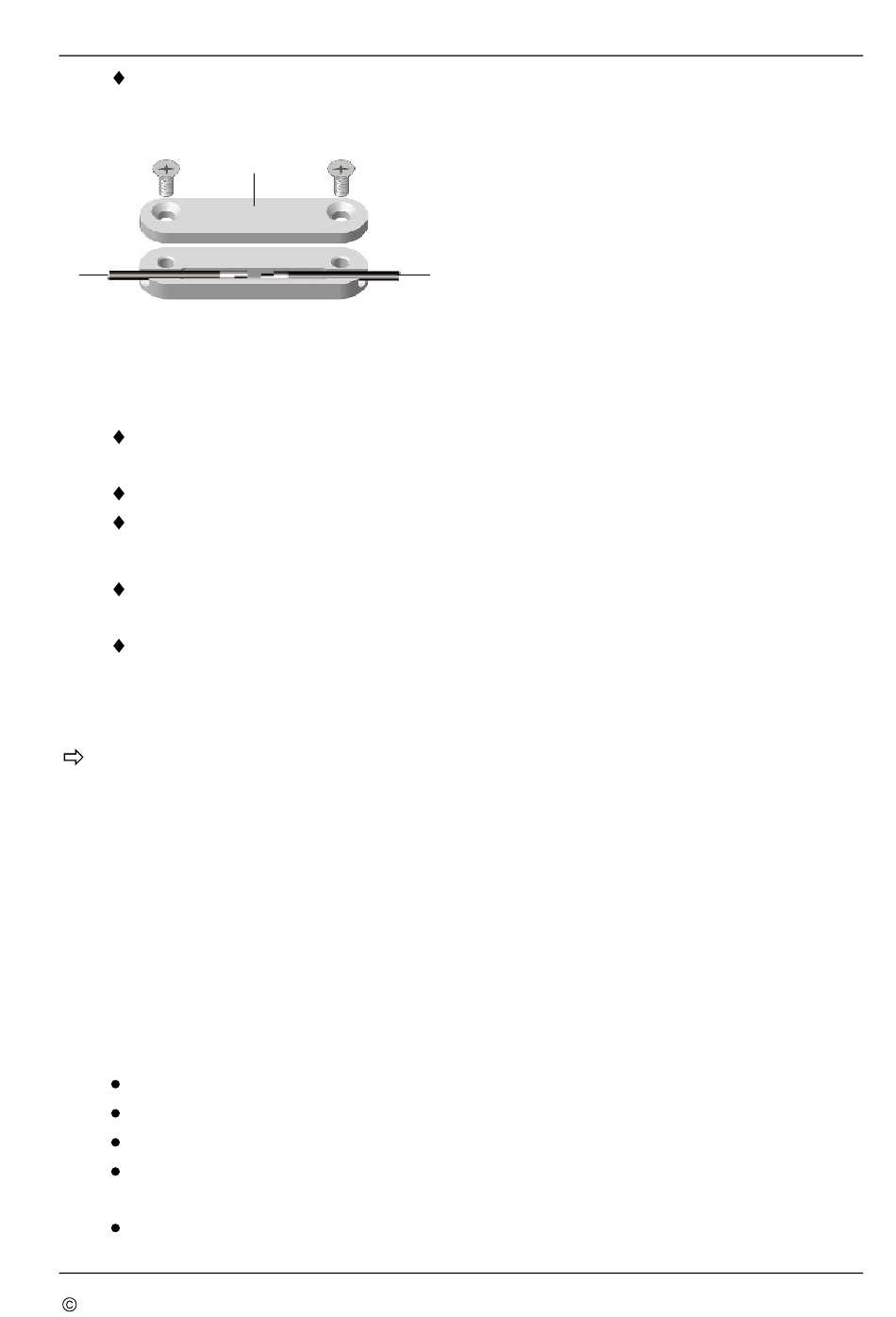

Bild 3: Steckverbindung mit Kabelklemme schützen
Schützen und sichern Sie die Steckverbindung mit der Kabelklemme (8)
(Bild 3):
Legen Sie die Steckverbindung in das gekerbte Teil der Kabel-
klemme (8).
Legen Sie den zweiten Teil der Kabelklemme (8) darauf.
Verbinden Sie die beiden Teile mit den M4×10 Schrauben.
Nun ist die Steckverbindung geschützt und gesichert.
Stecken Sie den Netzstecker des Steuergeräts (3) in die Netzsteck-
dose.
Wenn strenge Keimfreiheit gefordert ist, dann bringen Sie das Steu-
ergerät (3) außerhalb der Sterilzone unter.
Der Magnetrührer (1) ist nun betriebsbereit.
Wenn Sie den Magnetrührer in einer Apparatur (z. B. Dampfsteri-
lisator) einsetzen wollen:
Sie benötigen für die Führung der Steuerleitung (9) aus der Apparatur
heraus eine Öffnung (z. B. Nippel, Muffe, Bohrung), in die Sie eine
Dichtschraube einschrauben können. Die Steckverbindung der Steuer-
leitung (9) hat nur einen Durchmesser von 4,5 mm, sodaß sie durch
eine Dichtschraube geführt werden kann. Beispielhaft ist in Bild 7 die
Montage in einem Dampfsterilisator gezeigt.
Für die Montage in einer Apparatur und die Wartung des Magnetrüh-
rers bieten wir ein Einbauset an (Bestell-Nr. auf Anfrage). Es besteht
aus:
4 St. O-Ring-Dichtung 107×3 mm
1 Tube Silikonkautschuk, flüssig
Anleitung zum Wechseln der O-Ring-Dichtung
1 St. druckdichte Durchführung (Nr. 10015 für Bohrung Ø 16,2 mm,
Wandstärke 10-12 mm)
Datenblatt DV0005 zur Montage der druckdichten Durchführung
H+P Labortechnik AG
4 Inbetriebnahme
8
2 Steuerleitung
6 Anschlußleitung
8 Kabelklemme (2-teilig) mit
M4×10 Schrauben
6
12
