1
9

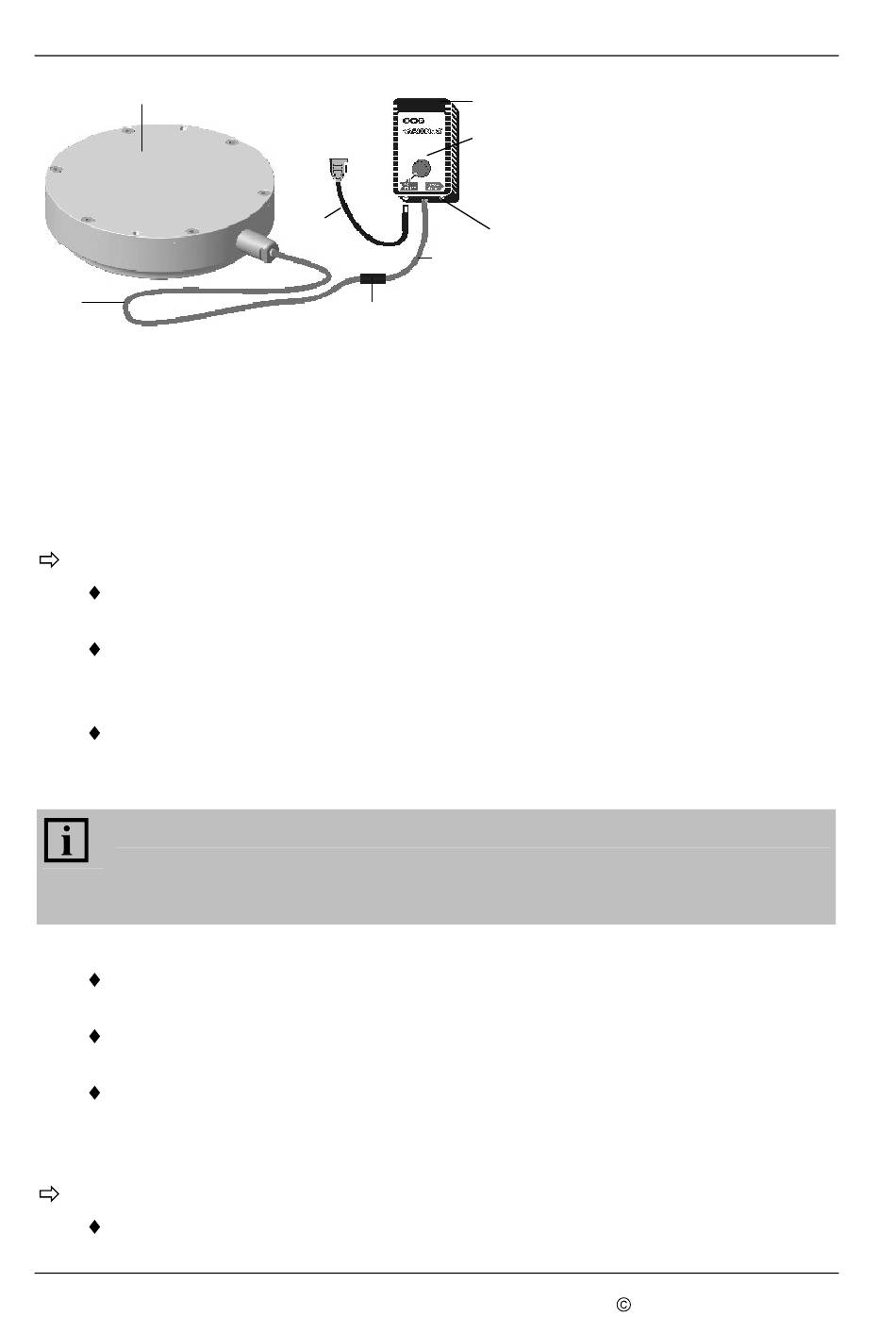

Bild 7: Anschließen des Magnetrührers für den Remote-Betrieb
6.2
Ansteuerung mehrerer Magnetrührer (max. 14 Geräte)
Erstes Steuergerät (3) anschließen:
Drehen Sie den Drehzahlsteller (4) am Steuergerät (3) auf ?off?
(Bild 7).
Verbinden Sie die Steuerleitung (9) des Magnetrührers (1) mit der
Anschlußleitung (6) am Steuergerät (3). Stecken Sie dazu die
Steckverbindung ineinander.
Schützen und sichern Sie die Steckverbindung mit der Kabelklem-
me (8) (siehe Bild 3).
HINWEIS
Bei Mehrfachbetrieb empfiehlt sich eine Mehrfach-Netz-
steckerleiste mit Einsteckrichtung quer zur Leistenrichtung.
Stecken Sie den Netzstecker des ersten Steuergeräts (3) in die
Mehrfach-Netzsteckerleiste (Bild 8).
Stecken Sie das RS 232-Rechner-Verbindungskabel (9) in die rech-
nerseitige COM-Schnittstelle.
Stecken Sie das RS 232-Rechner-Verbindungskabel (12) in die rot
markierte Klinkenbuchse (5) des ersten Steuergeräts (3), Bild 7 und
Bild 8.
Weitere Steuergeräte (3) anschließen:
Drehen Sie den Drehzahlsteller (4) auf ?off? (Bild 7).
DR0285_DT.DOC/0405
6 Remote-Betrieb
12
6
8
19
1 Magnetrührer
3
3 Steuergerät
4
4 Drehzahlsteller
5 Klinkenbuchse (rot)
6 Anschlußleitung
8 Kabelklemme
5
9 Steuerleitung
12 RS 232-Rechner-
Verbindungskabel
H+P Labortechnik AG
