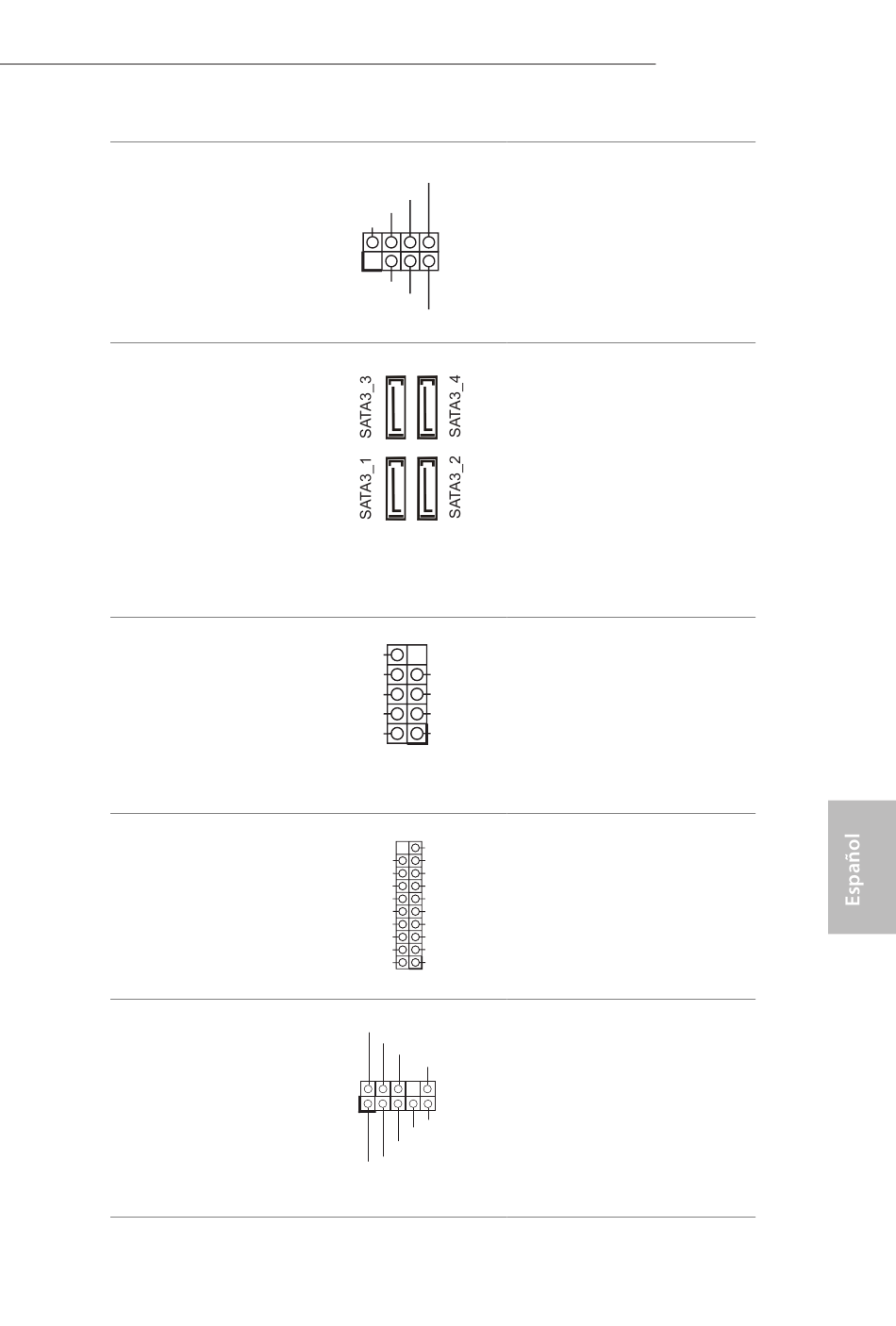

Cabezal de intrusión de
chasis y de altavoces
(SPK_CI1 de 7 contactos)
(consulte la pág. 1, nº 13)
Conectores Serie ATA3
(SATA3_1:
consulte la pág. 1, nº 10)
(SATA3_2:
consulte la pág.1, nº 11)
(SATA3_3:
consulte la pág.1, nº 8)
(SATA3_4:
consulte la pág. 1, nº 9)
Cabezales USB 2.0
(USB_3_4 de 9 contactos)
(consulte la pág. 1, nº 6)
(USB_5_6 de 9 contactos)
(consulte la pág. 1, nº 7)
Cabezal USB 3.2 Gen1
(USB3_5_6 de 19
contactos)
(consulte la pág. 1, nº 5)
Cabezal de audio del panel
frontal
(HD_AUDIO1 de 9
contactos)
(consulte la pág. 1, nº 17)
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
DUMMY
GND
GND
+A
+B
-B
-A
USB_PWR
USB_PWR
1
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
Conecte la intrusión de chasis
y el altavoz del chasis a este
cabezal.
Estos cuatro conectores SATA3
son compatibles con cables de
datos SATA para dispositivos
de almacenamiento interno con
una velocidad de transferencia
de datos de hasta 6,0 Gb/s.
Hay dos bases de conexiones en
esta placa base. Cada cabezal
USB 2.0 admite dos puertos.
Esta placa base tiene otra base
de conexiones. Cada cabezal
USB 3.2 Gen1 admite dos
puertos.
Este cabezal se utiliza para
conectar dispositivos de audio al
panel de audio frontal.
A320M/ac
75
