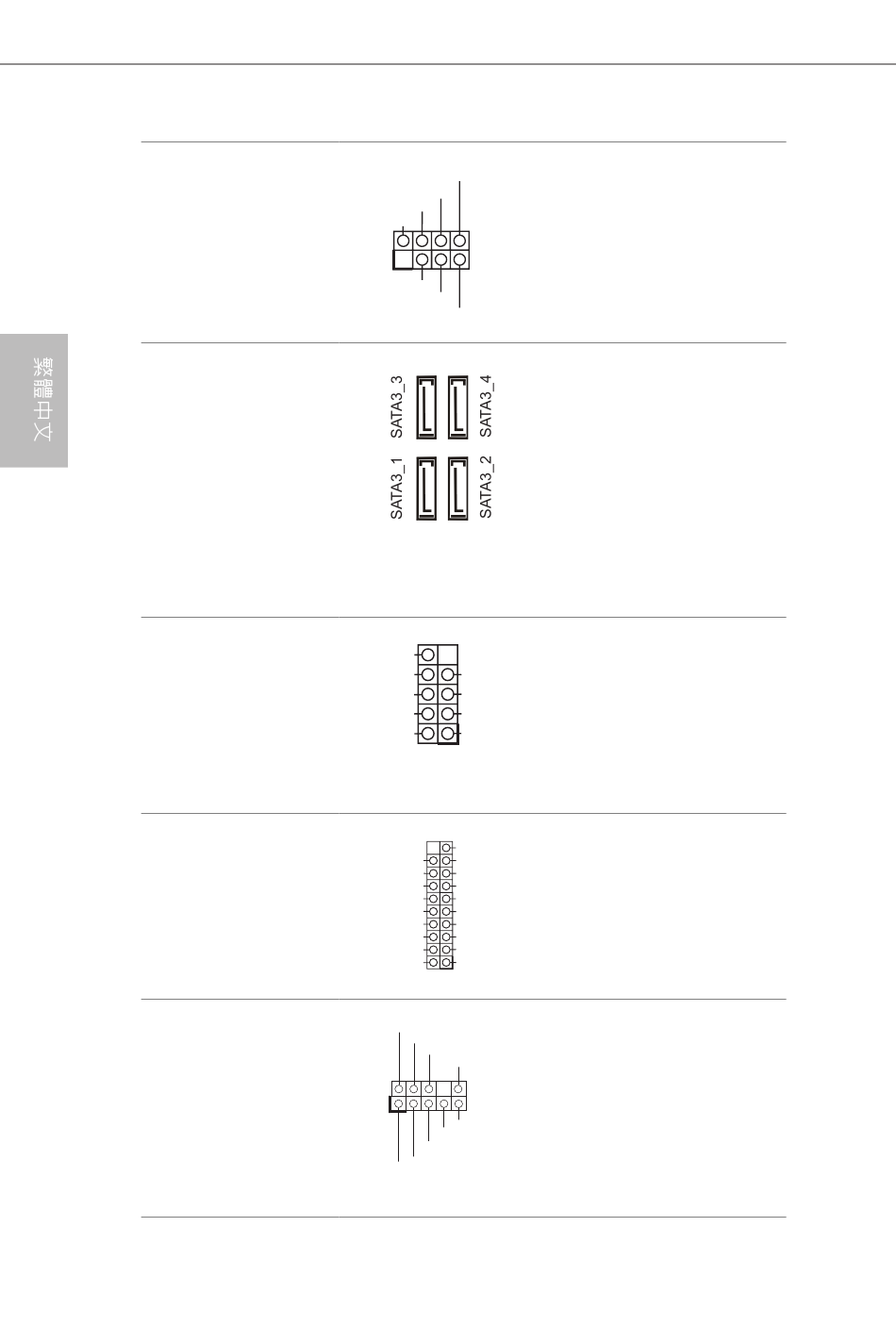

ASROCK A320M/ac Handbuch Seite 154

機殼防護及喇叭排針
(7-pin SPK_CI1)
（請參閱第 1 頁，編號
13）
Serial ATA3 接頭
（SATA3_1:
請參閱第 1 頁，編號 10）
（SATA3_2:
請參閱第 1 頁，編號 11）
（SATA3_3:
請參閱第 1 頁，編號 8）
（SATA3_4:
請參閱第 1 頁，編號 9）
USB 2.0 排針
(9-pin USB_3_4)
（請參閱第 1 頁， 編號 6）
(9-pin USB_5_6)
（請參閱第 1 頁， 編號 7）
USB 3.2 Gen1 排針
(19-pin USB3_5_6)
（請參閱第 1 頁， 編號 5）
前面板音訊排針
(9-pin HD_AUDIO1)
（請參閱第 1 頁，編號
17）
152
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
DUMMY
GND GND
+A
+B
-B -A
USB_PWR USB_PWR
1
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+ Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
機殼防護排針連接至此排針。
這四組 SATA3 接頭皆支援
內部儲存裝置的 SATA 資料
纜線，最高可達 6.0 Gb/s 資料
傳輸率。
本主機板上含有兩組排針。
各 USB 2.0 排針皆可支援兩個
連接埠。
此主機板上有一個排針。
各 USB 3.2 Gen1 排針皆可
支援兩個連接埠。
本排針適用於連接音訊裝置
至前面板音訊。
