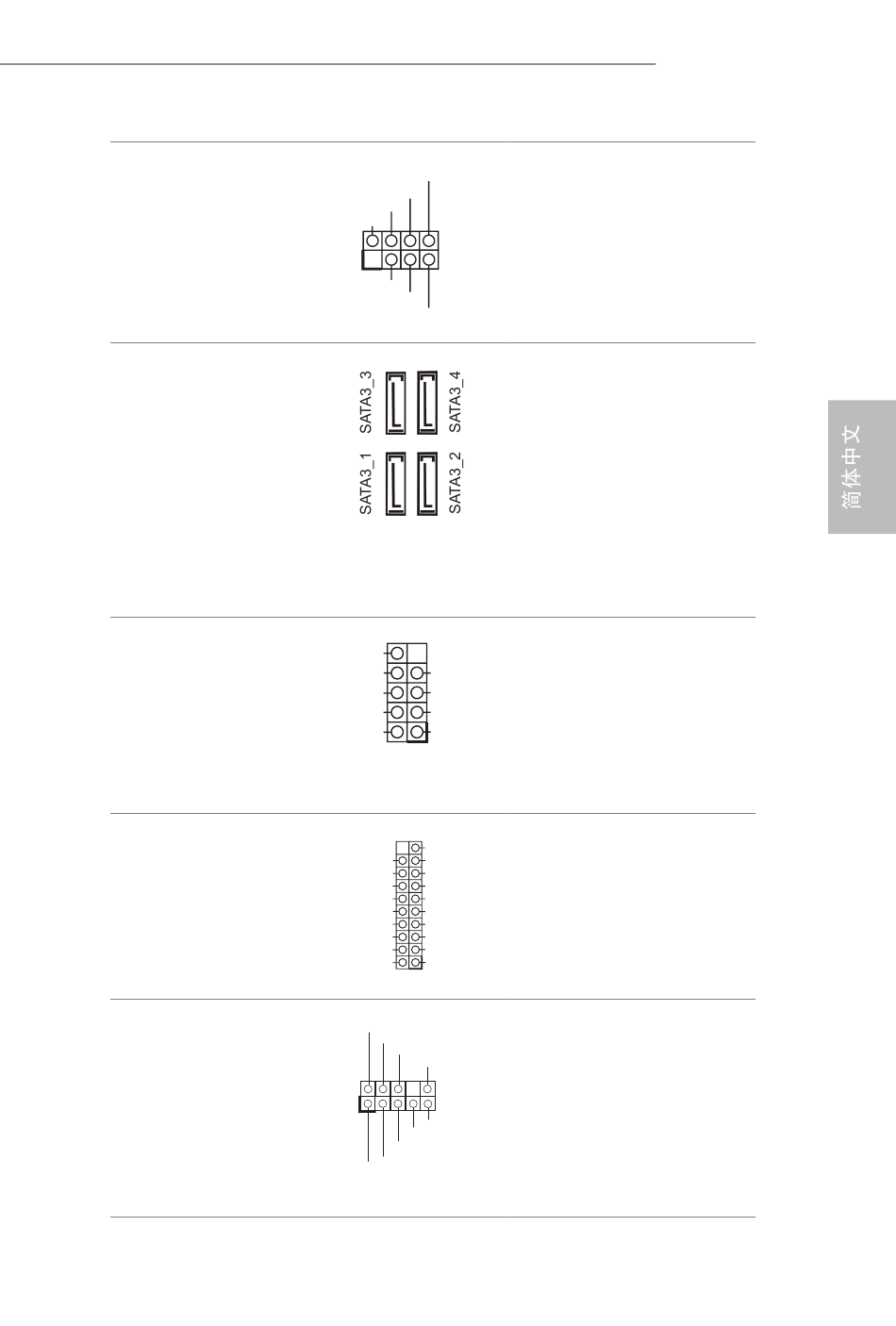

机箱侵入和扬声器接脚
（7 针 SPK_CI1）
（见第 1 页，第 13 个）
串行 ATA3 接口
（SATA3_1:
见第 1 页，第 10 个）
（SATA3_2:
见第 1 页， 第 11 个）
（SATA3_3:
见第 1 页， 第 8 个）
（SATA3_4:
见第 1 页，第 9 个）
USB 2.0 接脚
（9 针 USB_3_4）
（见第 1 页，第 6 个）
（9 针 USB_5_6）
（见第 1 页，第 7 个）
USB 3.2 Gen1 接脚
（19 针 USB3_5_6）
（见第 1 页，第 5 个）
前面板音频接头
（9 针 HD_AUDIO1）
（见第 1 页，第 17 个）
SPEAKER
DUMMY
DUMMY
+5V
1
SIGNAL
GND
DUMMY
DUMMY
GND
GND
+B
+A
-A
-B
USB_PWR
USB_PWR
1
Vbus
Vbus
Vbus
IntA_PB_SSRX-
IntA_PA_SSRX-
IntA_PB_SSRX+
IntA_PA_SSRX+
GND
IntA_PB_SSTX-
GND
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+
GND
GND
IntA_PB_D-
IntA_PA_D-
IntA_PB_D+
IntA_PA_D+
Dummy
1
GND
PRESENCE#
MIC_RET
OUT_RET
1
OUT2_L
J_SENSE
OUT2_R
MIC2_R
MIC2_L
请将机箱侵入和机箱扬声器
连接到到此接脚。
这四个 SATA3 接口支持最高
6.0 Gb/s 数据传输速率的内部
存储设备的 SATA 数据线。
此主板上有 2 个接脚。每个
USB 2.0 接脚可以支持两个
端口。
此主板上有一个接脚。每个
USB 3.2 Gen1 接脚可以支持
两个端口。
此接头用于将音频设备连接
到前音频面板。
A320M/ac
141
