ELKO EP, s.r.o.
Palackého 493
769 01 Holešov, Všetuly
Česká republika
Tel.: +420 573 514 211
e-mail: elko@elkoep.cz
www.elkoep.cz
Made in Czech Republic
02-190/2016 Rev.: 0

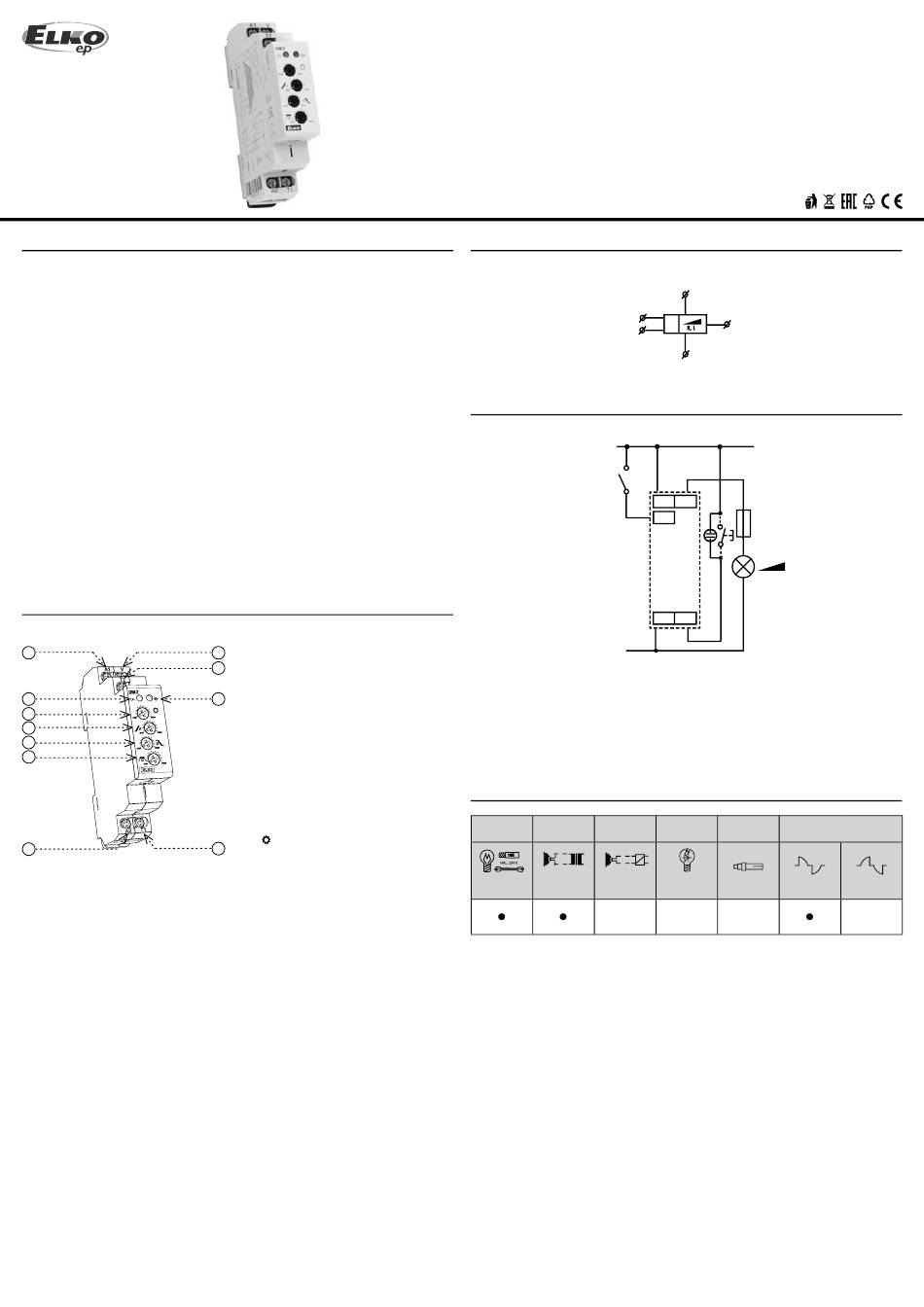

Charakteristika
• určen pro stmívání žárovek a halogenových svítidel s vinutým transformátorem
• inteligentní řízení žárovkových svítidel, funkce postupného rozsvěcení a stmívání
• ovládací vstupy pro tlačítko i vypínač
• nastavení hodnot se provádí potenciometry na předním panelu výrobku, lze na-
stavit:
- jas, na který má svítidlo rozsvítit
- rychlost (plynulost) náběhu rozsvěcování
- rychlost (plynulost) doběhu (zhasínání) svítidla
- čas, po který má svítidlo nastaveným jasem svítit
• všechny časové intervaly je možno na zakázku upravit
• bezkontaktní výstup: 1x triak
• zátěž AC 5b (žárovky) 500 W
• možnost paralelního řazení ovládacích tlačítek
• třmenové svorky
• ochrana proti překročení teploty uvnitř přístroje – vypne výstup + signalizuje pře-
hřátí blikáním LED
• v provedení 1-MODUL, upevnění na DIN lištu
• pozn.: provádíme také zakázkově upravené časy náběhu a doběhu na 1h, přístroj
má označení DIM-2-1h
Popis přístroje
2
5
6
7
8
9
10
1. Výstup
1
3
2. Svorka napájecího napětí
3. Ovládací vstup pro vypínač - slouží
4
jako úklidový spínač (možnost trvalého
zapnutí svítidla).
4. Indikace výstupu - červená LED:
- náběh - LED bliká středním tempem
- prodleva - LED svítí
- doběh - LED bliká pomalu
- tepelné přetížení - výstup odpojen,
LED bliká rychle
5. Indikace napájecího napětí
6.
- nastavení jasu: 10 - 100%
11
7. t1 - nastavení času náběhu: 1 - 40 s
8. t3 - nastavení času doběhu: 1 - 40 s
9. t2 - nastavení časové prodlevy:
0 s - 20 min
10. Svorky napájecího napětí
11. Ovládací vstup pro tlačítko - slouží k
běžnému ovládání stmívače (např.na
schodišti) Tento vstup je ošetřen proti
nežádoucímu zablokování tlačítka
(např. sirkou). Délka stisku tlačítka
neovlivní délku cyklu.
DIM-2
Schodišťový automat se stmíváním
Symbol
T1
T2
Zapojení
L
N
T 2.5 A - doporučené předřazené jištění.
Při zátěží nad 300 VA je třeba zajistit dostatečné chlazení.
Doporučení pro montáž: po stranách přístroje nechat mezeru o min. šířce 0.5 modulu
(cca 9 mm) pro lepší ochlazování přístroje.
Zatížitelnost výrobku
a
b
c
R
L
C
-
a) žárovky, halogenové žárovky
b) nízkonapěťové žárovky 12-24V vinuté transformátory
c) nízkonapěťové žárovky 12-24V elektronické transformátory
d) LED žárovky
e) úsporné zářivky
f) způsob řízení
x - stmívatelné
xx - vzestupná hrana
xxx - sestupná hrana
1 / 2
A1
V
A2
h
A1
V
T 2.5 A
T2
R, L
A2
T1
d
e
230V AC
x
x
xx
-
-
CZ
f
xxx
-
