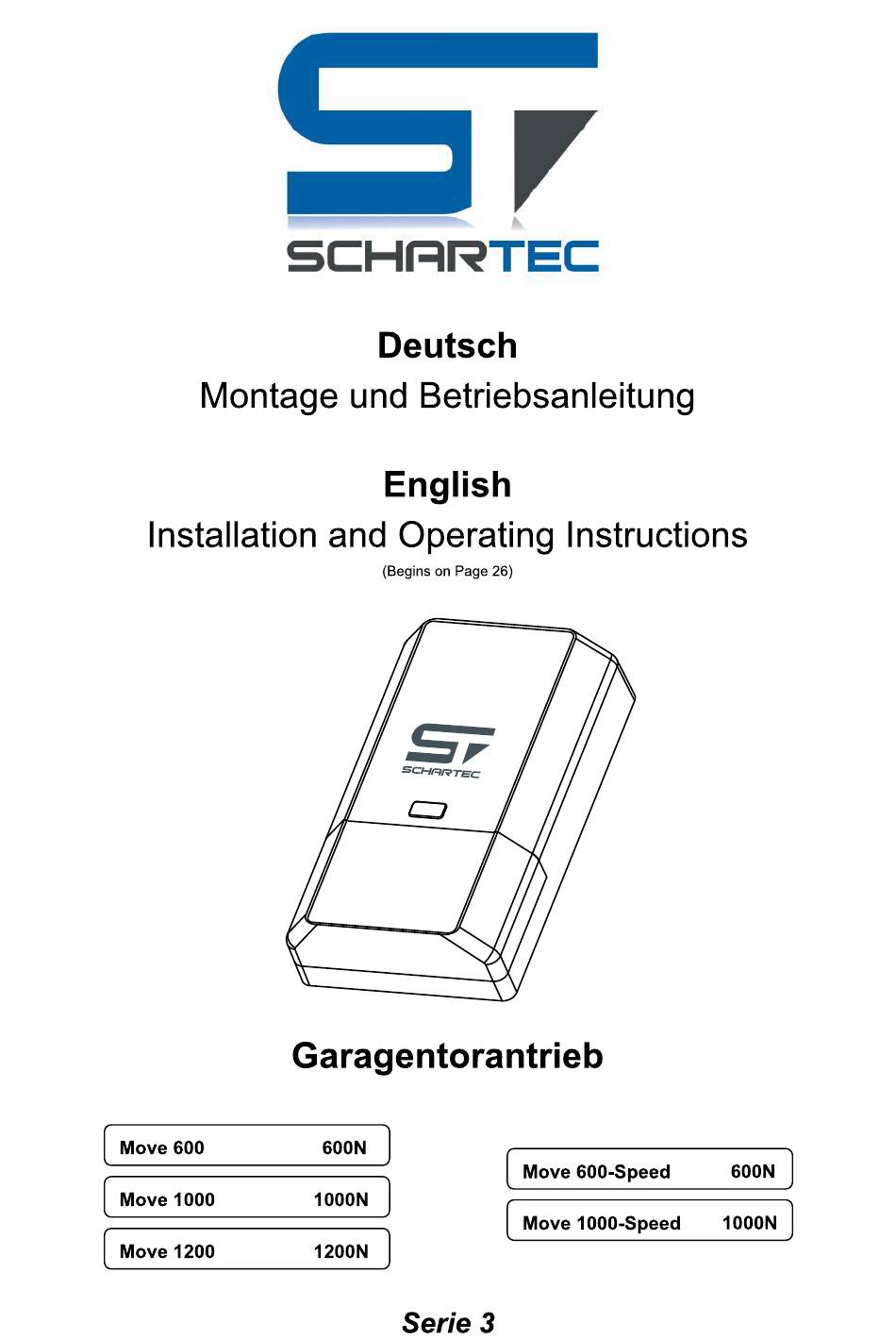

Schartec Move 600 Montage- Und Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für Move 600:
- Montage- und betriebsanleitung (25 Seiten) ,
- Montage- und betriebsanleitung (25 Seiten)
Verfügbare Sprachen
Verfügbare Sprachen
Inhaltsverzeichnis
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Schartec Move 600
Inhaltszusammenfassung für Schartec Move 600
- Seite 6 • • • • • • • • • • • •...
- Seite 9 Packungsinhalt für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung für Torblatt-Halterung Motorwellenhülse Wandhalterung für Wandhalterung montage für Easy-Click Tormitnehmer für U Montagehalterung Halterung montage *Befestigungsschrauben für die Torhalterung sind nicht im Paket enthalten.*...
-
Seite 10: Zusammenbauen Der Antriebsschiene
Voraussetzung Zwischen den Schienen und dem Tor ist ein Abstand von 30 mm und maximal 400 mm erforderlich um den Antrieb korrekt montieren zu können. Bild 1 min. 30 mm Abstand Zusammenbauen der Antriebsschiene 1. Durchtrennen Sie den Kabelbinder am ersten Schienenteil. Bild 2 2. -
Seite 11: Befestigung Der Torblatt-Halterung Und Wandhalterung
4. Führen Sie die Gewindestange durch das Loch und führen Sie die Feder, Unterlegscheibe und Mutter auf die Gewindestange wie unten gezeigt. Bevor Sie die Mutter nun anziehen, überprüfen Sie nochmals ob der Riemen sauber/ mittig auf den Umlenkrollen sitzt. Ziehen Sie die Mutter fest, bis die Feder wie in Abbildung 5 fast vollständig zusammengedrückt ist. -
Seite 12: Installation Der Antriebsschiene Mit Antriebskopf
Installation der Antriebsschiene mit Antriebskopf Bild 7 Bild 8 Bild 9 Bild 10... - Seite 13 Bild 11 Bild 12 Bild 13...
- Seite 16 (Bild 15).
- Seite 17 0 = Teilöffnung deaktiviert 1 = Teilöffnung 5 cm (am geringsten) 2 = Teilöffnung 15 cm 3 = Teilöffnung 30 cm 4 = Teilöffnung 60 cm 5 = Teilöffnung 90 cm 6 = Teilöffnung 120 cm 7 = Teilöffnung 150 cm 8 = Teilöffnung 180 cm 9 = Teilöffnung 210 cm (am höchsten) 210 cm.
-
Seite 18: Anschluss Lichtschranke
Der O/S/C Anschluss Schließen Sie einen externen Taster oder Schlüsseltaster an den Torantrieb an. Anschluss Lichtschranke Der Anschluss einer Lichtschranke erhöht die Sicherheit beim Betrieb Ihres Garagentorantriebs. WICHTIG! Entfernen Sie die Brücke in der Klemmleiste, wenn Sie eine Lichtschranke verwenden. Und überprüfen Sie unbedingt die Funktion vor dem Einsatz. -
Seite 19: Warnschild Befestigen
Warnschild befestigen Befestigen Sie das Warnschild gegen Einklemmen dauerhaft an einer auffälligen, gereinigten und entfetteten Stelle, zum Beispiel in der Nähe des fest installierten Tasters zum betätigen des Antriebs. Der Garagentorantrieb ist mit einer manuellen Entriegelung ausgestattet. So lässt sich das Garagentor von Hand öffnen und schließen, wenn der Seilzug nach unten gezogen wird. -
Seite 22: Fehlerbehebung
Fehlermeldung Ursache Fehlerbehebung Prüfen Sie die Spannung an der Steckdose des Torantriebs. Keine Reaktion des Keine Spannung vorhanden. Öffnen Sie vorsichtig die Haube des Garagentorantriebs Stecker nicht eingesteckt. Antriebs und überprüfen Sie ob alle Kabel angeschlossen sind. Lichtschranke falsch angeschlossen Anschluss der Lichtschranke prüfen. - Seite 23 Display zeigt E6. Antrieb Hindernis im Schließbereich des Prüfen und Hindernis entfernen reversiert beim zu fahren. Tores Display zeigt H. Antrieb Den Antrieb von der Spannung nehmen. Antrieb überhitzt funktioniert nicht. Kontaktieren Sie Ihren Schartec Händler.
- Seite 24 Fritz-Müller-Strasse 119 73730 Esslingen, Germany erklärt hiermit, dass die Torantriebe Move 600/ 600 Speed/ 1000/ 1000 Speed/ 1200 in Übereinstimmung mit der entwickelt, konstruiert und produziert wurde Die unvollständige Maschine ist nur zum Einbau in eine Toranlage bestimmt, um damit eine...
