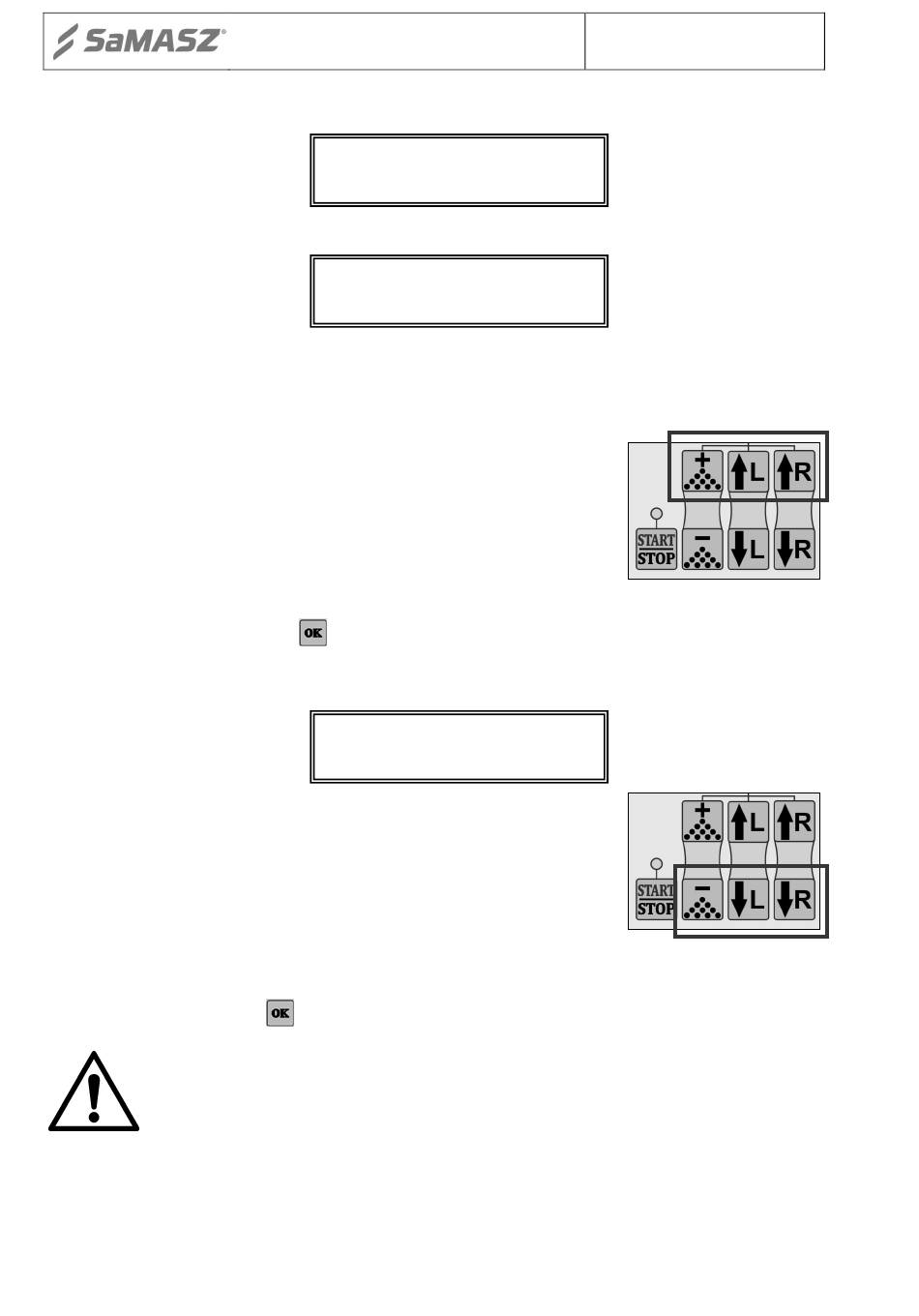

Das Steuergerät geht dann in die Funktion der Kalibrierung der Zylinder über und an der
Anzeige (9) wird ca. 2 Sekunden lang der folgende Text angezeigt:
Es wird der folgende Text angezeigt:
Die einzelnen Buchstaben haben folgende Bedeutung:
G – Hauptzylinder (Korbschieber),
L – Zylinder links,
P – Zylinder rechts
Der Wert „xxxx" ist aktueller Wert, der am Zylindersensor
abgelesen wurde. Es ist der maximale Wert einzustellen, indem die
Tasten „+", „L Pfeil nach oben" und „R Pfeil nach oben" nacheinander
gedrückt und gedrückt gehalten werden. Die Tasten gedrückt halten, bis
die Zylinder vollständig geschlossen werden.
Die maximalen Werte liegen bei „4088" und können unwesentlich voneinander abweichen.
Die Einstellungen mit der Taste
Nach der Bestätigung erscheint folgender Text auf der Anzeige:
Hierbei gilt: „xxxx" ist aktueller Wert, der am Zylindersensor
abgelesen wurde. Es ist der minimale Wert einzustellen, indem die
Tasten „-", „L Pfeil nach unten" und „R Pfeil nach unten" nacheinander
gedrückt und gedrückt gehalten werden. Die Tasten gedrückt halten, bis
die Zylinder vollständig geöffnet werden.
Die minimalen Werte liegen bei „848" und können unwesentlich voneinander abweichen. Die
Einstellungen mit der Taste
ACHTUNG!
Wenn sich die Werte in der maximalen und minimalen Position nicht ändern
oder sich bedeutend voneinander unterscheiden, bedeutet dies, dass der
Positionssensor in dem jeweiligen Zylinder beschädigt werden kann oder das
Kabel / der Stecker beschädigt wurde. Wenn man eine dieser Optionen
eliminieren möchte, kann das Steuerpult ausgeschaltet, der verdächtige
Zylinder auf anderen Eingang umgeschaltet und durch erneute Kalibrierung
geprüft werden. Wenn sich die Werte immer noch nicht ändern, ist der
Zylinder auszutauschen.
Betriebsanleitung
ZYLINDER
KALIBRIERUNG
MAX-Lage
Gxxxx Lxxxx Rxxxx
bestätigen.
MIN-Lage
Gxxxx Lxxxx Rxxxx
bestätigen.
