ACHTUNG!
Beim Verladen von Streumaterialien aus elastischen Behältern, sehr vorsichtig
umgehen.
ACHTUNG!
Überschreitung von zugelassener Ladefähigkeit droht mit Beschädigung der
Maschine oder einem Unfall. Es ist unzulässig, die Maschine mittels einem
Lader aufzuladen, wenn sich in der Nähe Dritten befinden.
ACHTUNG!
Stoffe (Sand, Kies, Salz), die zum Streuen ausgenutzt sind, müssen trocken
sein. Natürliche Zuschlagstoffe sollen möglichst homogen sein.
5.4. Vorgehensweise zur Anpassung der Gelenkwellenlänge
Die Gelenk-Teleskopwelle wird auf dem Mehrfederendstück der Abtriebswelle des
Streugerätes und der Zapfwelle des Schleppers aufgesetzt, dabei ist zu beachten, dass das
Außenrohr an der Wellenabdeckung schlepperseitig angeordnet ist. Die Buchsen an
Wellenendstücken sind auf die Mehrfederzapfen aufzusetzen, bis der Verriegelungsbolzen in der
Buchse einrastet. Die Wellenabdeckungen sind mit der Kette vor Drehungen abzusichern.
ACHTUNG!
Beim Verwendung der Streumaschine mit mehreren Schleppern, gilt es immer
die Länge der Gelenkwelle zu überprüfen (Abb. 10).
Vor der Inbetriebnahme der Maschine gilt die Gelenkwellenlänge durch ausführen der
folgenden Schritte zu überprüfen (Abb. 11):
die Streumaschine am Schlepper anbauen,
die Maschine am Dreipunkt so anheben, dass die Vielkantwellen des Schleppers und der
Streumaschine sich in einer Ebene befinden. In dieser Position gilt es die Gelenkwelle
anzubringen. Sollte dies aufgrund der übermässigen Länge der Gelenkwelle nicht möglich sein,
so gilt es wie folgt, vorzugehen:
o beide Hälften der Gelenkwelle auf die Vielkantwellen anbringen, so dass von Seiten der
Zapfwelle 30mm Spiel zum Einrasten der Sicherung besteht. Beiden Hälften max.
zusammenziehen und die zu kürzenden Elemente markieren.
o as innere und äußere Schutzrohr gilt es mit der gleichen Länge zu kürzen, das gleiche betrifft
das innere und äußere Gelenkwellenrohr (Abb. 12). Andere Tätigkeiten an der Gelenkwelle
werden nicht empfohlen.
Betriebsanleitung

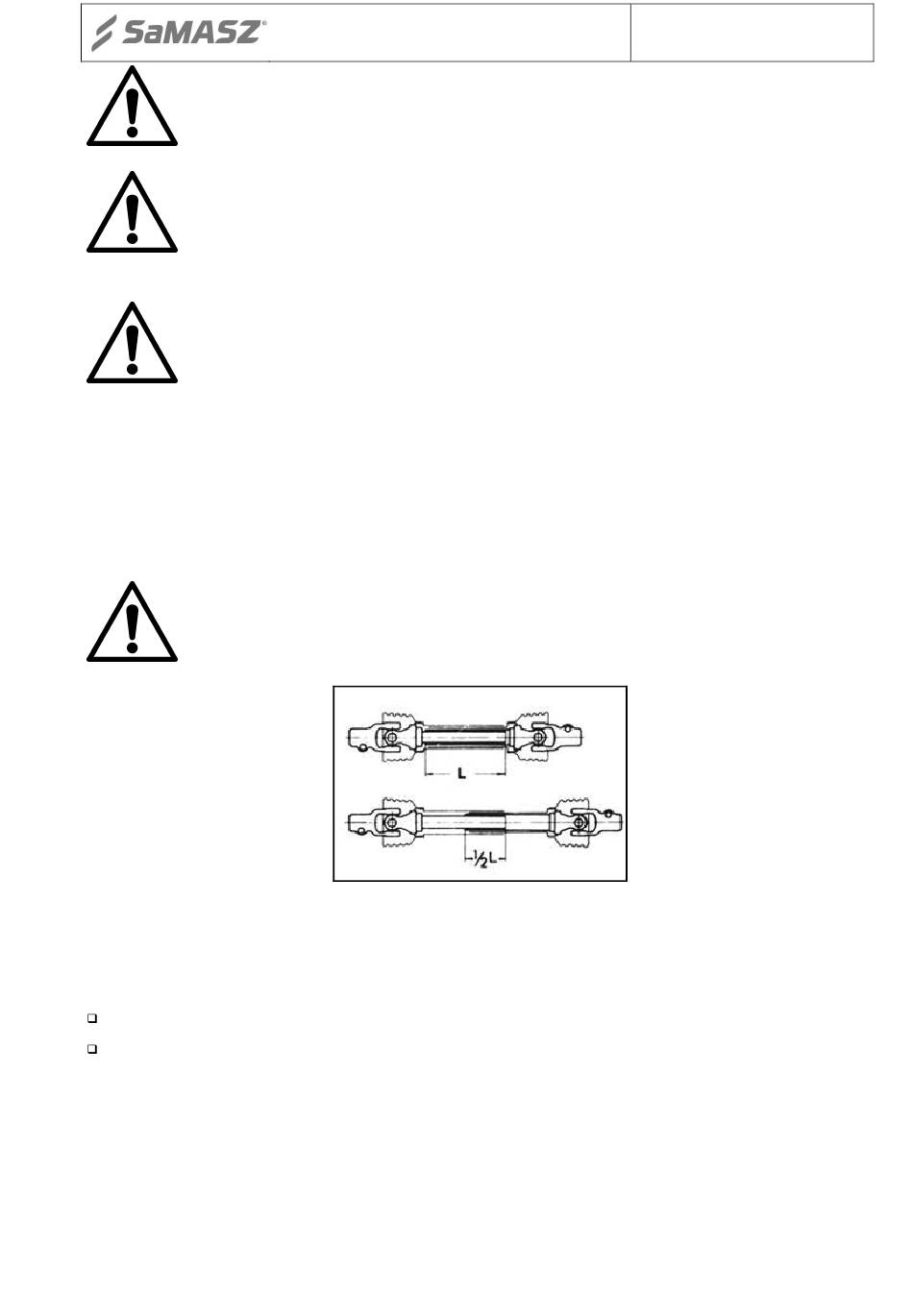

Abb. 10. Bestimmung der Gelenk-Teleskopwellenlänge
- 21 -
