Einschub Wärmespeicher ausbauen
Voraussetzung:
Der Reversier-Ventilator ist am Regler ausgeschaltet.
Die Abdeckung Innenblende ist entfernt. (siehe Abschnitt 6.2)
Der Staubilter ist entfernt. (siehe Abschnitt 6.3)
TIPP
Bei den Innenblenden V-220x200 und Flair V-233x233 entfällt die Demontage der Grundplatte.

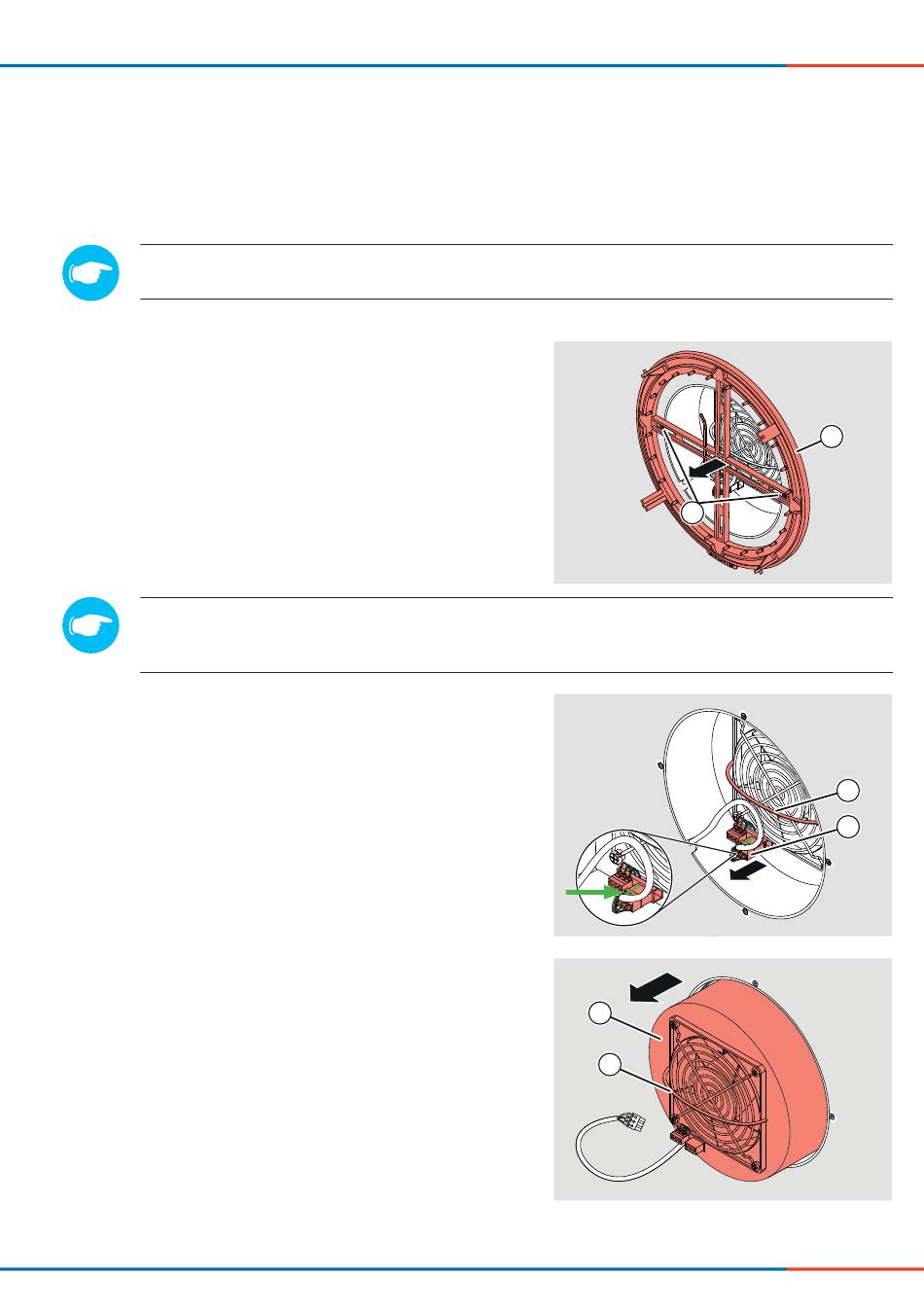

► Lösen Sie die Schrauben (1) mit dem beilie-
genden Innensechskant-Schlüssel.
► Entfernen Sie die Grundplatte Innenblende (2)
von der Innenwand.
Ö
Ö
Die Grundplatte ist demontiert.
TIPP
Markieren Sie vor dem Abziehen die Ausrichtung des grünen Steckers Regler. Dadurch vermei-
den Sie beim erneuten Anschließen eine falsche Laufrichtung des Reversier-Ventilators.
► Markieren Sie die Ausrichtung des Steckers
Regler (4). (grüner Pfeil)
► Ziehen Sie den Stecker Regler (4) ab.
► Lösen Sie den Griff (3) von den Ecken des
Reversier-Ventilators.
► Ziehen Sie den Einschub Wärmespeicher (5)
am Griff (6) heraus.
Ö
Ö
Der Einschub Wärmespeicher ist ausgebaut.
Lüftungssystem inVENTer
6
•
® iV14R/iV14V Montage- und Bedienungsanleitung
