Wandeinbauhülsen - inVENTer iV14R Montage- Und Bedienungsanleitung

SYSTEMÜBERSICHT
Wandeinbauhülsen

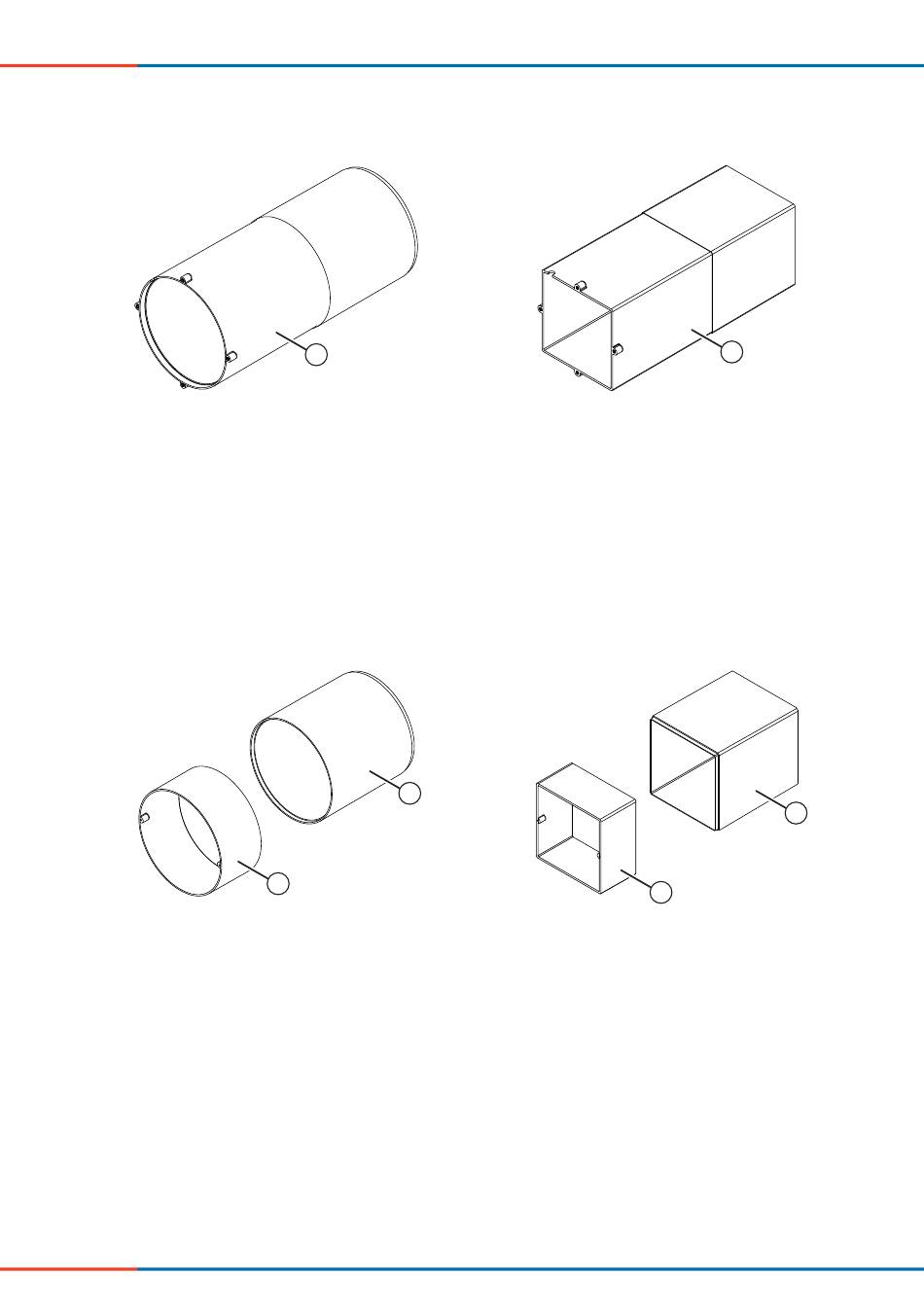

Abbildung 2: Wandeinbauhülsen Lüftungsgerät iV14R/iV14V
1 Wandeinbauhülse R-D204x450/R-D204x650
2 Wandeinbauhülse V-177x177x450/V-177x177x650
Verlängerungs-Set (optional)
Wandeinbauhülse R-D204 Verläng.-Set
Abbildung 3: Verlängerungs-Sets Lüftungsgerät iV14R/iV14V
1 Verlängerungskanal iV14R-200
2 Schiebehülse R-D210x100
10 Lüftungssystem inVENTer
1
1
2
•
® iV14R/iV14V Montage- und Bedienungsanleitung
4
Wandeinbauhülse V-177x177 Verläng.-Set
3 Verlängerungskanal iV14V-200
4 Schiebehülse V-186x186x100
2
3
