EINBAU UND MoNTAGE

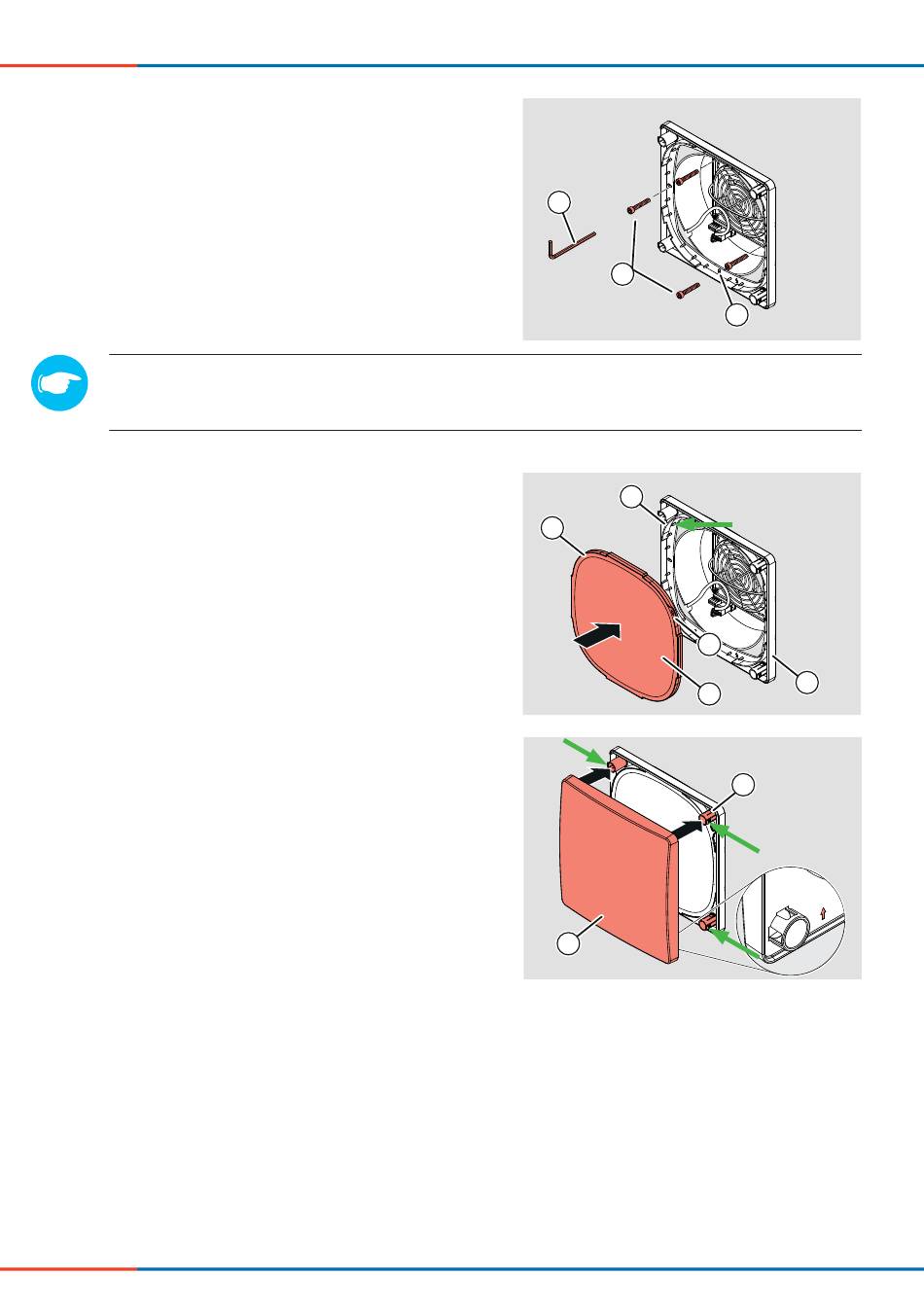

► Drehen Sie die Schrauben (7) mit einem
Innensechskant-Schlüssel (8) in die Befesti-
gungselemente (6) der Wandeinbauhülse.
TIPP
Stellen Sie sicher, dass Sie den Staubilter korrekt montieren, um eine Fehlfunktion des
Lüftungsgerätes zu vermeiden.
► Setzen Sie den Staubilter (10) in die
Grundplatte Innenblende (9) ein.
Achten Sie darauf, den Filterring (12) fest
zwischen die Fixiernasen (grüner Pfeil) und
die innere Kante (13) der Grundplatte Innen-
blende zu drücken.
Achten Sie darauf, dass die Lasche (11) am
Filterring (12) in Richtung Innenraum zeigt.
► Setzen Sie die Abdeckung Innenblende (15)
auf die vier Abstandshalter (14).
Achten Sie darauf, dass die Markierungs-
pfeile auf der Rückseite der Abdeckung Innen-
blende (15) nach oben zeigen.
Achten Sie darauf, die Rastnasen (grüne
Pfeile) an den Abstandshaltern (14) nach
innen zu drücken.
► Schieben Sie die Abdeckung Innenblende (15)
auf die Abstandshalter (14).
Achten Sie darauf, dass alle Abstandshalter
hörbar einrasten.
Ö
Ö
Die Innenblende Flair V-233x233 ist montiert.
Innenblende R-D290/ V-284x284/ V-220x200/ V-233x233 demontieren
Voraussetzungen:
Die Innenblende des Lüftungssystems ist montiert.
► Demontieren Sie die Innenblende in der jeweils
umgekehrten Reihenfolge.
Ö
Ö
Die Innenblende ist demontiert.
