Germania SlidePlus Montage- Und Bedienanleitung Seite 5

2 clips für feste oberschiene montieren
Hinweis:

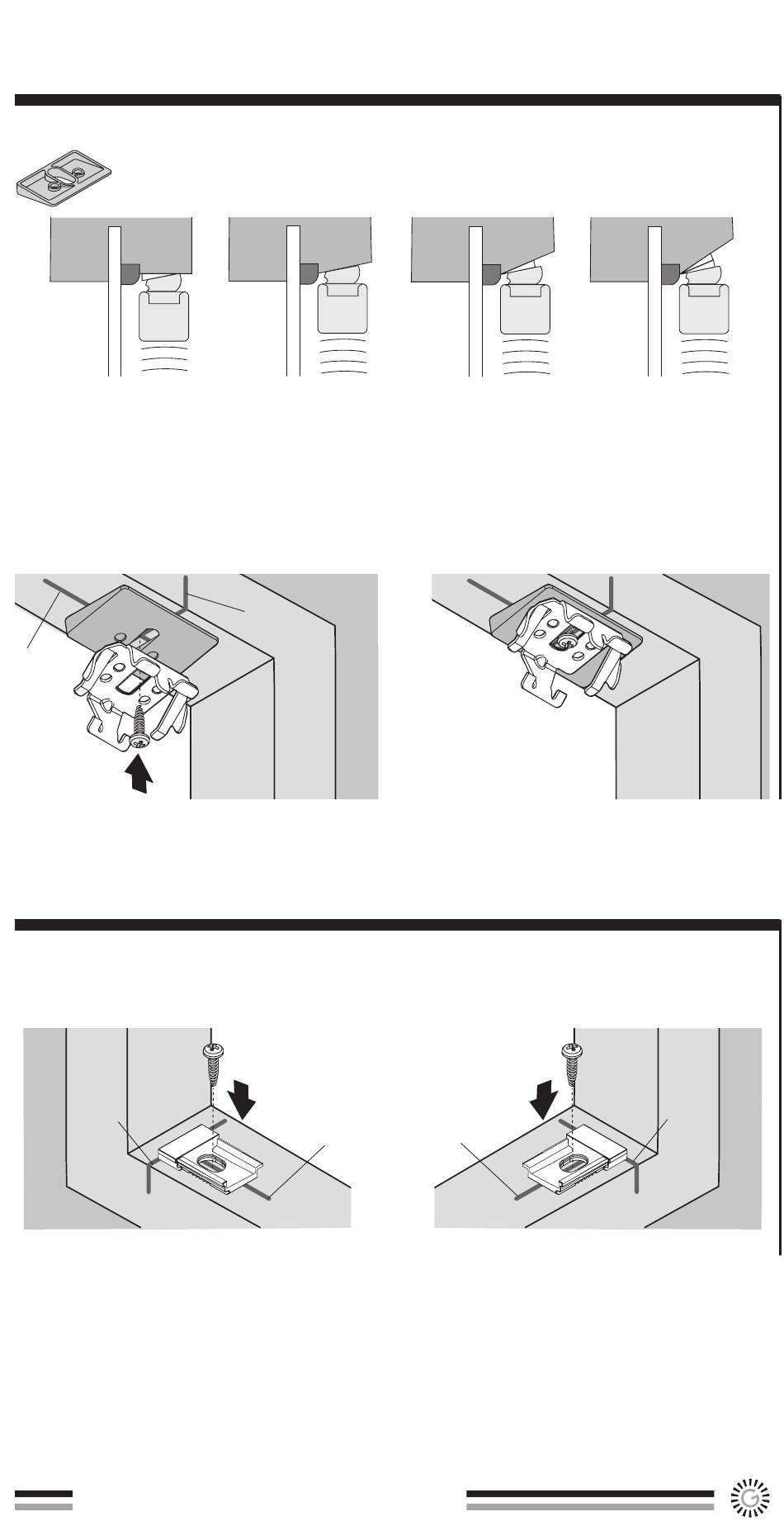

je nach Schräge der Glasleiste Keile laut Zeichnung 2a verwenden!
Schräge 0° mit
1 Ausgleichkeil
Abb. 2a
Die Clips jeweils mittig auf die angezeichneten Linien „½ X + 25 mm" und
„Y" setzen. Clips anschrauben (Abb. 2a + 2b). Gegebenenfalls weitere Clips
vermitteln.
Y-4 mm
Abb. 2b
2 spannschuhträger montieren
Die zwei Spannschuhträger jeweils mit der Außenkante gegen die
angezeichneten Linien „½ X" und mittig auf die Linien „Y" setzen
und anschrauben (Abb. 2a + 2b).
½ X
Abb. 2a
|
5 Montage Jalousie SlidePlus
Schräge 11° ohne
Ausgleichkeil
½ X
+25 mm
Y
Schräge 22° mit
1 Ausgleichkeil
Abb. 2c
Y
Abb. 2b
Schräge 33° mit
2 Ausgleichkeilen
½ X
