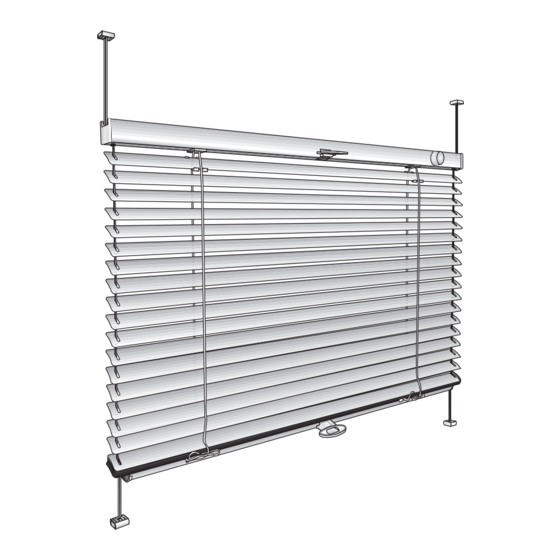

Inhaltszusammenfassung für Germania SlidePlus
Seite 1
Kontrolle, sodass Sie eigentlich keinen Grund zur Beanstandung haben sollten. Sollten Sie Fragen zu Ihrem Germania Produkt haben, wenden Sie sich bitte an Ihren Germania Fachhändler. Für eine einwandfreie Funktion ist eine richtige Montage gemäß dieser Montageanleitung erforderlich. Wir übernehmen keine Gewähr für...
Seite 2
Hinweis: Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Ausschließlich die mitgelieferten Schrauben verwenden! 1 montage position ermitteln und anzeichnen Der Abstand der Spannschuhträger ermittelt sich wie folgt: Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a) Ergebnis (= X) geteilt durch 2 (= ½...
Seite 3
Zuerst die zwei oberen Spannschuhe und dann die zwei unteren auf die Spannschuhträger schieben (Abb. 3a, 3b + 3c). Abb. 3a Abb. 3b Abb. 3c Hinweis: Eine Änderung der Schnurspannung muss gleichmäßig erfolgen und ist nur vom geschulten Fachpersonal vorzunehmen! Montage Jalousie SlidePlus...
Seite 4
Hinweis: Für die Montage einen Schraubendreher Größe PZ 2 verwenden. Keinen Akkuschrauber nutzen! Ausschließlich die mitgelieferten Schrauben verwenden! 1 montage position ermitteln und anzeichnen Der Abstand der Spannschuhträger ermittelt sich wie folgt: Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a) Ergebnis (= X) geteilt durch 2 (= ½...
Seite 5
2 spannschuhträger montieren Die zwei Spannschuhträger jeweils mit der Außenkante gegen die angezeichneten Linien „½ X“ und mittig auf die Linien „Y“ setzen und anschrauben (Abb. 2a + 2b). ½ X ½ X Abb. 2a Abb. 2b Montage Jalousie SlidePlus...
Seite 6
Abb. 4b Abb. 4c 5 schnurspannung verändern Bei der SlidePlus mit fester Oberschiene haben Sie die Möglichkeit die Schnurspannung bei Bedarf zu ändern. Hierzu setzen Sie die mitgelieferte Justierhilfe von unten auf einen der zwei verschiebbaren Clips. Schieben Sie den Clip nach links oder rechts um die Vorspannung zu verändern. Verfahren Sie mit dem zweiten Clip ebenso bis die gewünschte Spannung erzielt wurde.
