montage slideplus ohne feste oberschiene
Hinweis:
Für die Montage einen Schraubendreher Größe PZ 2 verwenden.
Keinen Akkuschrauber nutzen!
Ausschließlich die mitgelieferten Schrauben verwenden!

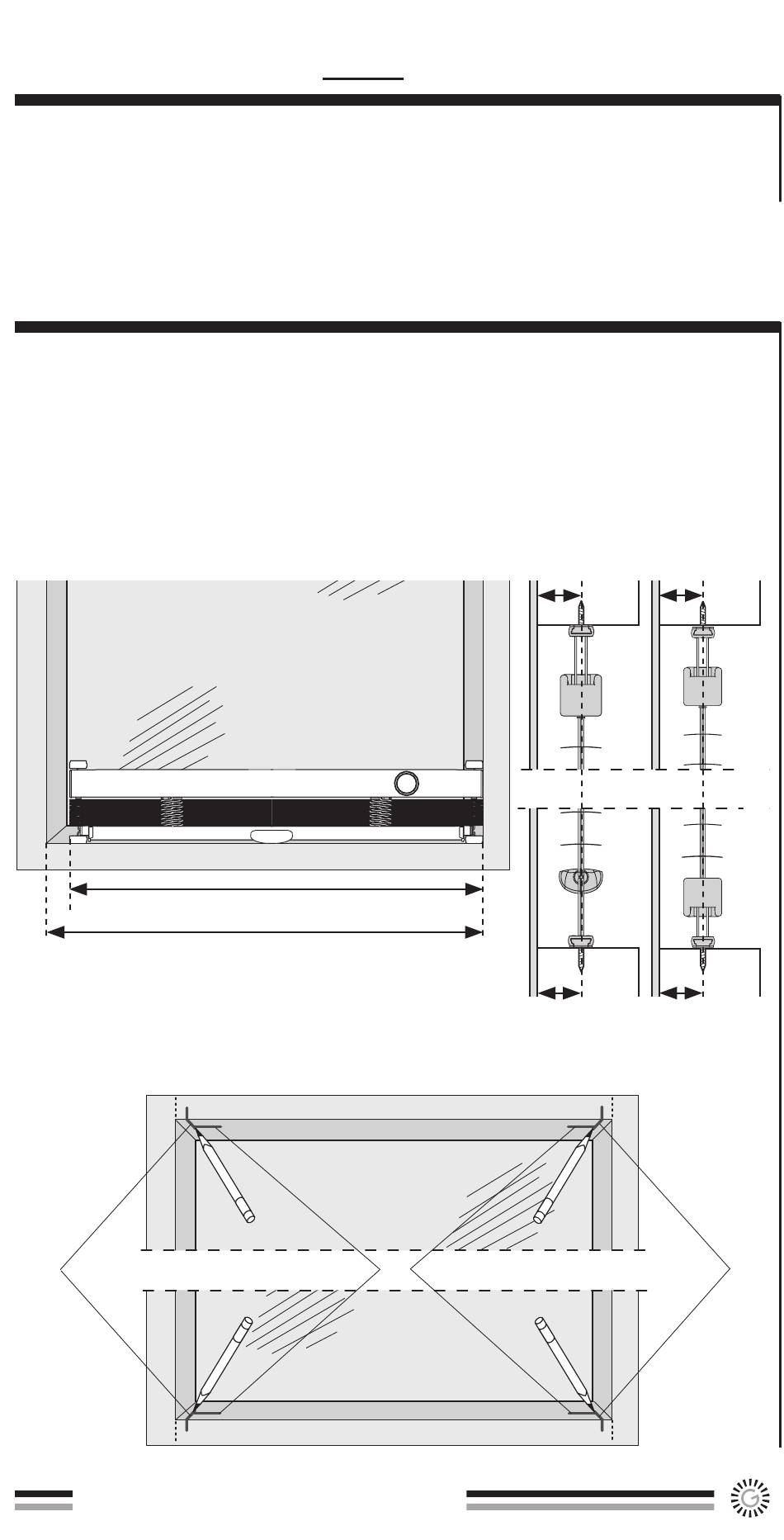

1 montage position ermitteln und anzeichnen
Der Abstand der Spannschuhträger ermittelt sich wie folgt:
Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a)
Ergebnis (= X) geteilt durch 2 (= ½ X) entspricht dem seitlichen Abstand des
Spannschuhträgers.
Der Abstand „Y" der Verschraubung zur Scheibe (Abb. 1b) sollte oben und
unten identisch sein (min. 15mm).
Die ermittelten Abstände an allen vier Ecken des Rahmens/Glasfalzes
anzeichnen (Abb. 1c).
X
Lichte Rahmen/Glasfalzbreite
Abb. 1a
½ X
Abb. 1c
|
2 Montage Jalousie SlidePlus
Jalousiebreite
JKB 164/254 JKB 167/257
Abb. 1b
Y
Y Y
Y Y
½ X
