montage slideplus mit fester oberschiene
Hinweis:
Für die Montage einen Schraubendreher Größe PZ 2 verwenden.
Keinen Akkuschrauber nutzen!
Ausschließlich die mitgelieferten Schrauben verwenden!

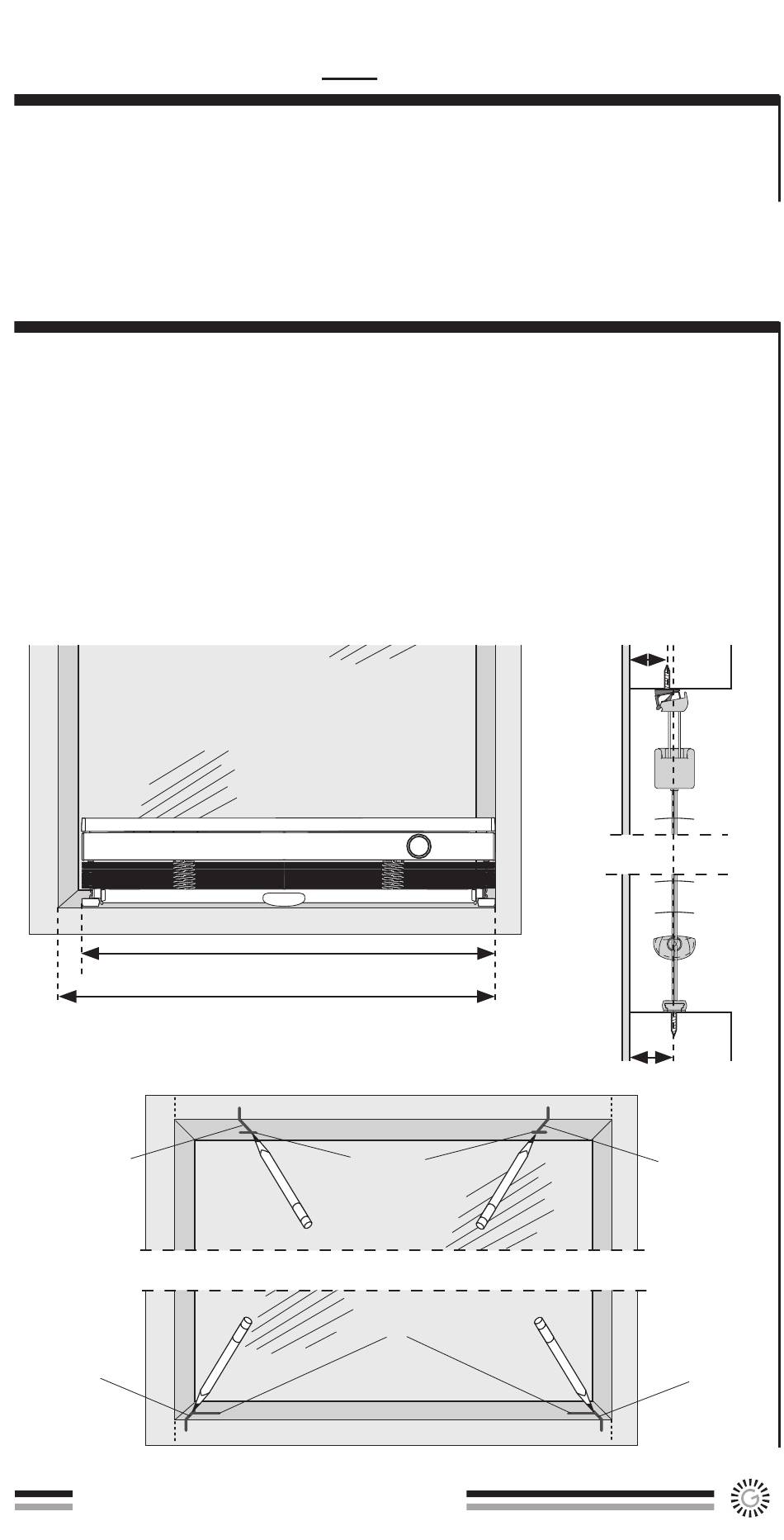

1 montage position ermitteln und anzeichnen
Der Abstand der Spannschuhträger ermittelt sich wie folgt:
Lichte Rahmen-/Glasfalzbreite minus Jalousiebreite (Abb. 1a)
Ergebnis (= X) geteilt durch 2 (= ½ X) entspricht dem seitlichen Abstand des
Spannschuhträgers.
Die Clips für die feste Oberschiene werden um 25 mm eingerückt. Gegebe-
nenfalls weitere Clips vermitteln.
Der Abstand „Y" der Verschraubung zur Scheibe (Abb. 1b) sollte oben um
4 mm dichter an der Scheibe sein als unten (unten min. 15mm).
Die ermittelten Abstände an allen vier Ecken des Rahmens/Glasfalzes
anzeichnen (Abb. 1c).
X
Lichte Rahmen/Glasfalzbreite
Abb. 1a
½ X +25 mm
½ X
Abb. 1c
|
4 Montage Jalousie SlidePlus
Jalousiebreite
Y -4 mm
Abb. 1b
Y
!
Y - 4 mm
Y
½ X +25 mm
½ X
