Plissee dreieck-anlagen mit bediengriff (16 Seiten)
Inhaltszusammenfassung für Germania BB 24
Seite 1
Beanstandung haben sollten. Für eine einwandfreie Funktion ist eine richtige Montage gemäß dieser Montageanleitung erforderlich. Wir übernehmen keine Gewähr für Montage- und Bedienungsfehler. Sollten Sie Fragen zu Ihrem Germania Produkt haben, wenden Sie sich bitte an Ihren Germania Fachhändler.
Seite 2
Der Abstand „Y“ der Verschraubung zur Scheibe (Abb. 1b) sollte oben und unten identisch sein. Die ermittelten Abstände an allen vier Ecken des Rahmens/Glasfalzes anzeichnen (Abb. 1c). Plisseebreite (Bestellbreite) Lichte Rahmen/Glasfalzbreite Abb. 1a Abb. 1b ½ X ½ X Abb. 1c Montage Plissee BB 24...
Seite 3
½ X ½ X Abb. 2a Abb. 2b 3 spannschuhe montieren Zuerst die zwei oberen Spannschuhe und dann die zwei unteren auf die Spannschuhträger schieben (Abb. 3a, 3b + 3c). Abb. 3a Abb. 3b Abb. 3c Montage Plissee BB 24...
Seite 4
Breite = Plissee-/Bestellbreite, Höhe = Bestellhöhe Darauf achten, dass die Montage waagerecht erfolgt! Plisseebreite (Bestellbreite) Abb. 4 5 winkel anschrauben Alle vier Winkel anschrauben und die Abdeckkappen aufsetzen (Abb. 5a, 5b + 5c). Klick Abb. 5a Abb. 5b Abb. 5c Montage Plissee BB 24...
Seite 5
6 spannschuhe auf winkel montieren Zuerst die zwei oberen Spannschuhe und dann die zwei unteren auf die Spannschuhträger schieben (Abb. 6a, 6b + 6c). Abb. 6a Abb. 6b Abb. 6c Montage Plissee BB 24...

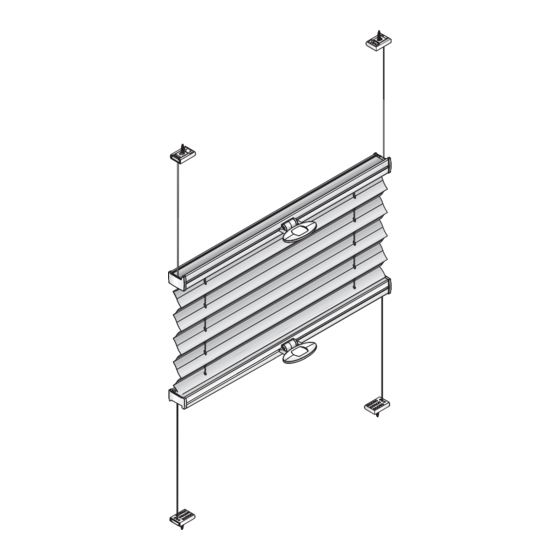

Das Plissee wird mit den Griffen geöffnet oder geschlossen (Abb. 7a). Bei Bedarf können die Griffe umgeklappt werden (Abb. 7b). Abb. 7a Abb. 7b Montage Plissee BB 24 Germania • Am Jägersberg 24 • 24161 Altenholz • www.germania-kg.de • info@germania-kg.de...
