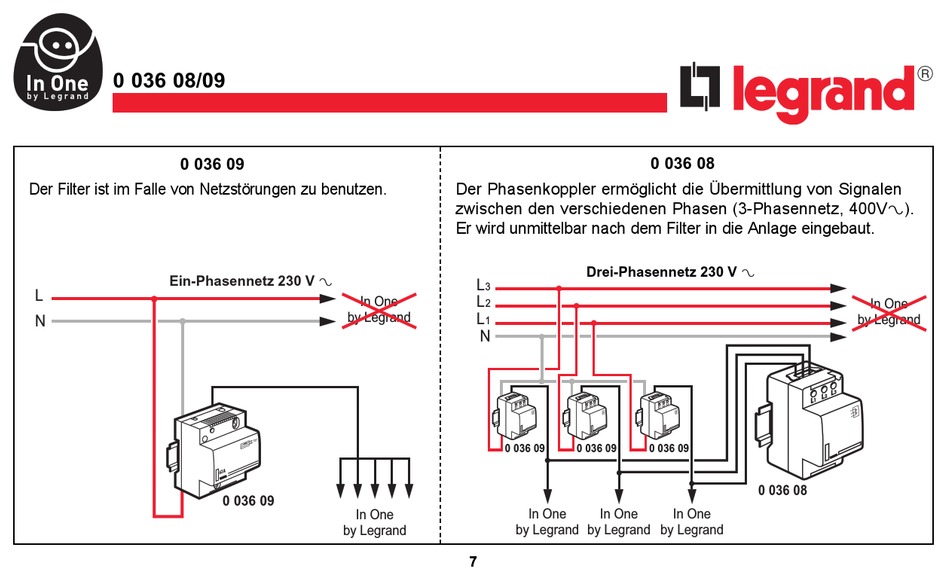

Der Filter ist im Falle von Netzstörungen zu benutzen.
Ein-Phasennetz 230 V A
L
N
In One
by Legrand
0 036 09
In One
by Legrand
Der Phasenkoppler ermöglicht die Übermittlung von Signalen
zwischen den verschiedenen Phasen (3-Phasennetz, 400VA).
Er wird unmittelbar nach dem Filter in die Anlage eingebaut.
Drei-Phasennetz 230 V
L
3
L
2
L
1
N
