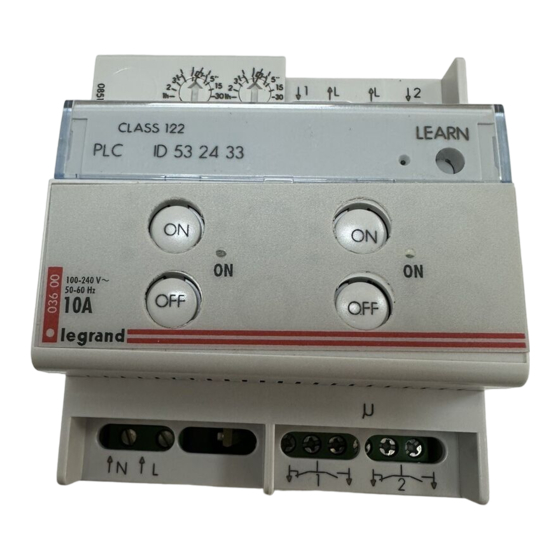

LEGRAND 036 00 Installationsanleitung
Schaltaktor 2-fach
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
All manuals and user guides at all-guides.com

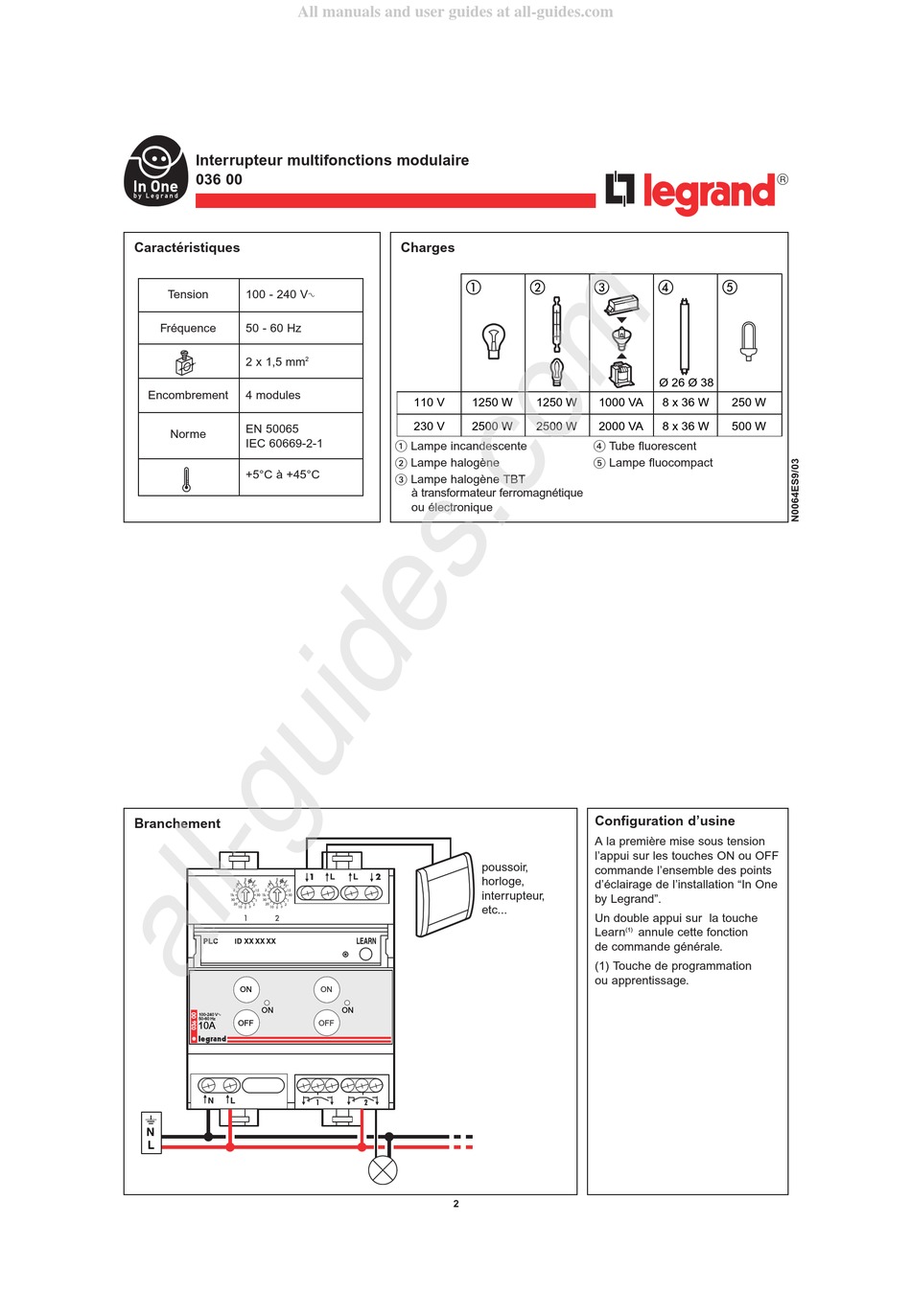

Interrupteur multifonctions modulaire
036 00
Caractéristiques
Tension
100 - 240 V
Fréquence
50 - 60 Hz
2 x 1,5 mm
2
Encombrement
4 modules
EN 50065
Norme
IEC 60669-2-1
+5°C à +45°C
Branchement
ON
ON
A
100-240 V
50-60 Hz
OFF
10A
N
L
Charges
±
110 V
1250 W
230 V
2500 W
Lampe incandescente
Lampe halogène
Lampe halogène TBT
à transformateur ferromagnétique
ou électronique
ON
ON
OFF
2
1250 W
1000 VA
2500 W
2000 VA
Tube fluorescent
Lampe fluocompact
Configuration d'usine
A la première mise sous tension
l'appui sur les touches ON ou OFF
poussoir,
commande l'ensemble des points
horloge,
d'éclairage de l'installation "In One
interrupteur,
by Legrand".
etc...
Un double appui sur la touche
Learn
(1)
annule cette fonction
de commande générale.
(1) Touche de programmation
ou apprentissage.
Ø 26 Ø 38
8 x 36 W
250 W
8 x 36 W
500 W
Verwandte Anleitungen für LEGRAND 036 00
Inhaltszusammenfassung für LEGRAND 036 00
- Seite 13 All manuals and user guides at all-guides.com Schaltaktor 2-fach 036 00 Technische Daten Leistung ± Spannung 100 - 240 V Frequenz 50 - 60 Hz 2 x 1,5 mm Ø 26 Ø 38 110 V 1250 W 1250 W 1000 VA...
- Seite 14 All manuals and user guides at all-guides.com Produktbeschreibung Funktionseinstellung Externer Eingang LEARN Taste LEARN LED 100-240 V 50-60 Hz Technologie PLC => Power Line Communication Identifikationsnummer Befehlstaste 2 Potentialfreie Schaltausgänge 1 Schließer und 1 Öffner pro Kanal Funktionseinstellung 4 unterschiedliche Funktionseinstellungen können ausgewählt werden : 0 V =>...
- Seite 15 All manuals and user guides at all-guides.com Legende Die Leuchtdiode Die Leuchtdiode blinkt Die Leuchtdiode blinkt Die Leuchtdiode erlischt langsam ca.1Hz schnell ca.2Hz blitzt ca.5Hz Einlernen der Teilnehmer 1. Schritt : Einlernmodus aktivieren (aufdem Sensor) Die Lerntaste LEARN drücken Bedientaste drücken,die dem Aktor (Lernmodus aktivieren) zugeordnet werden soll 2.
- Seite 16 All manuals and user guides at all-guides.com Löschen aller Funktionszuordnung oder Aktoren Alle eingelernte Zuordnungen am Sensor löschen Die Zuordnung ist gelöscht Die Lerntaste Die Bedientaste 10 Sekunden LEARN drücken lang gedrückt halten Alle Sensoren aufWerkseinstellung zurücksetzten Das Produkt kehrt zur Werkseinstellung zurück Die Lerntaste 10 Sekunden Die Lerntaste...
