- Seite 1 ELECTRONIC CIGARETTE KIT USER MANUAL / BEDIENUNGSANLEITUNG Arc_Pico_Grande_Compliant_Manual.indd 1 22/03/2017 12:42 Downloaded from www.Manualslib.com manuals search engine...

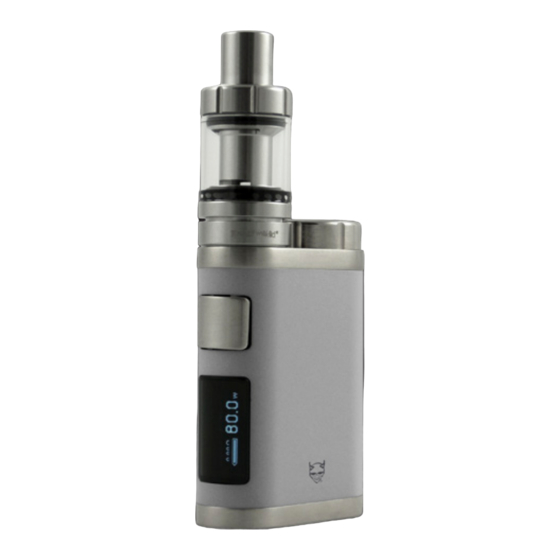

- Seite 24 Glückwunsch zum Kauf Ihres Totally Wicked arc pico grande E-Zig Kits. Die Totally Wicked arc pico grande ist ein elegantes und sehr vielseitiges Dampfgerät mit intelligenter Temperatursteuerung, das perfekt auf die Dampf- Bedürfnisse abgestimmt werden kann. Der Nutzer kann aus sieben Betriebsmodi wählen;...
- Seite 25 Akkudeckel Firmware-Upgrade: Power-Taster Neue bzw. verfügbare Firmware kann auf der OLED Display Totally Wicked Webseite in der entsprechenden Produktbeschreibung 18650 Akkuhülle runtergeladen werden. Damit die Aktualisierung durchgeführt werden kann, muss das Gerät mit einem Micro USB-Port Computer über das USB-...
- Seite 26 SubAir lll Mini tank Mundstück Glaszylinder Top Cap Verdampferbasis ML/ED Zentrale Luftführung Verdampferkopf Arc_Pico_Grande_Compliant_Manual.indd 26 22/03/2017 12:42 Downloaded from www.Manualslib.com manuals search engine...
- Seite 27 Bedienung Ihrer arc pico grande Akku einsetzen: Die arc pico grande wird mit einem 18650 oder 26650 Akku betrieben. Zum Einsetzten des Akkus Akku Akkudeckel abschrauben und einen geeigneten Akku mit dem Pluspol nach unten einlegen. Für den Betrieb mit einem 18650 Akku muss zunächst die 18650 Akkuhülle eingelegt werden.
- Seite 28 Bedienung Ihrer arc pico grande SubAir III Tank Inbetriebnahme: Verdampferbasis vom Tank abschrauben und etwas E-Liquid direkt auf den Verdampferkopf tröpfeln – dies sichert einen optimalen Betrieb und Langlebigkeit des Verdampfers. Vor dem Befüllen Verdampferbasis wieder an den Tank schrauben. Arc_Pico_Grande_Compliant_Manual.indd 28 22/03/2017 12:42 Downloaded from...
- Seite 29 Bedienung Ihrer arc pico grande Sub Air III Tank befüllen: Zum Befüllen Top Cap gegen den Uhrzeigersinn vom Tank abschrauben und E-Liquid seitlich in die Aussparungen (nicht in die Luftführung) träufeln. Anschließend Top Cap im Uhrzeigersinn wieder an den Tank schrauben. Maximaler Durchmesser für Einfüllstutzen: 4,0mm Arc_Pico_Grande_Compliant_Manual.indd 29...
- Seite 30 Bedienung Ihrer arc pico grande Power Ein/Aus: und somit die Menge an Luft, die zum Verdampferkopf angesaugt Power-Taster 5-mal in Folge drücken; wird. Die Luftzugregulierung erlaubt das OLED-Display leuchtet auf und eine perfekte Abstimmung des signalisiert, dass die arc pico grande an und zur Nutzung bereit ist.
- Seite 31 Bedienung Ihrer arc pico grande Akku Aufladen: Laden Sie die arc pico grande einfach mit dem USB-Kabel an einem geeigneten USB-Port oder USB- Netzstecker auf. Der Ladefortschritt kann hierbei auf dem Display verfolgt werden. Der Akku kann auch mit einem geeigneten externen Ladegerät aufgeladen werden.
- Seite 32 Bedienung Ihrer arc pico grande Verdampferkopf wechseln: Tank umdrehen und Verdampferbasis vom Tank abschrauben. Jetzt kann der Verdampferkopf aus der Basis gegen den Uhrzeigersinn geschraubt und durch einen Neuen ersetzt werden. Hinweis: vor der Erstbenutzung bitte etwas E-Liquid direkt auf den Verdampferkopf tröpfeln.
- Seite 33 Bedienung Ihrer arc pico grande Modus wechseln - VW/ Bypass/ mit den Rauf- und Runter-Taster die Ausgangsleistung zwischen 1W und Smart/VT-Ni/VT-Ti/VT-SS/TCR: 80W verringert oder erhöht werden. Im Wenn die arc pico grande Smart-Modus merkt sich die arc pico eingeschaltet ist, drücken Sie den Power-Taster 3-mal in Folge grande die Leistungs-Einstellungen und der aktive Modus wird am...
- Seite 34 Bedienung Ihrer arc pico grande Bypass Modus: und erhöhen oder verringern Sie anschließend mit den Einstelltaster Ungeregelte und direkte Stromabgabe die Wattparameter. Zum Sperren/ an den Verdampfer. (Leistungswerte Entsperren des Verdampferkopf- sind abhängig von der anliegenden Akku-(Rest)Spannung und Widerstandes halten Sie den Power- Verdampferwiderstand) Taster und den (+)Taster gleichzeitig für 2 Sekunden gedrückt.
- Seite 35 Bedienung Ihrer arc pico grande TCR-Modus (M1/M2/M3): Ihren Vorlieben zu verändern. Halten Sie gleichzeitig den Power-Taster Halten Sie beim ausgeschalteten und den (+) Taster gedrückt, um die Gerät den Power-Taster und (+) Einstellung zu speichern und das Taster gleichzeitig gedrückt, bis das TCR-Konfigurationsmenü...
- Seite 36 Bedienung Ihrer arc pico grande TCR Wertebereich: Material TCR Wertebereich Nickel 600-700 NiFe 300-400 Titan 300-400 SS (303, 304, 316, 317) 80-200 Hinweis: Der tatsächliche TCR-Wert ist im Dezimalsystem 100000-mal größer als der angezeigte TCR-Wert am Display und ist ausschließlich für die arc pico grande anzuwenden.
- Seite 37 Bedienung Ihrer arc pico grande Stealth-Modus: versehentliches Verstellen der VT/ VW Parameter verhindert werden. Wenn die arc pico grande eingeschaltet ist, Power-Taster Display-Anzeige drehen: und (-) Taster gleichzeitig drücken, um den Stealth-Modus (OLED- Wenn die arc pico grande Display aus) zu aktivieren oder zu ausgeschaltet ist, beide Einstelltaster gleichzeitig drücken, um die Display- deaktivieren.
- Seite 38 Bedienung Ihrer arc pico grande Kurzschlussschutz / kein Ohm, erscheint auf dem Display die Meldung ‘Atomizer Low’. Verdampfer erkannt: Wenn die arc pico grande einen 10 Sek. Sicherheitsabschaltung: Verdampferkopf-Kurzschluss erkannt hat, erscheint am Display die Hält man den Power-Taster länger als 10 Sek.
- Seite 39 Bedienung Ihrer arc pico grande für eine weitere Nutzung gesperrt. Temperatur erreicht: Wenn im VT-Modus der eingestellte Niedriger Akku-Ladestand: Temperaturwert erreicht wurde, Fällt der Akku-Ladestand auf unter erscheint auf dem Display die 10%, blinkt das Batterie-Symbol auf Meldung ‘temperature protection’. dem Display durchgehen auf.
- Seite 40 Kit-Inhalt 1 x arc pico grande Body 1 x SubAir III Mini Tank (2ml) 1 x EC/ML Verdampferkopf (0.3 Ohm installiert) 1 x EC/ML Verdampferkopf (0.5 Ohm) 1 x EC/ML Verdampferkopf (0.25 Ohm) 4 x Dichtungsringe 1 x USB-Kabel 1 x Bedienungsanleitung Arc_Pico_Grande_Compliant_Manual.indd 40 22/03/2017 12:42 Downloaded from...
-
Seite 41: Technische Daten
Technische Daten arc pico grande Abmessungen: 74,0mm x 53,5mm x 31,5mm Leistungsregelbereich im VW- und VT-Modus: 1W – 80W Temperaturregelbereich im VT-Modus: 100-315C / 200-600F Verdampferanschluss: 510er Gewinde Akku: 18650 oder 26650 Lithium Ionen Zellen mit min. 25A konstantem Entladestrom (nicht im Lieferumfang) Akzeptierte Verdampferwiderstände: 0.05-1.5 Ohm im VT-Modus, 0.1-3.5 Ohm im VW-Modus SubAir III Mini Tank Abmessungen: 55,7mm x 22,0mm... -
Seite 42: Zusätzliche Produktinformationen
Zusätzliche Produktinformationen Es bestehen keine Erkenntnisse über medizinische Nebenwirkungen mit diesem Produkt. Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller. Arc_Pico_Grande_Compliant_Manual.indd 42 22/03/2017 12:42 Downloaded from www.Manualslib.com manuals search engine... -
Seite 43: Aufbewahrungshinweise Und Akku-Sicherheitsinformationen
Aufbewahrungshinweise und Akku-Sicherheitsinformationen • Die arc pico grande und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die arc pico grande aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Power-Tasters, wenn nicht in Gebrauch. - Seite 44 Aufbewahrungshinweise und Akku-Sicherheitsinformationen • Arc pico grande nicht in feuchter Umgebung aufladen. • Bei Außentemperaturen unter -10°C und über 60°C Gerät nicht nutzen. • Arc pico grande nicht bei Temperaturen unter 0°C oder über 45°C aufladen. • Akkus nicht in Taschen mit metallischen Gegenständen transportieren. •...
-
Seite 45: Garantie
Kabel eine 12-monatige Garantie - ausgenommen von der Garantie sind Verdampferköpfe, die als Verschleißteil mit einer DOA-Regulierung ausgeliefert werden. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally Wicked Kundenservice zu kontaktieren. Arc_Pico_Grande_Compliant_Manual.indd 45 22/03/2017 12:42 Downloaded from www.Manualslib.com...
