- Seite 1 ELEC T R O N IC C IG AR E T T E u se r ma nu al TW_Corsa_Mini_Manual_UK/GER.indd 1 30/03/2016 16:56...
- Seite 2 Resistance (TCR) and Bypass. The adjustable modes allow for incremental settings in terms of watts, temperature or temperature coefficient of resistance. The Corsa Mini combines all of its functionality and a 2400mAh Li-battery in a sleek and ergonomic, yet simple to use package, suitable for all electronic cigarette users.

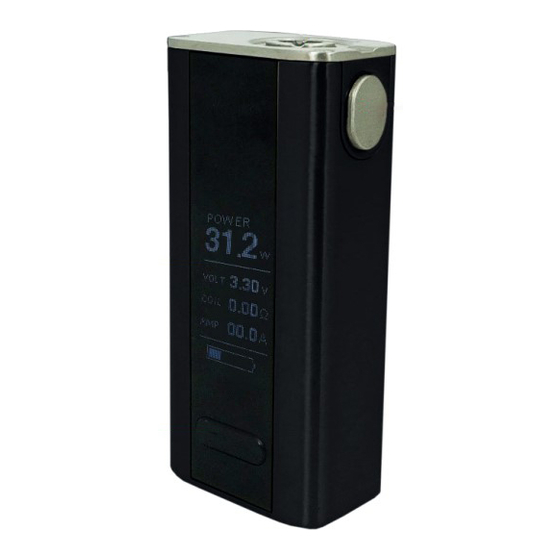

- Seite 3 Totally Wicked Corsa Mini A. 510 Connector B. Power Button C. OLED Display Screen D. Adjustment Buttons TW_Corsa_Mini_Manual_UK/GER.indd 3 30/03/2016 16:56...
- Seite 4 5 times in quick succession. The OLED screen will illuminate, signifying that the device Power Button is powered on. If the Corsa Mini is powered on the user can press the button 5 times to switch the device off. TW_Corsa_Mini_Manual_UK/GER.indd 4...
- Seite 5 Using your Corsa Mini New Atomizer Installation: When a new atomizer is connected, or the existing atomizer is disconnected and reconnected, a message prompt may be displayed – ‘New Coil Right, Same Coil Left’. Press the right adjustment button to confirm that a new...
- Seite 6 Using your Corsa Mini Charging the Battery: Simply charge the Corsa Mini via the USB cable when connected to a powered USB port or suitable wall adapter. The indicator on the display will indicate the battery status. Battery Charge: The battery charge for the internal 2400mAh Li-battery is displayed on the fifth row of the OLED display.
- Seite 7 Using your Corsa Mini VW Mode: When in VW mode, use the left or right adjustment buttons to decrease or increase the level of wattage respectively. The available wattage range is 1W – 80W in increments of 1W. VT Mode (Ni/Ti/SS316):...
- Seite 8 Using your Corsa Mini To lock/unlock the atomizer resistance, press the power button 3 times in quick succession to activate the menu, press the left adjustment button twice and the atomizer value will flash, use the right adjustment button the lock/unlock the atomizer resistance.
- Seite 9 Using your Corsa Mini Use the right or left adjustment buttons TCR Mode: to select which to configure from M1, When in TCR mode and the title is M2 and M3 – this feature allows the flashing indicating that the menu is...
- Seite 10 TCR Value Range Nickel 600-700 NiFe 300-400 Titanium 300-400 80-200 (303, 304, 316, 317) Note: The TCR value displayed is 105 (100,000) times greater than the actual TCR value and is for Corsa Mini usage only. TW_Corsa_Mini_Manual_UK/GER.indd 10 30/03/2016 16:56...
- Seite 11 Using your Corsa Mini Current Display: The real-time current (AMP) is displayed on the screen on the fourth row whilst the power button is pressed. Charge Error: If no charging current is detected when the device is connected to the charging lead, ‘Charge Error’...
- Seite 12 Using your Corsa Mini Low Voltage Protection: When the battery voltage is below 3.1V, ‘Battery Low’ will be displayed on the screen. If following this message, the button is continually pressed, the message ‘Battery Low Lock’ will be displayed and the device will not fire.
- Seite 13 Repeat the process to deactivate stealth mode. Upgrading Firmware: To upgrade the firmware installed on the device simply load the relevant product page on the Totally Wicked website, click on the link under ‘Firmware Upgrade’ and follow the instructions provided. Display Modes:...
- Seite 14 Using your Corsa Mini Key Lock Mode: Check USB Adapter: When powered on, simultaneously If the voltage of the USB adapter is 5.8V hold the two adjustment buttons for or higher, ‘Check USB Adapter’ will be 3 seconds to activate key lock mode.
-
Seite 15: Specifications
Specifications Wattage Range in VW Mode and VT Mode: 1W – 80W Temperature Range in VT Mode: 100-315°C / 200-600°F Temperature Coefficient of Resistance Range in TCR Mode: 1-1000 Resistance Range: 0.05-1.5ohm in VT Mode, 0.1-3.5ohm in VW Mode Tank Connector: 510 Connector Battery: Integrated 2400mAh Li-Battery Firmware Type: Upgradable TW_Corsa_Mini_Manual_UK/GER.indd 15... - Seite 16 • Do not charge the battery when temperatures are outside the range 0 - 45°C. • Do not attempt to repair a faulty Corsa Mini as these are sealed units with no serviceable parts. Attempted repairs will void the warranty.
-
Seite 17: Warranty
Warranty The Corsa Mini components have a 28-day parts warranty. The USB cable supplied has a 12-month warranty. If any parts are found to be faulty within this time please contact our customer service team, whose details are on the back page of this booklet and we will arrange for a replacement. - Seite 18 Die Totally Wicked Corsa Mini ist eine elegante, funktionelle und eine kompakte E-Zigarette einschließlich intelligenter Temperatursteuerung. Die Firmware kann aktualisiert werden, daher ist man mit der Corsa Mini auch in Zukunft stets auf dem neuesten Stand. Der Nutzer kann aus sechs Betriebsmodi wählen; variable Leistung (W); variable Temperatur mit Nickel-Heizwendeln (Ni);...
- Seite 19 Totally Wicked Corsa Mini A. 510er Gewinde B. Power-Taster C. OLED -Display-Bildschirm D. Einstelltasten TW_Corsa_Mini_Manual_UK/GER.indd 19 30/03/2016 16:56...
- Seite 20 Bedienung Ihrer Corsa Mini Power Ein/Aus: Dampfen: Power-Taster 5-mal in Folge drücken; Power-Taster drücken und inhalieren. das OLED-Display leuchtet auf und signalisiert, dass die Corsa Mini an und zur Nutzung bereit ist. Zum Ausschalten, Taster ebenfalls 5-mal in POWER-TASTER Folge drücken. TW_Corsa_Mini_Manual_UK/GER.indd 20...
- Seite 21 Neuen Verdampferkopf installieren: Wenn ein neuer Verdampfer(-Kopf) eingesetzt oder ein vorhandener Verdampfer ab- und wieder an die Corsa Mini geschraubt wird, erscheint auf dem Display die Meldung ‘New Coil Right, Same Coil Left’. Drücken Sie den rechten Taster wenn ein neuer Verdampfer(-Kopf) genutzt wird oder den linken Taster, um zu bestätigen,...
- Seite 22 Bedienung Ihrer Corsa Mini Akku Aufladen: Bypass) gewechselt werden. Laden Sie die Corsa Mini einfach mit dem USB-Kabel an einem geeigneten USB-Port oder USB-Netzstecker auf. Der Ladefortschritt kann hierbei auf dem Display verfolgt werden. Akku-Ladestandanzeige: Der Ladestand des internen 2400mAh Li-Akkus wird in der fünften Zeile auf...
- Seite 23 Bedienung Ihrer Corsa Mini VW-Modus: Im VW-Modus kann mit dem linken oder rechten Taster die Wattleistung zwischen 1W und 80W verringert oder erhöht werden. VT-Modus (Ni/Ti/SS316): Im VT-Modus kann mit dem linken oder rechten Taster die Temperatur zwischen 100-315°C / 200-600°F verringert oder erhöht werden.
- Seite 24 Bedienung Ihrer Corsa Mini Zum Sperren/Entsperren des Verdampferkopf-Widerstandes, drücken Sie den Power-Taster 3-mal in Folge und navigieren Sie mit dem linken Taster in die Zeile ‘Coil’ - jetzt können Sie mit dem rechten Taster den Verdampferkopf- Widerstand sperren bzw. entsperren.
- Seite 25 Bedienung Ihrer Corsa Mini Verwenden Sie den rechten oder linken TCR-Modus: Taster, um zwischen M1, M2 oder M3 zu Wenn der TCR-Modus ausgewählt wechseln – diese Funktion erlaubt eine wurde, drücken Sie den linken Taster, Auswahl von 3 verschiedenen Material- um in das TCR-Untermenü...
-
Seite 26: Tcr Wertebereich
TCR Wertebereich Nickel 600-700 NiFe 300-400 Titan 300-400 80-200 (303, 304, 316, 317) Hinweis: Der tatsächliche TCR-Wert ist im Dezimalsystem 100000-mal größer ist als der angezeigte TCR-Wert am Display und ist ausschließlich für die Corsa Mini anwendbar. TW_Corsa_Mini_Manual_UK/GER.indd 26 30/03/2016 16:56... - Seite 27 Tasters am Display angezeigt. Ladefehler: Wenn beim Anschließen eines USB- Kabels kein Ladestrom erkannt wird, erscheint am Display die Meldung ‘Charge Error’. Kurzschlussschutz: Wenn die Corsa Mini einen Verdampferkopf-Kurzschluss erkannt hat, erscheint am Display die Meldung ‘Atomizer Short’. TW_Corsa_Mini_Manual_UK/GER.indd 27 30/03/2016 16:56...
- Seite 28 Bedienung Ihrer Corsa Mini Tiefentladeschutz: Fällt die tatsächliche Akkuspannung auf unter 3.1V, erscheint am Display die Meldung ‘Battery Low’. Solange kein Ladevorgang erfolgt, ist das Gerät für eine weitere Nutzung gesperrt. Niedrige Akkuspannung: Fällt während des Betriebes die tatsächliche Akkuspannung auf unter 2.9V, erscheint am Display die...
- Seite 29 Totally Wicked Seite unter www.totallywicked-eliquid.de in der entsprechenden Produktbeschreibung downloaden und der Anleitung folgen. Display-Anzeige drehen: Wenn die Corsa Mini ausgeschaltet ist, rechten und linken Taster gleichzeitig drücken, um die Display-Anzeige um 180° zu drehen. TW_Corsa_Mini_Manual_UK/GER.indd 29 30/03/2016 16:56...
- Seite 30 Bedienung Ihrer Corsa Mini Tastensperre: Check USB Adapter Warnung: Wenn die Corsa eingeschaltet ist, Falls die Spannung des USB-Ports 5.8V rechten und linken Taster gleichzeitig übersteigt, erscheint beim Drücken des gedrückt halten – mit dieser Abfolge Power-Tasters oder beim Anschließen können diese Taster gesperrt und...
-
Seite 31: Technische Daten
Technische Daten Leistungsregelbereich im VW- und VT-Modus: 1W – 80W Temperaturregelbereich im VT-Modus: 100-315°C / 200-600°F Temperaturkoeffizient im TCR-Modus (Expertenmodus): 1-1000 Akzeptierte Verdampferwiderstände: 0.05-1.5 Ohm im VT-Modus, 0.1-3.5 Ohm im VW-Modus Verdampferanschluss: 510er Gewinde Akku: Integrierte 2400mAh Li-Akku-Zelle Firmware-Typ: Aktualisierbar TW_Corsa_Mini_Manual_UK/GER.indd 31 30/03/2016 16:56... -
Seite 32: Vorsichtsmaßnahmen
Vorsichtsmaßnahmen GEBOTE • Die Corsa Mini und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die Corsa Mini aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Power-Tasters, wenn nicht in Gebrauch. • Bitte verwenden Sie nur das beigefügte USB-Ladekabel. -
Seite 33: Garantie
GARANTIE Die Corsa Mini hat eine 28-tägige und das USB-Kabel eine 12-monatige Garantie. Sollte eine Komponente fehlerhaft sein, bitten wir Sie Ihren Händler oder den Totally Wicked Kundenservice zu kontaktieren. TW_Corsa_Mini_Manual_UK/GER.indd 33 30/03/2016 16:56... - Seite 34 Manufactured in China Tel 01254 692244 by Joyetech under the www.totallywicked-eliquid.co.uk authority of Pillbox38 Tel 1(888) 761-9425 UK Ltd, Stancliffe www.totallywicked-eliquid.com Street, Blackburn, Tel 01803 942533 www.totallywicked-eliquid.de Lancashire, BB2 2QR. TW_Corsa_Mini_Manual_UK/GER.indd 34 30/03/2016 16:56...
