Inhaltsverzeichnis
Verwandte Anleitungen für Totally Wicked arc pico Total
Inhaltszusammenfassung für Totally Wicked arc pico Total
- Seite 1 USER MANUAL / BEDIENUNGSANLEITUNG...

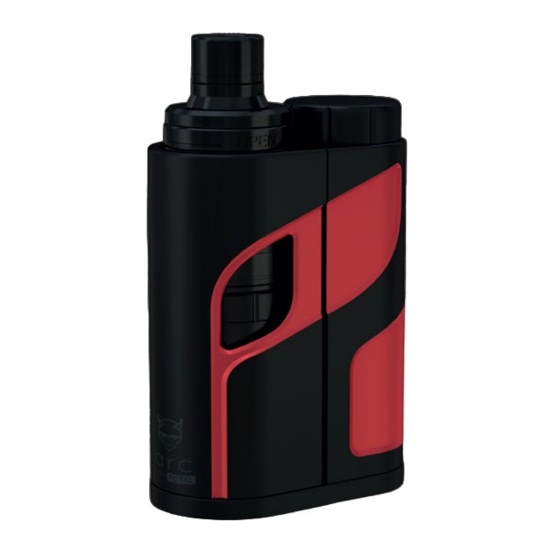

- Seite 2 Congratulations on purchasing your Totally Wicked arc pico Total Electronic Cigarette. The Totally Wicked arc pico Total, paired with the Slider Hellfire Tank is a perfect choice of e-cigarette kit for users who desire high vapour production from a compact device; the body incorporates a recessed tank connector, which can accommodate both large and small tanks, via the supplied 510 adaptor.
- Seite 3 Mouthpiece Sliding Cap Glass Tube Atomizer Head Airflow Ring Atomizer Base Tank Cover Battery Cap Charging Port Gripper Button...
- Seite 4 Fitting a Battery: Power On and Off: The arc pico Total requires an 18650 The arc pico Total uses a 5-click on/ battery. To fit the battery, unscrew the off function. To switch the device battery cap on the top of the device...
- Seite 5 Rotate the tank until the filling mechanism can slide freely without contacting the battery cap. Note: If a longer tank is used with the arc pico Total, the 510 adaptor may not be required.
- Seite 6 Using your arc pico Total kit E-Liquid Filling: To fill the Slider Hellfire Tank with e-liquid, push sideways on the top section of the top cap to expose the filling hole. Fill the tank with e-liquid, being careful to allow at least 2mm of air gap above the e-liquid.
- Seite 7 Using your arc pico Total kit Vaping: Charging the Battery: Simply press the power button as Charge the arc pico Total via the you inhale. USB cable connected to a powered USB port or suitable wall adapter. Airflow Adjustment: The LED will illuminate red while...
- Seite 8 Using your arc pico Total kit New Atomizer Installation/ Replacement: To replace the existing atomizer head, invert the tank and unscrew the atomizer base from the central air tube. Unscrew the atomizer from the atomizer base. Install a new atomizer head by screwing it in until...
- Seite 9 Using your arc pico Total kit Battery Life Indication: The tank LED will stay lit when the battery charge is full, as the level of charge drops the tank LED will progressively begin to flash more quickly. The table below can be used as a reference.
- Seite 10 Using your arc pico Total kit Short Circuit Protection: Atomizer Resistance Detection: If a short circuit occurs before When the resistance of a coil is vaping, the LED will flash 5 times detected to be lower than 0.15ohm, and the output will cease. If a short...
- Seite 11 Using your arc pico Total kit Atomizer Protection: Low Voltage Protection: If the power button is pressed for When the battery voltage is below longer than 15 seconds, the output 3.3V, the LED will flash 40 times and will automatically cease and the LED the output will cease.
-
Seite 12: Kit Contents
Kit Contents 1 x arc pico Total Body 1 x Slider Hellfire Tank 1 x 0.2ohm HW Single-Coil Atomizer Head 1 x 0.3ohm HW Dual-Coil Atomizer Head 1 x 510 Adaptor 1 x USB Cable 1 x User Manual... - Seite 13 Total Specifications Dimensions: 71mm (L) x 28mm x 49mm Battery Type: 18650 Voltage Output: 4.2V – 3.3V (Direct) Maximum Power output: 50W Atomizer Compatibility: 0.15ohm – 3.0ohm Tank Connector: 510 Connector Slider Hellfire Tank Specifications Dimensions: 22mm (Diameter) x 49mm (Length)
-
Seite 14: Additional Product Information
Warranty The arc pico Total kit components have a 28-day parts warranty, with the ex- ception of atomizer heads, which are a consumable item and covered by ‘dead on arrival’ warranty only. The USB cable supplied has a 12-month warranty. If... - Seite 15 • Do not charge the battery when temperatures are outside the range 0 - 45°C. • Do not attempt to repair a faulty arc pico Total as these are sealed units with no serviceable parts. Attempted repairs will void the warranty.
- Seite 16 Glückwunsch zum Kauf Ihrer Totally Wicked arc pico Total E-Zig. Die Totally Wicked arc pico Total - gepaart mit dem Slider Hellfire Tank - ist eine perfekte E-Zigaretten-Kombi für Nutzer, die große Dampfmengen mit einem kompakten Gerät erzeugen möchten. Der Body verfügt über einen vertieften Tankanschluss, der sowohl große als auch kleine Tanks über den mitgelieferten...
- Seite 17 Mundstück Schiebe-Kappe Tank Glas Verdampferkopf Luftzugring Verdampferbasis Tank Cover Akkudeckel Lade Port Greif-Taster...
- Seite 18 Bedienung Ihrer arc pico Total Akku einsetzen: Power Ein/Aus: Die arc pico Total wird mit einem Greif-Taster 5-mal in Folge 18650 betrieben. Zum Einsetzen drücken; eine LED leuchtet auf und des Akkus Akkudeckel abschrauben signalisiert, dass die arc pico Total und einen geeigneten Akku mit dem an und zur Nutzung bereit ist.
- Seite 19 Höhe ein, die ein freigängiges Schieben der Tankkappe zum 510er Adapter Befüllen ermöglicht, ohne den Akkudeckel zu berühren. Hinweis: Wenn ein längerer Tank mit der arc pico Total genutzt wird, ist der Einsatz des 510er Adapters evtl. nicht notwendig.
- Seite 20 Bedienung Ihrer arc pico Total Slider Hellfire Tank befüllen: Schieben Sie die Kappe zur Seite, um die Befüll-Öffnung freizulegen. Füllen Sie den Tank mit E-Liquid und achten Sie darauf nicht zu überfüllen (2mm nach oben freilassen). Schieben Sie anschließend die Kappe wieder in Position, um den Tank zu verschließen.
- Seite 21 Bedienung Ihrer arc pico Total Dampfen: Akku Aufladen: Greif-Taster drücken und inhalieren. Laden Sie die arc pico Total einfach mit dem USB-Kabel an Luftzug einstellen: einem geeigneten USB-Port oder Durch Drehen des Luftzugringes USB-Netzstecker auf. Eine rote LED an der Verdampferbasis variiert die signalisiert hierbei den erfolgreichen Öffnungsgröße des Lufteinlasses...
- Seite 22 Bedienung Ihrer arc pico Total Verdampferkopf wechseln: Tank umdrehen und Verdampferbasis vom Tank abschrauben. Jetzt kann der Verdampferkopf aus der Basis gegen den Uhrzeigersinn geschraubt und durch einen Neuen ersetzt werden. Hinweis: Träufeln Sie vor der ersten Benutzung etwas E-Liquid direkt in den Verdampferkopf –...
- Seite 23 Bedienung Ihrer arc pico Total Akku-Ladestandanzeige: Wenn der Akku voll ist, leuchtet die LED während der Nutzung kontinuierlich auf und beginnt mit abnehmendem Akkuladestand mit zunehmender Geschwindigkeit zu pulsieren. Die nachfolgende Tabelle dient als Anhaltspunkt für den jeweiligen Ladestand des Akkus.
- Seite 24 Bedienung Ihrer arc pico Total Kurzschluss-Schutzfunktion: Widerstandserkennung: Wird ein Kurzschluss - bevor der Wenn die arc pico Total einen Greif-Taster gedrückt wird – vom Verdampfer(-Kopf)-Widerstand Gerät erkannt, blinkt die Tank LED niedriger als 0.15 Ohm erkannt hat, 5-Mal auf. Sollte ein Kurzschluss blinkt die LED 5-mal auf: Widerstand beim Drücken des Greif-Tasters...
- Seite 25 Bedienung Ihrer arc pico Total Verdampfer-Schutzfunktion: Niederspannungsschutz Wird der Greif-Taster länger als Fällt die Akkuspannung auf unter 15 Sekunden gedrückt, blinkt die 3.3V, blinkt die LED 40-mal auf LED 10-mal auf - die Stromzufuhr und das Gerät schaltet sich ab –...
-
Seite 26: Kit Inhalt
Kit Inhalt 1 x arc pico Total Body 1 x Slider Hellfire Tank 1 x 0.2 Ohm HW Single-Coil Verdampferkopf 1 x 0.3 Ohm HW Dual-Coil Verdampferkopf 1 x 510er Adapter 1 x USB Kabel 1 x Bedienungsanleitung... - Seite 27 Technische Daten arc pico Total Abmessungen: 71mm x 28mm x 49mm Akku-Typ: 18650 Betriebsspannung: 4.2V – 3.3V (ungeregelt) Maximale Leistung: 50 Watt Akzeptierte Verdampferkopf-Widerstände: 0.15 Ohm – 3.0 Ohm Verdampferanschluss: 510er Gewinde Technische Daten Slider Hellfire Tank Abmessungen: 22mm (Durchmesser) x 49mm (Länge) Tankkapazität: 2ml...
-
Seite 28: Ergänzende Produktinformation
Produkt. Sollten Sie glauben eine Nebenwirkung zu verspüren, kontaktieren Sie bitte den Hersteller. Garantie Die arc pico Total Komponenten haben eine 28-tägige Garantie. Verdampfer- köpfe sind als Verschleißteil von der Garantie ausgeschlossen und durch eine DOA-Regulierung abgedeckt. Das mitgelieferte USB-Kabel hat eine 12-monatige Garantie. -
Seite 29: Aufbewahrungshinweise Und Akku-Sicherheitsinformationen
Aufbewahrungshinweise und Akku- Sicherheitsinformationen • Die arc pico Total und das Zubehör außerhalb der Reichweite von Kindern und Tieren aufbewahren. • Schalten Sie die arc pico Total aus, wenn nicht in Gebrauch. • Vermeiden Sie versehentliches Drücken des Greif-Tasters, wenn die arc pico Total nicht in Gebrauch ist. - Seite 30 Manufactured in China Tel 01254 692244 under the authority www.totallywicked.co.uk of Pillbox38 UK Ltd, Tel 1(888) 761-9425 Stancliffe Street, www.totallywicked.com Blackburn, Lancashire, Tel 0941-78447082 www.totallywicked.de BB2 2QR.
